【故障机型】iPhone 7 Plus

【故障现象】录像闪光灯打不开

【维修过程】这个机器已经维修过，机器外壳还是换过的红色的。还是骚红那先不管她，首先测试机器，发现手电筒能打开。拍照时闪光灯没反应。拆机，拆出主板后发现闪光灯芯片已经更换过。后置摄像头座子那块也已经维修测量过。

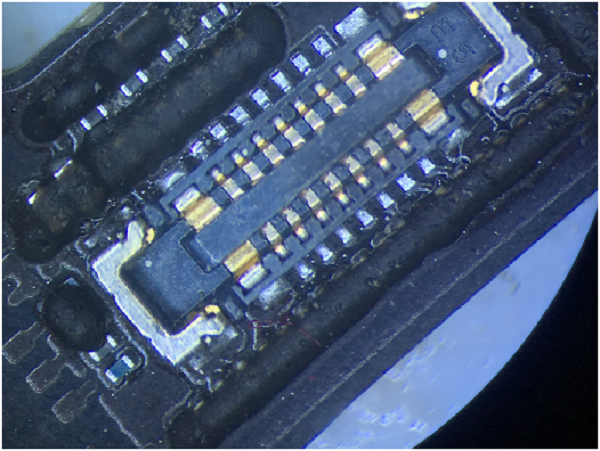

既然修过看来问题不简单啊，最起码当时我是这么想的。一步步来，首先测开机座J4504对地数值。阻值测量一遍没有发现问题。因为这手机已经更换过散光灯芯片，接口座也换过。

iPhone 7 Plus录像闪光灯打不开 图一

这个机器已经维修过，机器外壳还是换过的红色的。还是骚红那先不管她，首先测试机器，发现手电筒能打开。拍照时闪光灯没反应。拆机，拆出主板后发现闪光灯芯片已经更换过。后置摄像头座子那块也已经维修测量过。
既然修过看来问题不简单啊，最起码当时我是这么想的。一步步来，首先测开机座J4504对地数值。阻值测量一遍没有发现问题。因为这手机已经更换过散光灯芯片，接口座也换过。

iPhone 7 Plus录像闪光灯打不开 图二

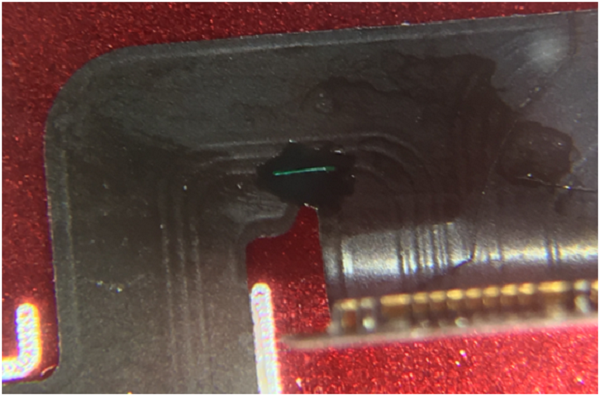

既然手电筒能打开，换的芯片应该没问题。怀疑座子更换时温度太高把旁边小元件吹虚了，尤其是闪光灯线路这块。准备挑胶看下小元件有的。一看不要紧，发现问题了。有个小元件掉了。

iPhone 7 Plus录像闪光灯打不开 图三

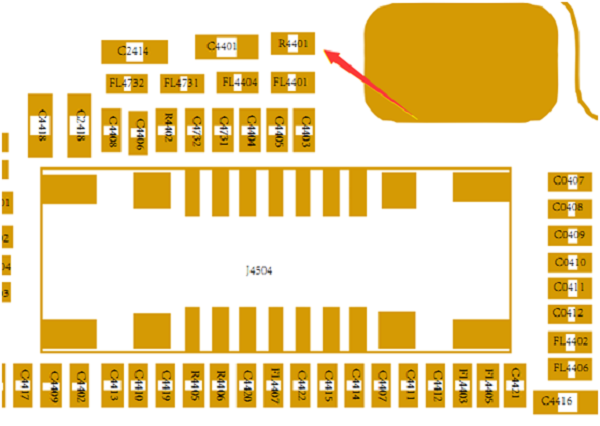

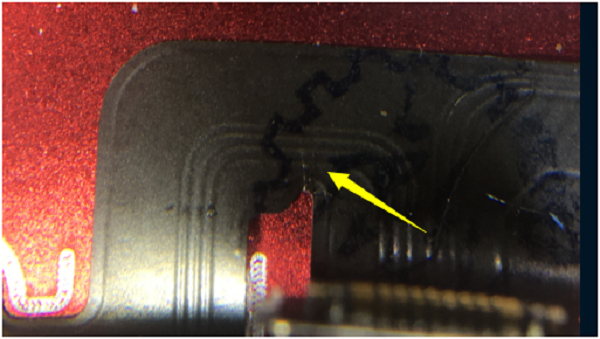

这个元件上边原来是有黑胶的，如果我不想着去挑胶根本就看不出来。都经过几手都没看到。看来还是我眼神好，虽然带个眼镜也就56百度。通过查点位发现这个电阻是R4401。

iPhone 7 Plus录像闪光灯打不开 图四

通过点位找到元件，通过图纸分析发现这个电阻是闪光灯NTC温控信号下拉电阻。

iPhone 7 Plus录像闪光灯打不开 图五

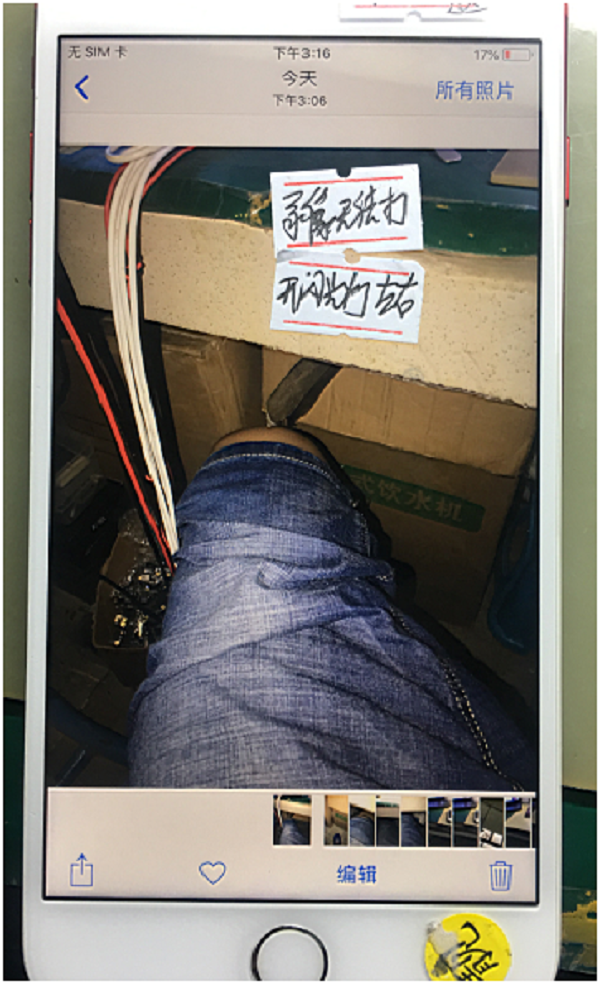

看来是温控电路误保护了，电阻补上后在测试故障排除。

iPhone 7 Plus录像闪光灯打不开 图六

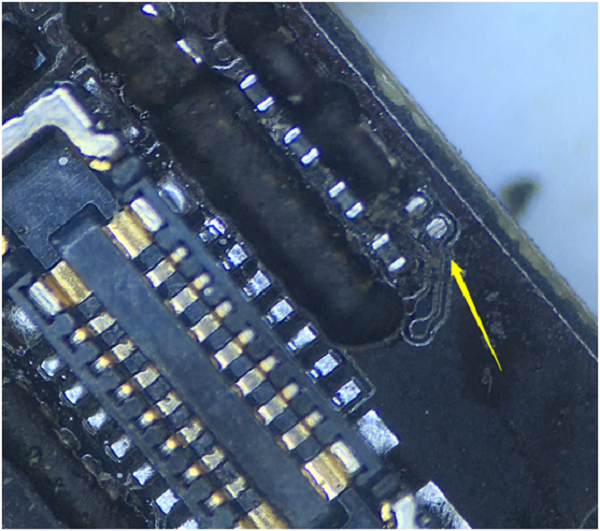

散光灯没问题，装机测试。测试过程发现音量减键不能用，当时粗心没测到。晕机器都装好了，又拆。拆开后发现音量加减排线有断裂。

iPhone 7 Plus录像闪光灯打不开 图七

线路断了一根，直接飞线。对我来说小意思。

iPhone 7 Plus录像闪光灯打不开 图八

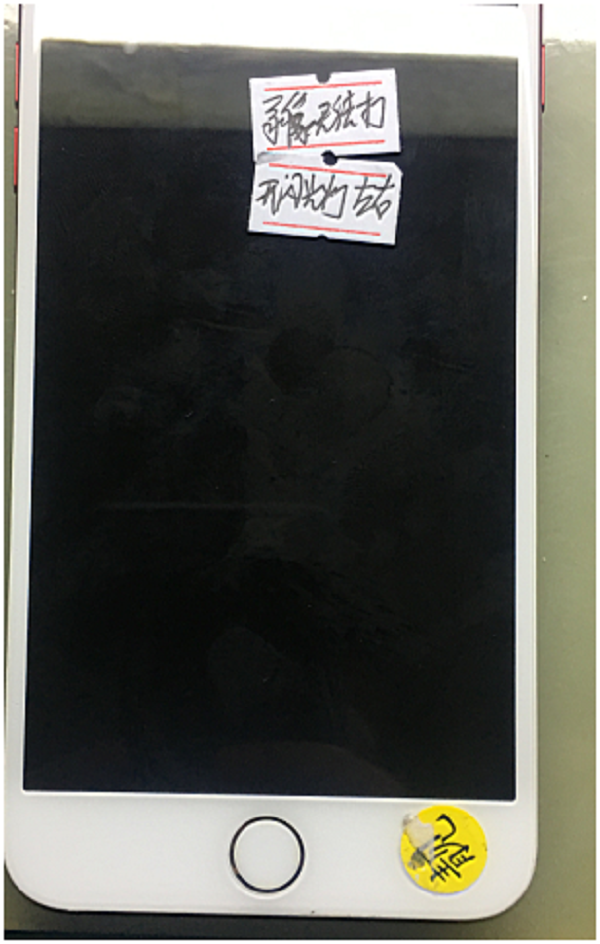

飞好线在测试故障全部排除了。
总结：此故障是人为故障，换后壳碰掉件引起。一修不仔细观察就修主板了。二修直接带坑里边去了。到我这按套路来秒了。。记住啊如果以后更换外配后引起的问题，多数是人为损坏。大多是碰掉件，拧错螺丝断线。螺丝刀戳到主板排线造成断线。镊子撬排线戳掉接口附近元件。
