机器型号：iPhone7P

故障现象：插电信卡手机无服务，无振动，有基带，*#06#也有串号。

故障分析：这是一个二修机，客户在别家修过没修好，原来是有振动的，修后就没有振动了。检查发现基带电源中频XCVR0_RF，功放LBDSM_RF动过。机器是摔过的，7P摔过的机器基带U容易脱焊，中频和基带电源也容易坏。

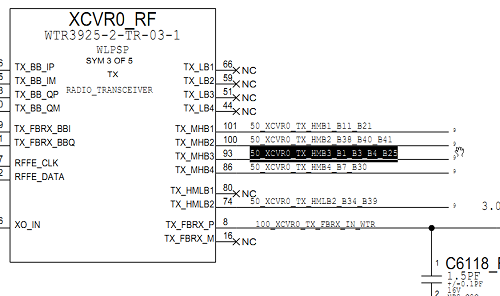

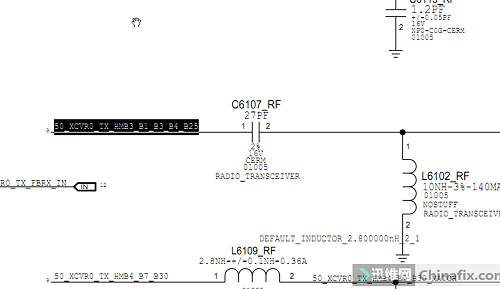

维修过程：先修信号吧！检测基带电源各路输出供电的对地值和电压都正常，但是看到基带电源边上全是焊油，而且这个芯片比较容易坏，所以干脆直接换了一个全新的芯片，换了基带电源后插移动卡2G、4G信号正常了，电信卡2G信号正常，但是4G信号很弱，只有一格。客户用的电信卡，4G信号不好肯定不行。看了下论坛有人说电信一般4G只修信道3忽略40、41，而信道3是通过中频XCVR0_RF到基带CPU的，有信号说明接收没问题，直接在中频XCVR0_RF的93脚50_XCVR0_TX_HMB3_B1_B3_B4_B25信号发射输出电容C6107_RF处飞了一根假天线，测试信号还是只有一格。

iPhone7P手机无服务、无振动故障维修 图1

iPhone7P手机无服务、无振动故障维修 图2

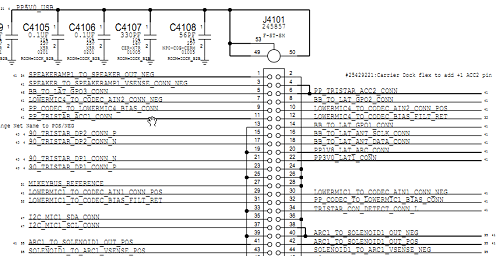

查XCVR0_RF供电正常，直接更换了一个新芯片测试还是一样。考虑到信号经过中频处理后进了基带CPU，干脆把基带CPU取下重装了，重装基带U后测试电信2G、4G信号都正常了。信号正常了就修振动吧！刚好有一张好的7P主板，试了尾插和振动器是好的。查尾插接口J4101振动器供电脚40、42；振动器供电反馈脚43、44；I2C总线脚46、48对地值都正常。

iPhone7P手机无服务、无振动故障维修 图3

iPhone7P手机无服务、无振动故障维修 图4

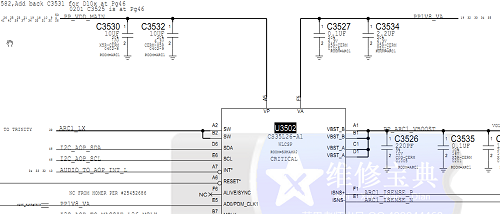

振动IC U3502供电也正常， 取下芯片测试A2、B2脚没有对地阻值，查电路A2、B2脚是连到M2800的，把M2800取下查线路是通的，应该是脱焊了。

iPhone7P手机无服务、无振动故障维修 图5

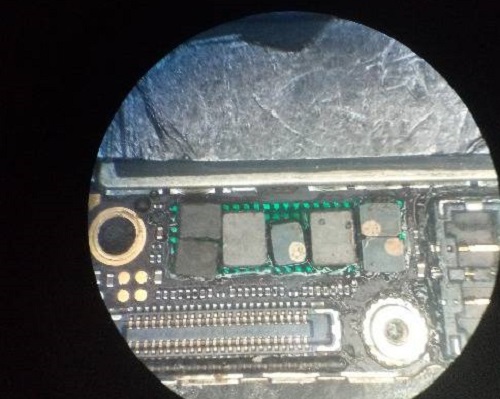

但是把M2800装上后PP_VDD_MAIN对地短路了，把M2800取下又不短了，测了下是M2800坏了，一时又找不到这个元件，查了下这其实是一个集成电感，先把主板焊盘上的接地脚全部涂上绿油固化，找了7个小电感装上。

iPhone7P手机无服务、无振动故障维修 图6

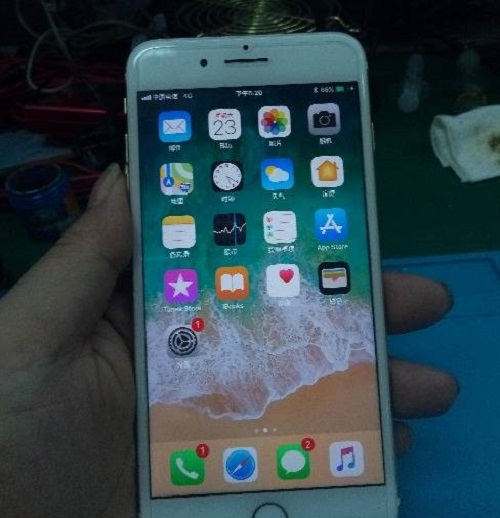

 装机测试振动、充电等功能都正常。测试了几天一切正常，维修结束。

iPhone7P手机无服务、无振动故障维修 图7
