故障机型：iPhone6S

故障现象：

iPhone6S手机扩容后白苹果重启，听筒无声故障维修 图1

故障分析：首先第一故障是白苹果重启，优先解决这个。白苹果重启一是硬盘，二是基带，逐一排查吧！

维修过程：拿到手机之后没发现白苹果重启，接上可调电源发现电流跳到80多，直接连上数据线发现是DFU模式。因为客户之前动过硬盘，拆下硬盘准备对硬盘的焊盘打值。拆下之后发现掉了4个点，客户之前已经补过。打值发现3V短路状态，难怪会直接DFU。

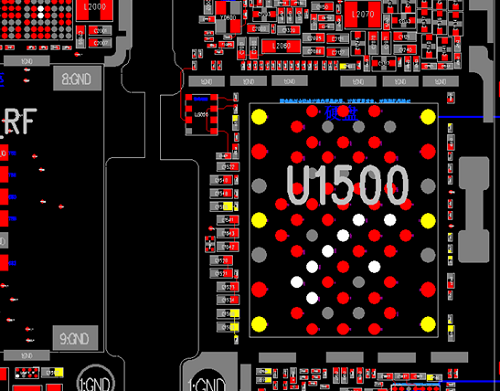

iPhone6S手机扩容后白苹果重启，听筒无声故障维修 图2

因为已经拆下了硬盘，将上图中3V的电容通通熏上松香，然后可调电源直接烧该条电路。本来以为会熏出来，结果经过这么一烧竟然直接烧开了，不短了，装上硬盘之后刷机（客户来之前就刷过，恢复模式），刷机在80%的时候报-1，基带部分出现问题。

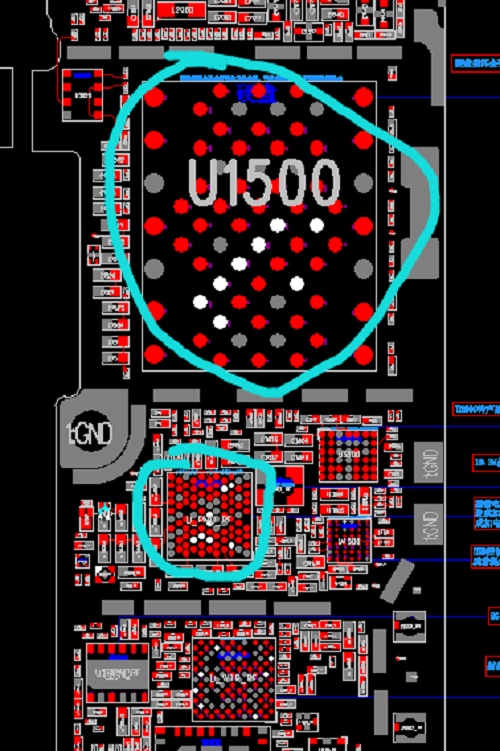

iPhone6S手机扩容后白苹果重启，听筒无声故障维修 图3

估计扩容的时候温度和风速没掌握好，吹坏了基带电源。换基带电源再刷机提示刷机完成，接上屏幕进系统激活，发现竟然白WiFi。拆下WiFi芯片发现掉了5个点，客户以前也补过点，有一个点虽然补过，但是打值为接地，估计是补偏了。挑掉以前的点，重新飞线补点。装上WiFi芯片，发现依然是白WiFi。好吧，从头检查WiFi的工作条件。

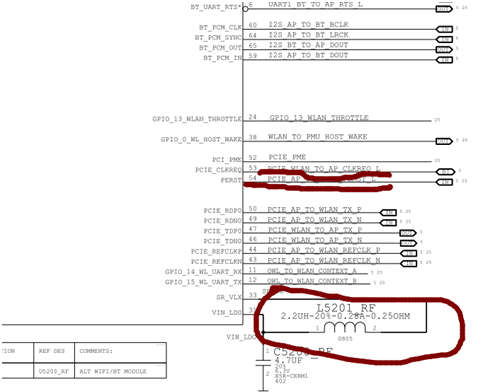

iPhone6S手机扩容后白苹果重启，听筒无声故障维修 图4

测R5213_RF的1.8V供电，测PP5305_RF阻值300多正常，PP5288_RF测到0.9V供电正常。之前拆芯片的时候也打过所有焊盘的阻值也都正常，最后测量L5201_RF两端的电压，正常会有1V左右的电压，发现没有。果断换掉WiFi芯片，客户之前说音频和指纹也有吹过，吸取之前的教训，直接更换。拆下芯片，整理乱掉的电容电阻，更换芯片，音频和指纹也正常了。又反复测试了几天，一切正常。机器修复完成。

这个机器主要就是一些新手同学对风枪的温度掌握的不太好，所以造成的这一系列的故障。
