今天接到一台背光灯不亮的苹果6P，一般这种故障都是电感之类或者背光芯片有问题，拿到手机开机检查能看到白苹果图标确认是背光灯不亮暗屏。

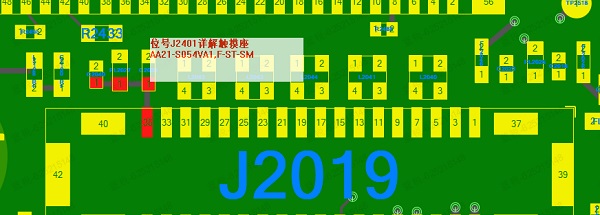

换屏测试，还是无背光，测试J2019显示座阻值全部正常。

测量J2019的35脚1.8V屏供电电压有1.8V。

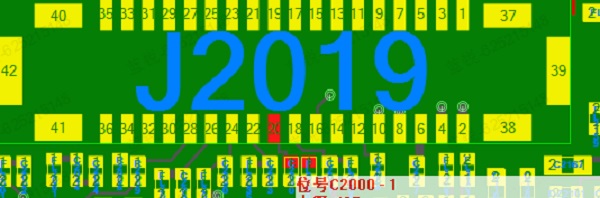

测量J2019的20脚1.8V复位供电电压有1.8V。

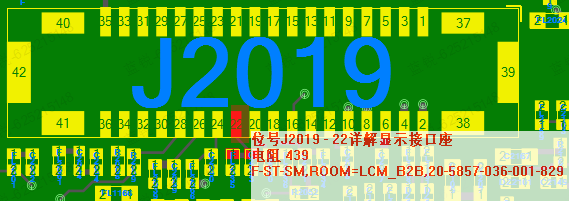

测量J2019的24脚和26脚的I2C总线电压有1.8V，测量J2019的22脚1.8V显示供电开启信号电压有1.8V。

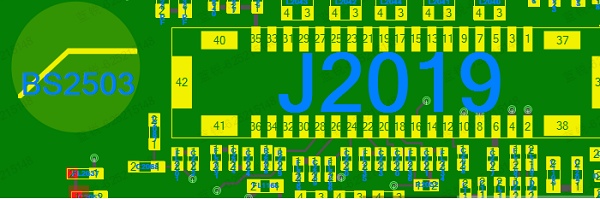

再次确认J2019的五组MIPI总线无断线无短路，装屏开机测量了FL2037显示供电有+5.7V。

装屏开机测量了FL2061显示供电有-5.7V，测量两组的背光供电跟背光回路都是4V左右。至此重要的条件基本测量完毕，但是手机还是暗屏，出门吸了一口新鲜空气，理清思路继续维修。

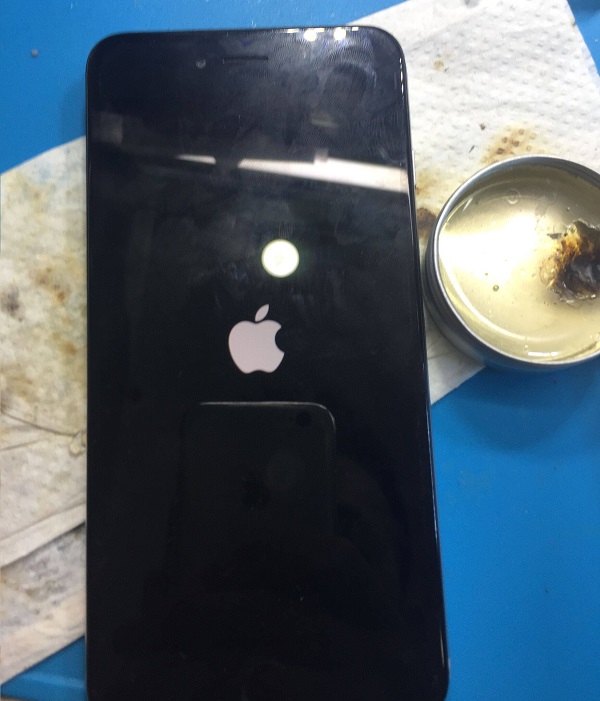

两颗背光供电芯片U1502和U1580，先拆U1502测试发现B2脚45_AP_TO_PMU_AND_BL_DWI_CLK阻值偏高。此脚是CPU到电源和背光供电芯片的DWI时钟信号，阻值偏高要么CPU断线要么电源断线。本着先易后难的态度，取下电源U1202测试K15脚阻值428，证明跟CPU相通。由此判断应该是主电源到背光供电芯片的DWI时钟信号断线，直接从U1502的B2脚飞了一根线到主电源U1202的K15脚。装好U1202跟U1502开机测试，久违的白苹果终于出现了。

至此，手机维修完毕。
