机器型号：iPhone6

故障现象：开机背光灯不亮，暗屏

维修过程：今天接到一个朋友拿来的苹果6手机，朋友说在看直播过程中手机突然黑屏，但是声音还是有的，初步检查是背光灯不亮暗屏。

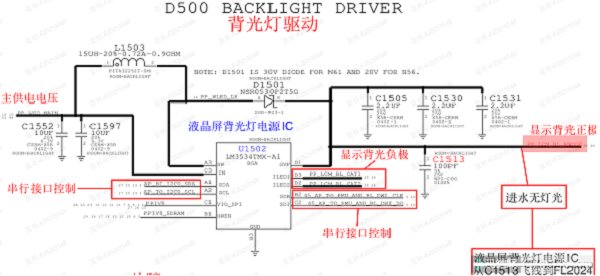

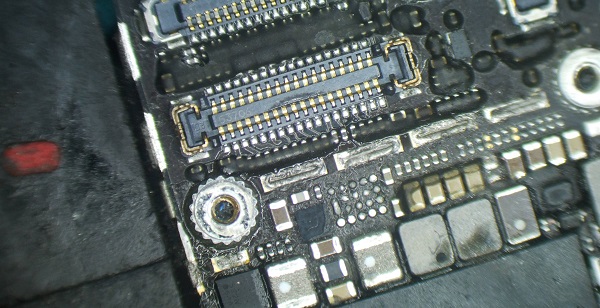

拆机检查J2019的28脚PN5V7_LCM_AVDDN_CONN为开路状态，J2019的2脚PP_LCM_BL_ANODE_CONN为短路状态。一般遇到这种情况要先修短路的，外观检查。

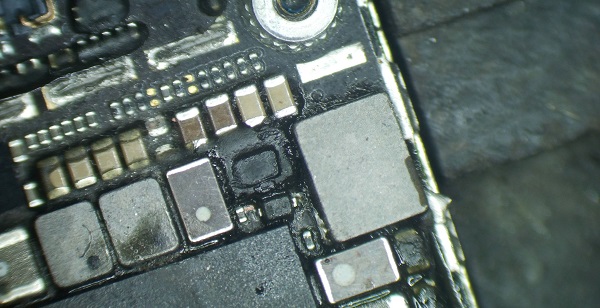

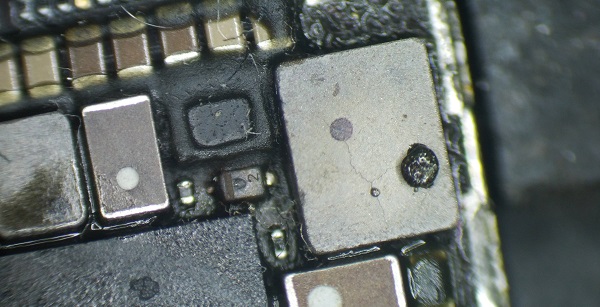

这么高清的图片应该一眼就看到问题了。

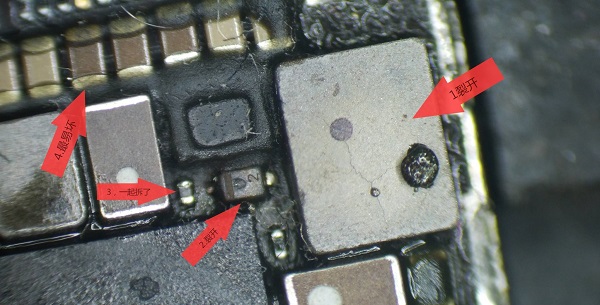

发现问题先拆掉L1503大电感，方便拆D1501二极管和C1513电容，全部拆掉以后测量J2019的第二脚还是短路，那就把最容易坏的C1505一起拆掉，再测果然不短路了。

依次装回L1503、D1501、C1513，测量没有短路了，接下来修J2019的28脚-5.7V开路。

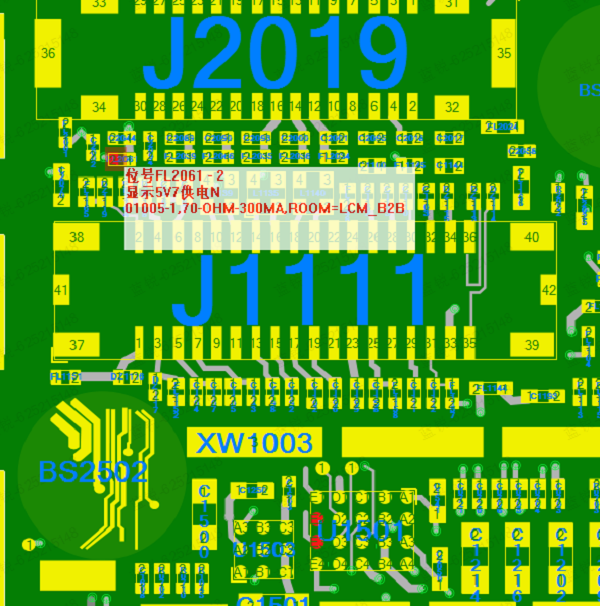

发现这路电压路上经过FL2061以后直达U1501显示触摸电源，拆U1501测量E2、E3脚未断线，直接更换一个U1501。

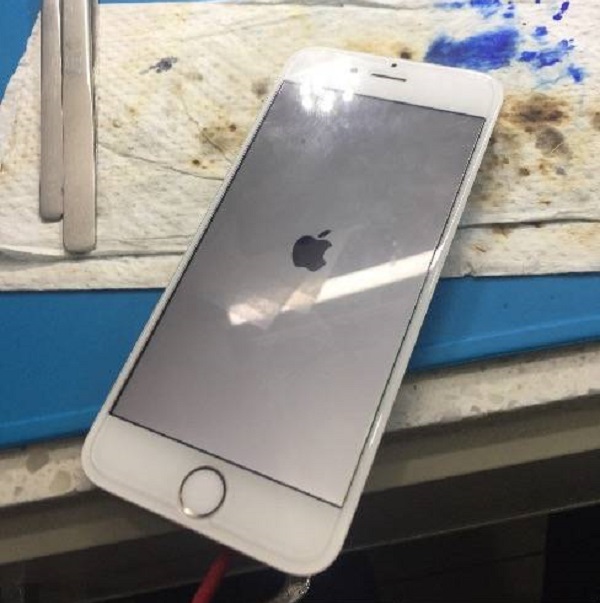

然后白苹果出现了，维修结束！
