机器型号：iPhone6 Plus

故障现象：客户描述手机电池电量显示不准确，经常灰屏重启。

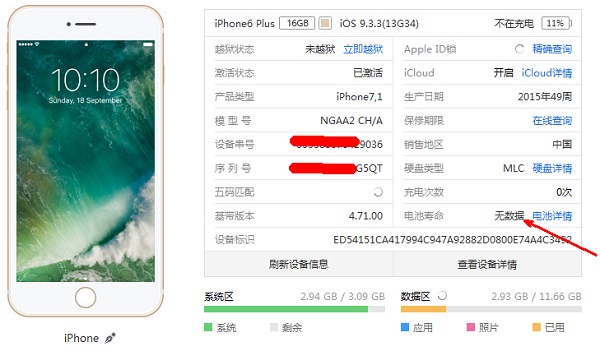

维修过程：先测试充电，发现充电正常，只是电池电量百分比经常跳。根据维修经验得知应该是电池故障引起经常性重启，应该从电量显示不准确入手维修。先连接爱思助手，电池信息位置显示无数据，这种故障为CPU没有认到电池，所以爱思是读不到电池的数据。

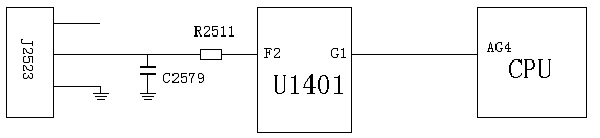

引起认不到电池信息故障的主要有：电池本身损坏、电池接口J2523中间脚BATTERY_SWI到充电芯片U1401的F2#之间的通路以及U1401本身坏、U1401的G1#到CPU的AG4#之间线路以及CPU本身问题。原理框图：

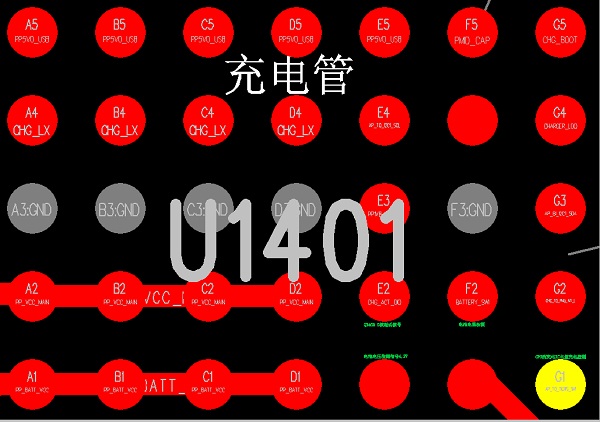

先更换一块电池测试，爱思助手还是读不到电池信息，再测量电池座中间脚的对地二极体值。二极体值380正常，说明电池座到U1401的线路没有问题，只能拆下U1401测量芯片G1脚到CPU之间SWI总线是否正常。测量U1401的G1对地二极体值为450，二极体值也正常，剩下的就只有U1401坏好CPU坏。

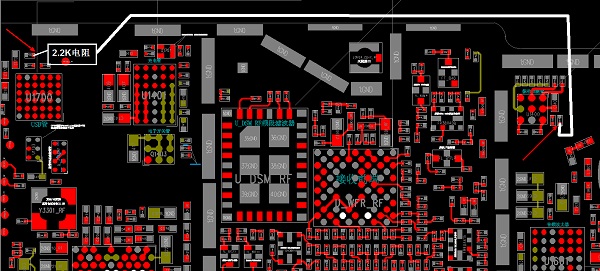

先代换了U1401后开机还是认不到电池，根据以往的维修经验这种故障不是CPU虚焊引起的，是因为CPU坏拉低了SWI总线的电压，我们可以通过外部接上拉电阻的方法把SWI总线的电压拉高。从PP3V0_TRISTAR上接一个2.2K的电阻，电阻另一端接到U1401的G1脚上（也可以接到电池座的中间脚）。飞线示意图：

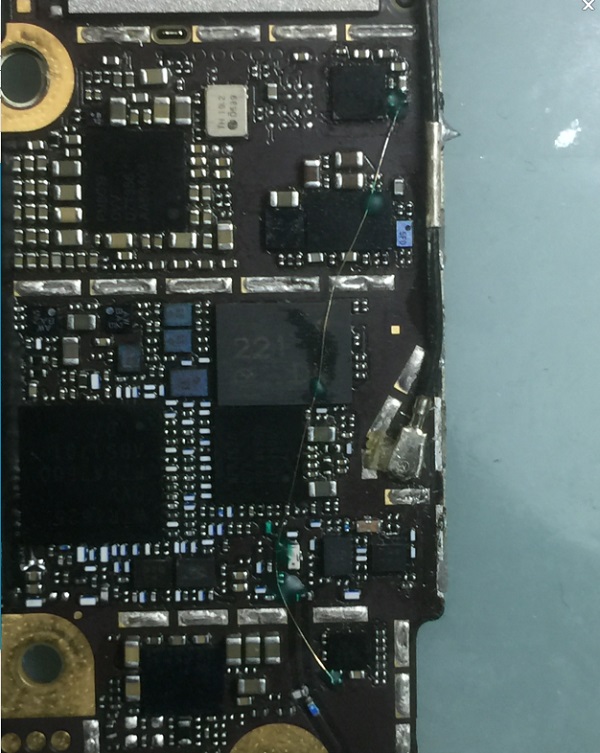

飞线后实物效果图：

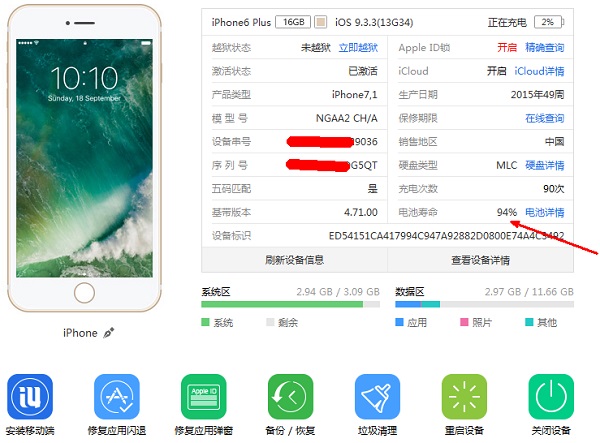

飞线后开机连接爱思助手，已经能够读出电池信息了。故障修复。
