故障机型：iPhone6

故障现象：手机进水不开机、无背光

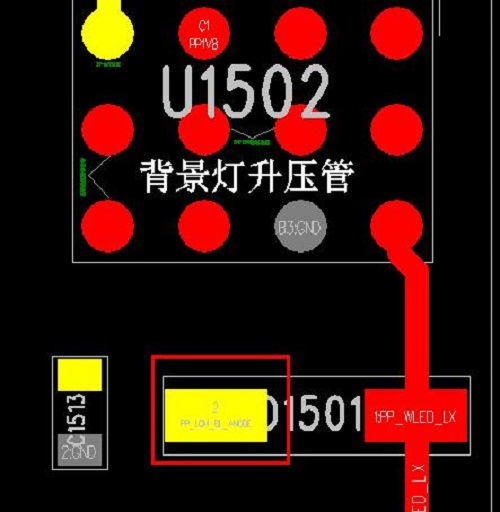

故障分析：手机主板进水，首先给主板来个超声波清洗，清洗完毕吹干后上电发现漏电30mA，触发后发现330mA定电流不动，能显示无背光。先用iTunes刷机看看，刷机一直显示等待也不报错。想想还是先修背光吧！显微镜观察发现D1501发霉腐蚀严重。

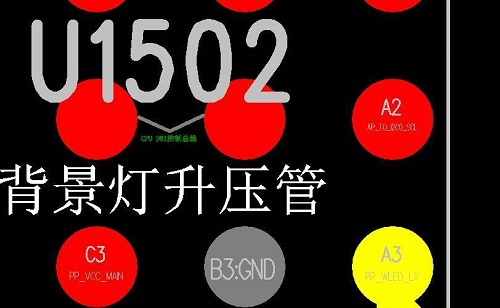

取下二极管，把腐蚀发黑的焊盘刮开刮亮，直接在其他料板上取一个二极管装回原位置，还是没背光，想想这个位置腐蚀这么严重旁边的背光IC应该也有问题，取下背光芯片观察发现U1502的A3脚焊盘掉点。

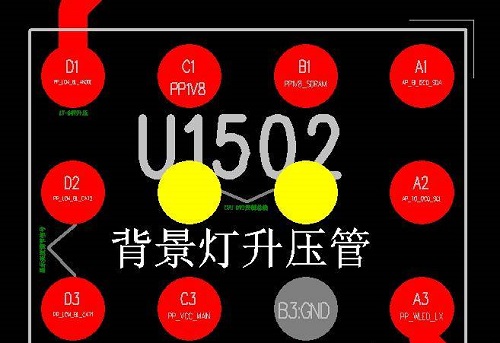

测量芯片下所有脚位对地阻值，测到U5102的B2、C2的对地短路。

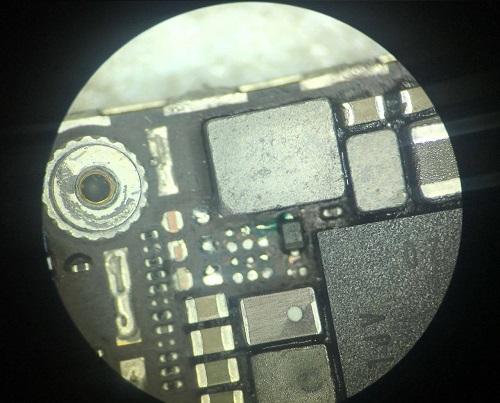

这两个点通向CPU和主电源，拆下主电源阻值恢复正常，更换主电源后背光芯片A3脚掉点就直接飞线。

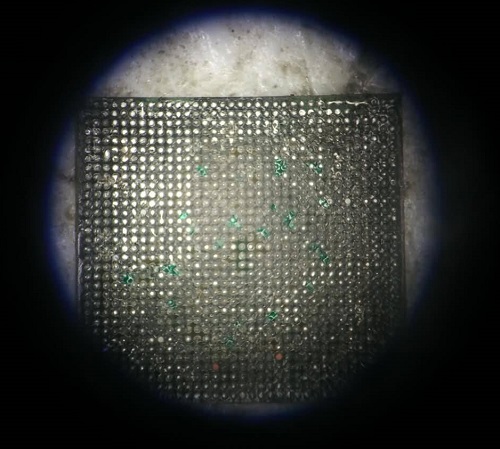

装回背光IC，开机发现电流直接就跳到了400，熏松香发现L1217这个电感发烫，这个电感也是通向主电源和CPU的，想想不会修背光把CPU给吹爆锡连锡了吧？还是先重植更换电源试试看吧！重植更换电源还是不行，没办法只能开干CPU，拆下CPU后发现CPU下层严重漏铜，慢慢补绿油。

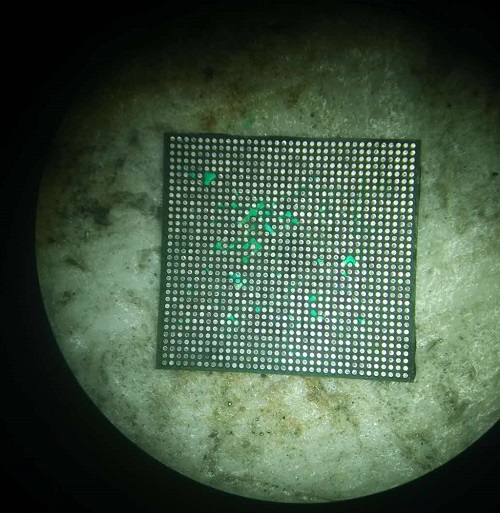

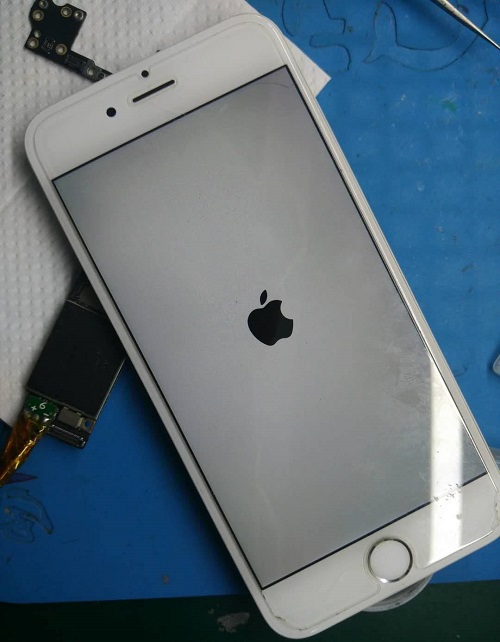

补好绿油，下层刮胶，分层，中层刮胶、灌锡，上层刮胶、植锡。上CPU后测电流正常DFU模式，刷机成功开机，故障解决，维修到此结束。

注意：如果CPU拆下来就明显发现露铜，露铜的芯片或板底线可以不除胶先补绿油，再除胶，这样除胶后会方便很多，而且这层绿油非常薄。
