wifi是现在小伙伴生活中必不可少的一部分，手机wifi出现了问题，感觉整个世界都灰暗了。下面小编就简单说一下手机wifi相关并发问题的维修，再也不用担心手机wifi出问题啦！

案例一：

问题表现：原本WIFI正常，吹触摸IC后电池电池不耐用，处理器发热，WIFI不能运用。

检测原因：WIFI芯片爆锡连点

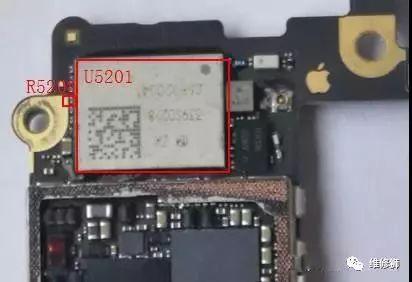

6代WIFI有封胶(芯片U5201)，22脚1.8V供电、和23脚4V主供电易爆锡连点

iPhone6 手机wifi相关并发问题维修案例　图

吹触摸IC也易导致22、23脚爆锡连点，如在R5208测到4V电压则为此情况无误。

iPhone6 手机wifi相关并发问题维修案例　图

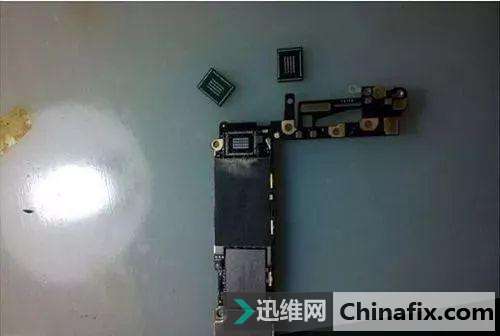

处理连点，重装WIFI芯片。

PS：WIFI爆锡也会导致周边电容短路，导致无基带。

案例二：

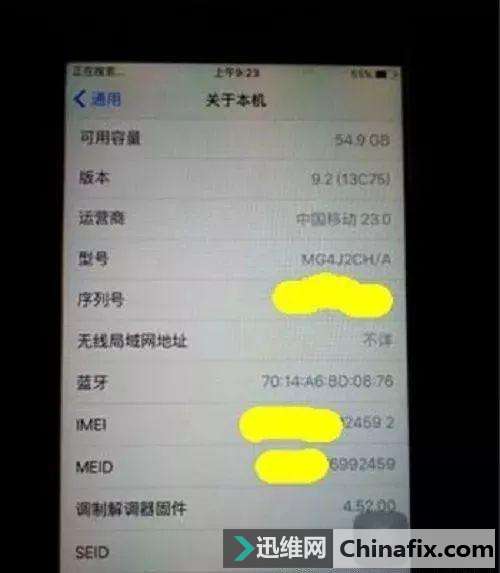

首先点击桌面设置--通用—关于本机查看无线局域网地址发现地址没有显示不详如下图：

iPhone6 手机wifi相关并发问题维修案例　图

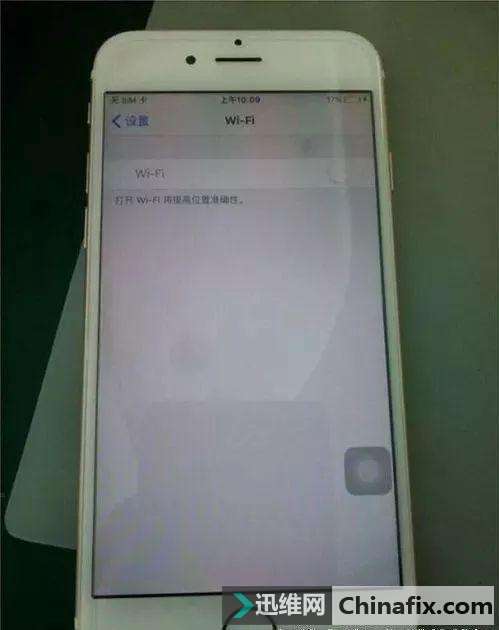

也可以从Wifi开关处可以看到开关为灰色的。如下图：

iPhone6 手机wifi相关并发问题维修案例　图

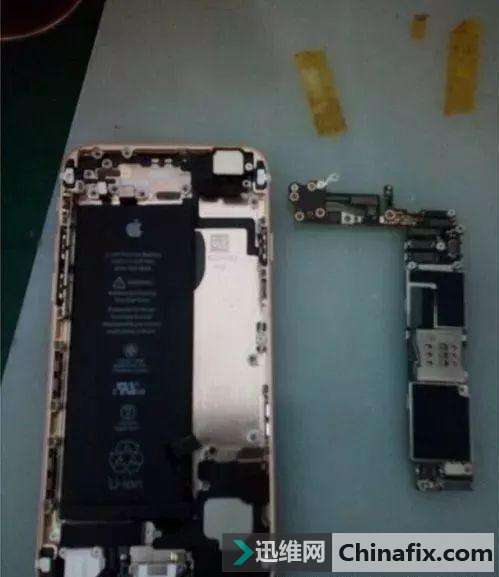

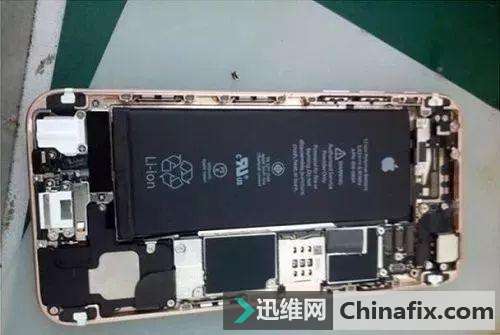

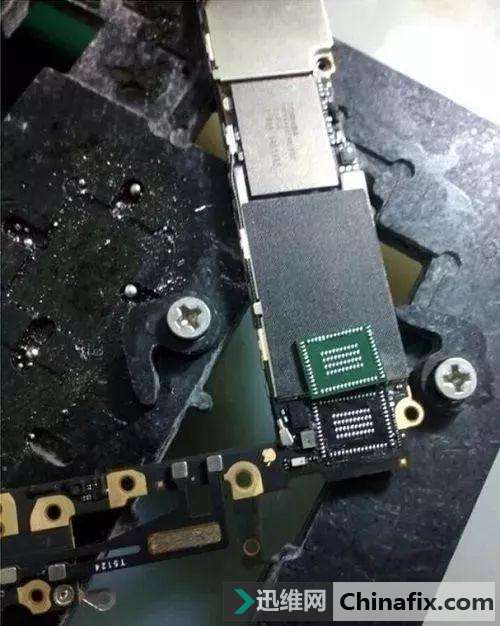

接下来拆解拆下主板进行下一步维修：

iPhone6 手机wifi相关并发问题维修案例　图

接下来测量WIFI芯片工作需要的供电：

1、PP_WLAN_VDDIO_1V8

2、PP_ VCC_WLA

3、WLAN_VIN_1P35

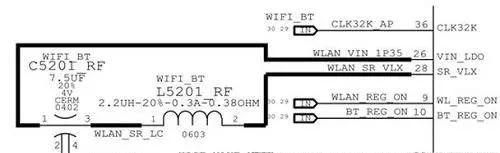

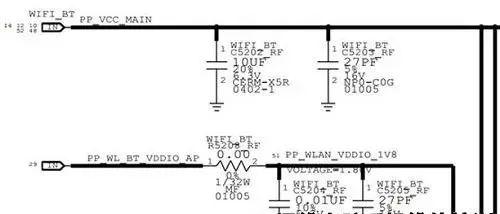

看原理图如下：

iPhone6 手机wifi相关并发问题维修案例　图

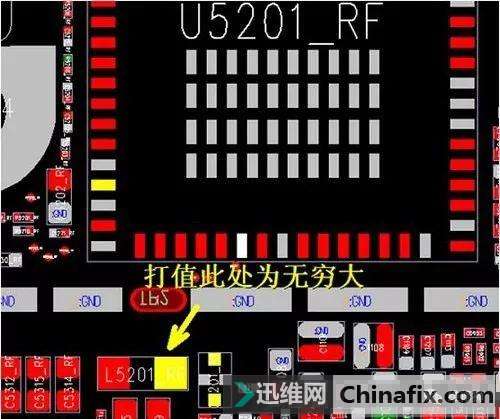

用万用表测量C5202处PP_BATT_VCC_WLA电压有4V,测量C5204_RF处PP_WLAN_VDDIO_1V8电压有1.8V, 测量WLAN_VIN_1P35 外围的电感L5201_RF处无1.35V电压，测量L5201_RF电感无开路，这个电压是芯片内部转换出来的，没有这个电压难道是WIFI芯片坏了。
