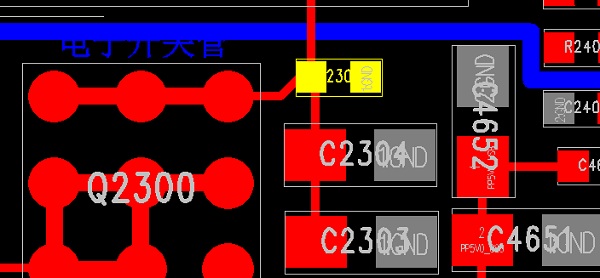

6S手机正常使用中不开机，拆机发现有进水痕迹。上电电流直接打表（2A表），换5A表上电电流到2.1A，松香大法伺候，充电管Q2300旁边的电容C2306最先熔化，先干了再说。

iPhone6S手机进水大短到无基带完美修复过程（图1）

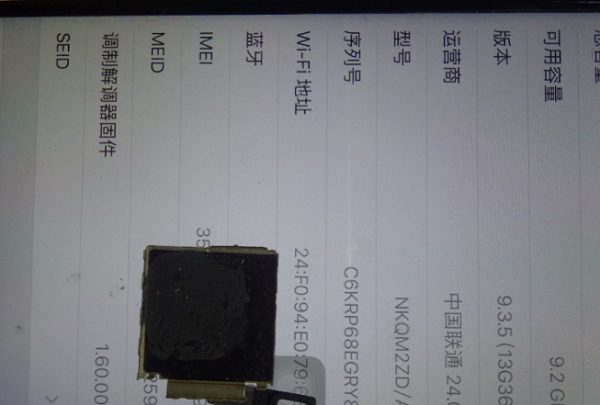

再次上电不短路不漏电，没毛病。装屏开机测试，还好只是下半身进水，显示触摸正常，待机后显示一直搜索信号，查询关于手机发现无调制解调器固件版本，无基带。真是怕啥来啥，老老实实拆下主板及屏蔽罩，清洗主板后上电开机测试基带S电的S1电为0V，S1电0V则是基带电路工作条件未满足或芯片坏，S1电没有还得好好测试。

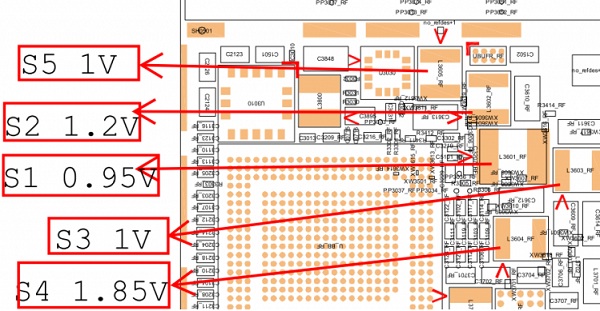

1.开机后先测试S1-S5电各电压及对地值是否正常。

iPhone6S手机进水大短到无基带完美修复过程（图2）

S2-S5电压正常，S1电0V，S1-S5对地值正常。

2.测试基带和CPU之间PCIE对地值正常；

3.开机测试15路LDO输出（除LDO11、LDO13）正常；

4.拆掉基带CPU，测试PCIE电容两端对地值正常；

5.测试PCIE时钟与主时钟脚位（E3.W12)对地值800左右正常；测试复位信号G22脚对地值530正常；

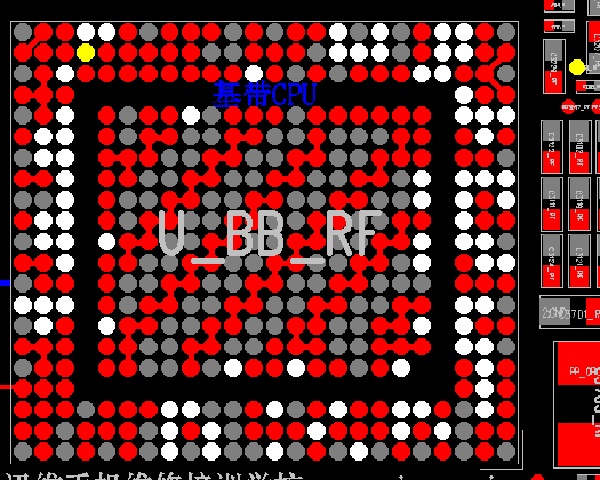

6.测试基带CPU与基带电源之间的SPMI总线对地值，Y20脚SPMI_DATA值759正常，Y21脚SPMI_CLK值0L无穷大，断线。

通过PCB点位图查到SPI_CLK脚与基带电源通信中间有测试点PP3036。

iPhone6S手机进水大短到无基带完美修复过程（图3）

iPhone6S手机进水大短到无基带完美修复过程（图4）

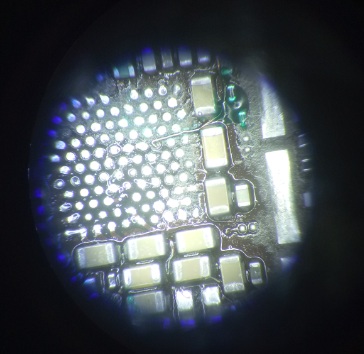

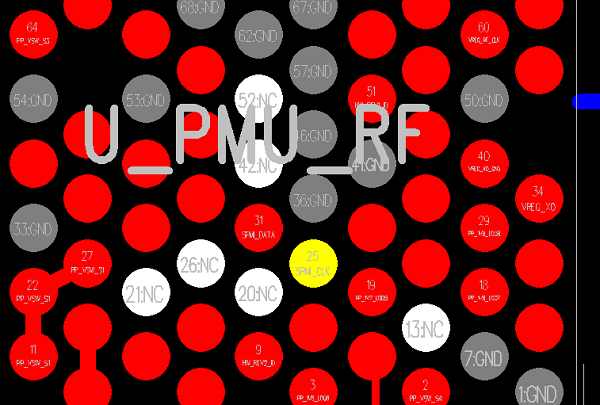

测试PP3036对地值也是无穷大，直接拆下基带电源，测试PP3036到基带电源的25脚SPMI_CLK通断，不通，飞线。先从PP3036测试点焊好飞线再穿孔过基带电源元件面，如图：

iPhone6S手机进水大短到无基带完美修复过程（图5）

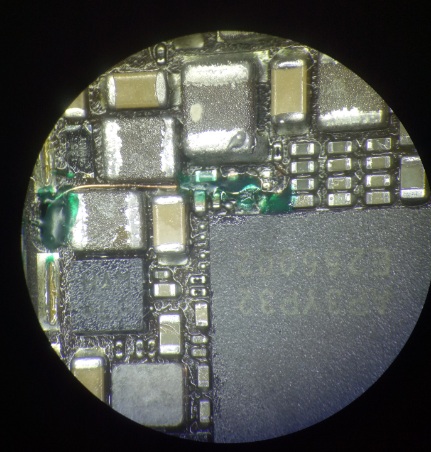

穿孔后基带电源飞线绿油固化如图：

iPhone6S手机进水大短到无基带完美修复过程（图6）

先装基带电源，测试基带CPU的SPMI_CLK、SPMI_DATA对地值为759正常，再装基带CPU，装屏开机，左上角显示“无SIM"正常，再进入关于手机，久违的调制解调器固件出来了，装SIM卡测试问题解决。

iPhone6S手机进水大短到无基带完美修复过程（图7）

维修苹果基带故障，务必要搞懂基带工作原理及工作时序。
