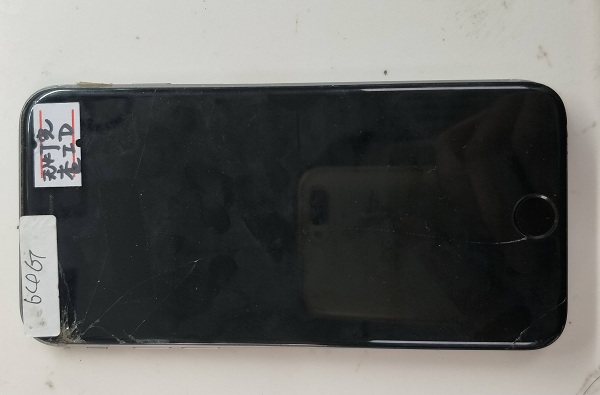

昨天上班后老板给了台6S，说无灯光，拿到手后用530清洁剂清洁屏幕后开机用手电筒照着看确实为有显示手机背光灯不亮的问题。

iPhone6S有显示手机背光灯不亮，后置相机打不开维修（图1）

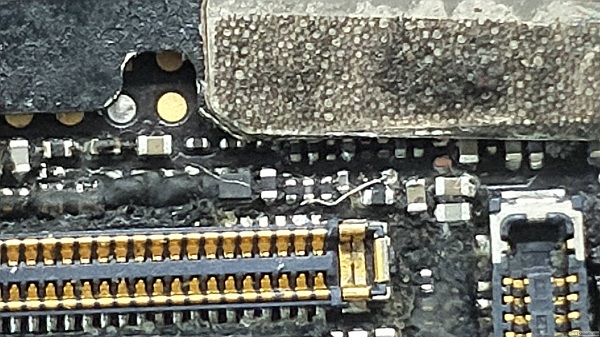

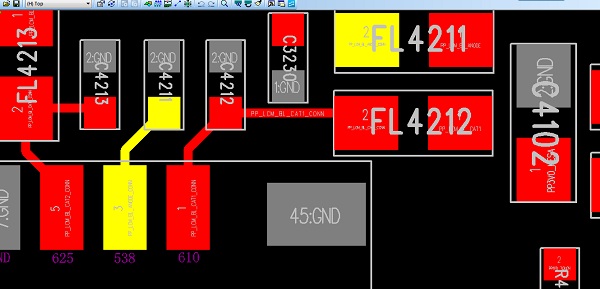

拆机后手机连接座附近明显有进水的痕迹，先打显示触摸座J4200背光回路和背光开启的阻值，当打值到3脚PP_LCM_BL_ANODE_CONN发现无穷大，说明已经开路了，找到连接的电感FL4211，一端为无穷大，另一端为527，电感已经开路，拆电感后无穷大的焊点直接掉了，直接从C4211电容飞线至电感另一端，开机显示正常。

iPhone6S有显示手机背光灯不亮，后置相机打不开维修（图2）

iPhone6S有显示手机背光灯不亮，后置相机打不开维修（图3）

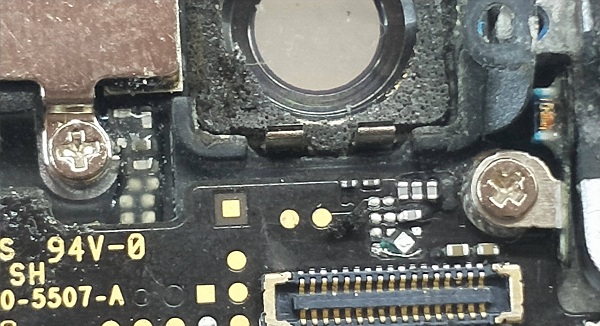

进系统测试功能，发现主摄像打开后黑屏不能拍照，前摄像和闪光灯可以用，打主摄像座J3200阻值，发现20脚PP2V85_RCAM_AVDD_CONN无穷大，正常应该为500多，然后测量主摄像供电1.8V正常，2.85V和1.2V没有电压，1.2V电压为开启摄像头才会出，先不管。

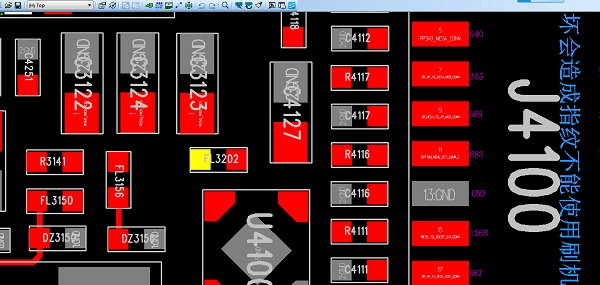

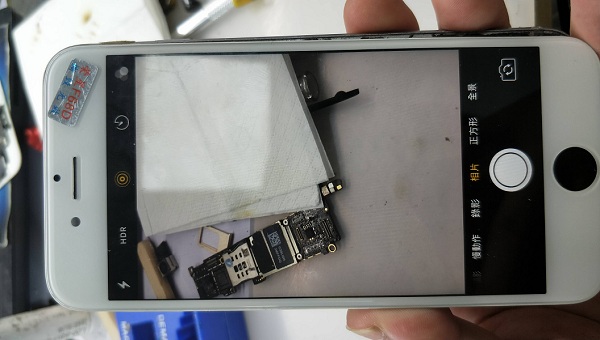

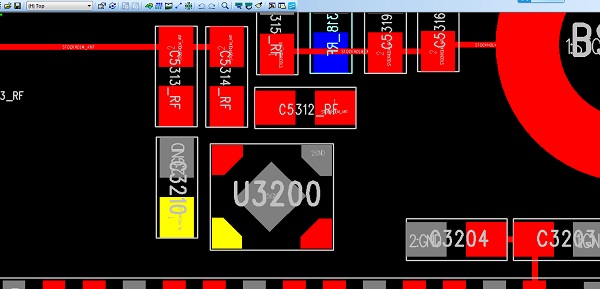

找到PP2V85_RCAM_AVDD_CONN连接的2.85V转换管，拆掉后打值，发现4脚PP_VCC_MAIN_LDO阻值有1000多，明显不对，说明有断线，查找到了FL3202，一端1000多，一端378，将电感短接，再打4脚阻值变为300多，直接将4脚和1脚PP2V85_RCAM_AVDD_LDO短接，开机2.85V电压正常，进系统可以正常拍照。

iPhone6S有显示手机背光灯不亮，后置相机打不开维修（图4）

iPhone6S有显示手机背光灯不亮，后置相机打不开维修（图5）

iPhone6S有显示手机背光灯不亮，后置相机打不开维修（图6）

iPhone6S有显示手机背光灯不亮，后置相机打不开维修（图7）

如果客户对照相要求很高，2.85V转换管不要短接，短接后照相会有朦胧的竖条，最好找个转换管装上去。
