机器型号：iPhone6

故障现象：开机不显示

客户描述：

iPhone6开机不显示故障维修（图1）

维修过程：

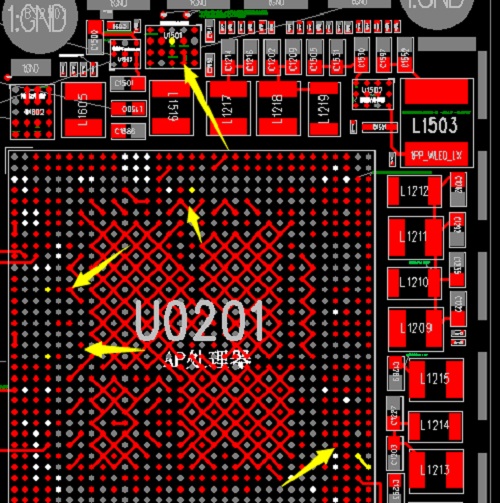

客户发过来是裸板，描述的故障也不详细，说PP_GPU供电没有，这个电压是进到系统里边才会有的。先不管了，直接接可调电源电流0.000不漏电。按开机电流直接到200MA左右，电流无跳变定电流。测试电源芯片输出的各组供电全部正常，对地测阻值也没有短路，供电正常测时钟复位发现复位电压只有0.65V电压偏低，正常电压有1.8V。对地测复位测试点阻值，385数值正常。看来是复位连接的芯片有坏的，如图复位所连接芯片。显示IC和CPU：

iPhone6开机不显示故障维修（图2）

电源IC：

iPhone6开机不显示故障维修（图3）

电源IC和USB管理芯片：

iPhone6开机不显示故障维修（图4）

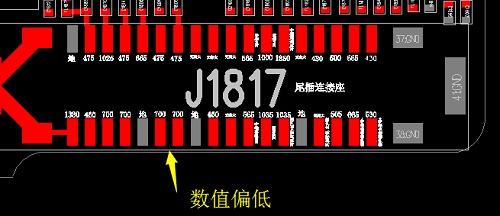

这种的只能一个个拆，拆之前首先对地测试尾插USB的阻值，发现有一组不正常，正常数值是700多，那组数值只有635，还有一根是560。

iPhone6开机不显示故障维修（图5）

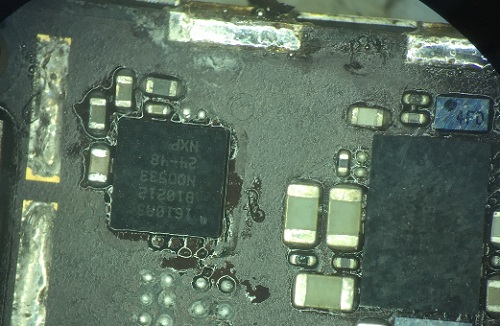

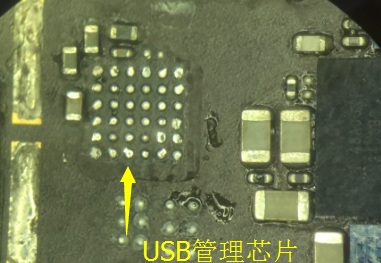

判断是USB芯片坏直接拆掉，再开机电流上去了，换上一个OK的芯片。

iPhone6开机不显示故障维修（图6）

iPhone6开机不显示故障维修（图7）

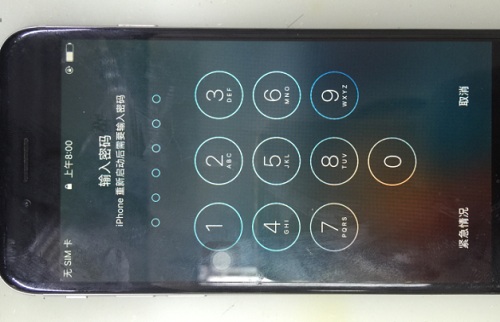

换完后开机测试，电流正常，开机能显示了。

iPhone6开机不显示故障维修（图8）
