机器型号：iPhone6

故障现象：手机触摸失灵

客户描述：无触摸，换过黑白触摸，故障依旧。

维修过程：

开机发现显示正常没竖线，触摸完全失灵。先换屏测试下（有点浪费时间是吧？）结果不用说了，都懂的。拆机观察主板发现黑白触摸焊接过，看样子焊功可以的。

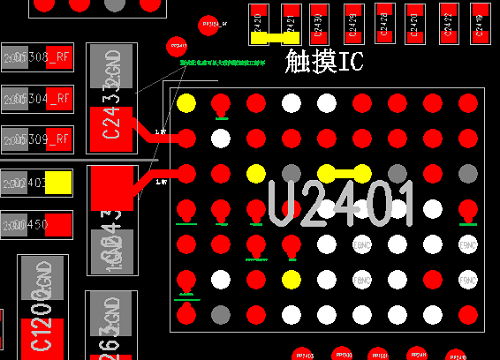

苹果iPhone6手机触摸失灵非常规维修（图1）

首先怀疑客户焊接问题（看起来焊功可以不代表一定焊得好），先打黑白触摸之间耦合电容的对地值，两端都要打，靠白触摸的那端是通往白触摸的，反之亦然。打值没发现异常，测下触摸的5.1V和1.8V供电PP1V8_GRAPE、PP5V1_GRAPE_VDDH。

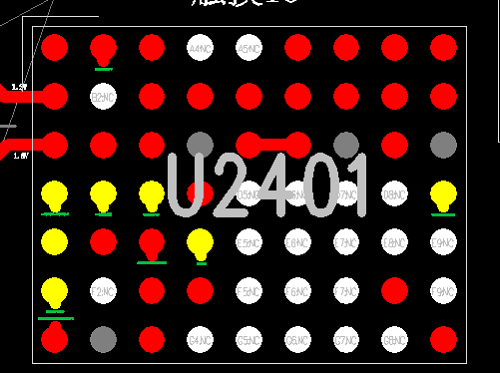

1.8V：

苹果iPhone6手机触摸失灵非常规维修（图2）

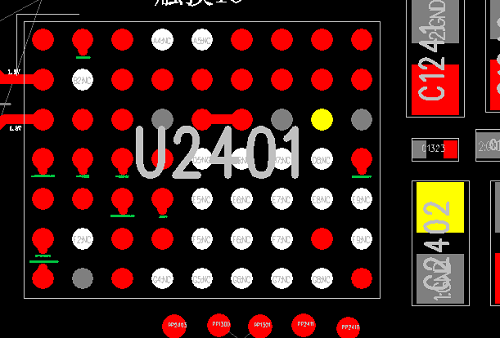

5.1V：

苹果iPhone6手机触摸失灵非常规维修（图3）

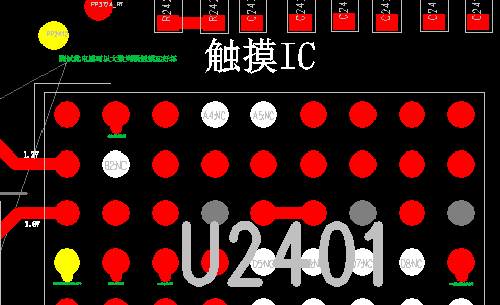

发现两个供电都没有，这两组供电不出来表示CPU没认到白触摸，一般是白触摸坏（没装好）还有白触摸到CPU之间的SPI总线以及时钟、复位。先拆下白触摸打总线的对地值，只需要打以下几个点的对地值。如图：

苹果iPhone6手机触摸失灵非常规维修（图4）

打值发现都正常，上电测了下32K时钟发现没有电压，正常应该0.9V的电压值，找到问题就好办了，触摸的时钟是晶振起振送给电源的，电源再发给CPU、CPU再发给白触摸，而时钟打值正常基本上CPU也没什么问题，而其它使用32K时钟的芯片都会影响到触摸时钟，特别是WIFI模块。

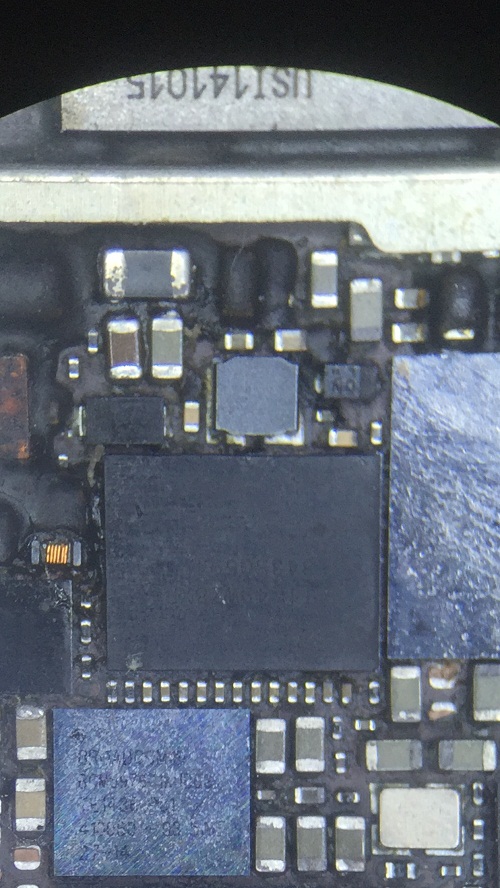

32K时钟测试点：

苹果iPhone6手机触摸失灵非常规维修（图5）

又找客户了解了下在没触摸之前WIFI是不是正常的，结果客户也不清楚，看了下手机外观和板子，应该没大摔过和进水，本着先易后难的顺序，先换晶振再换电源、最后再拆WIFI。然而悲剧的是搞完晶振和电源都没作用，最后拆掉WIFI发现已经有了0.9V电压，装上白触摸后测试一切正常。

维修总结：修触摸以及WIFI时要注意测32K时钟的电压，阻值正常不代表一定正常。
