机器型号：iPhone6

故障描述：打电话送话声音小，客户已换过大音频，铃声IC，尾插。

维修过程：拿到手先测试一下音频的其它功能，听筒、免提都正常，插上耳机通话时送话也是正常的，就是主麦克风（也就是尾插上的麦克风）送话小声。

拆下主板后发现大音频和小音频（铃声IC）都动过，稳妥起见还是把大音频先换一个，因为有些客户就是重装一下芯片，发过来却说换过，查到最后发现芯片是坏的。

一般都说修手机都是喜欢把芯片换了之后再查条件，因为要查信号比较麻烦，而更换小芯片的话，只要手工过关，是很快的。

换了大音频后发现故障还是一样，就像我经常唱的歌“涛声依旧”。送话声音小基本上排除尾插和大音频外，基就是尾插上的LOWERMIC1_TO_CODEC_P和LOWERMIC1_TO_CODEC_N这两个主麦克风信号到大音频之间通信有问题。经常出问题的也就是C0922和C0923两个耦合电容。

iPhone6送话声音小故障维修（图1）

外观上没发现什么异常，在电容通大音频这端打值是正常的（通尾插的打值是无穷大的），直接用线把这两个电容短接了，试机还是一样送话声音小。

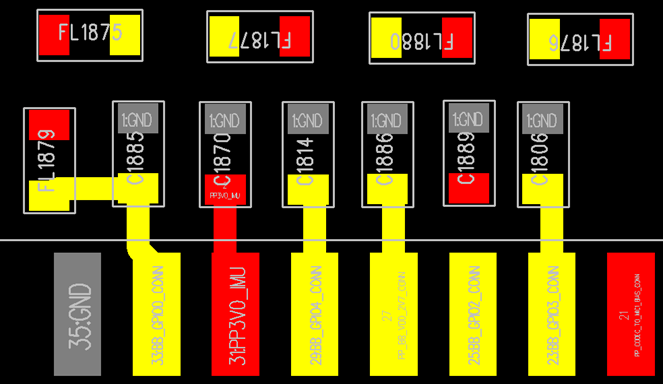

按照以往的经验除了这两个电容外就是尾插通往基带的PP_GPIO0、PP_GPIO2、PP_GPIO3、PP_GPIO4这四个信号和PP_BB_VDD_2V7这组供电，4个信号话直接在尾插接口上打值450左右，供电打值650左右。

iPhone6送话声音小故障维修（图2）

打值没发现异常。这就怪了，怀疑尾插有问题（虽然客户换过但是你懂的……），直接换了一个后壳总成测试。

结果竟然好了！！！三两下把客户的尾插换掉，装上主板一测，还是送话声音小。换回试机总成又是正常的。看了下原理图，突然灵光一闪，后壳总成上还有一个麦克风，这个麦克风是在开机排线上的，把主板装回原机总成后不插开机排线，用镊子开机，终于正常了。

总结：修到的客户机太小了，考虑问题判断故障的时候很少往外设上想。此机就是一个很简单的故障，开机排线上的副麦克风坏引起送话小声。上家和我都浪费了大量的时间，以后遇到功能性故障，最好是用试机总成测试。
