机器型号：iPhone6 Plus

故障现象：手机不显示

客户描述正常使用中手机不显示，换过显示供电芯片、电源，试机中有一次能开机显示一会就黑屏了。

维修过程：

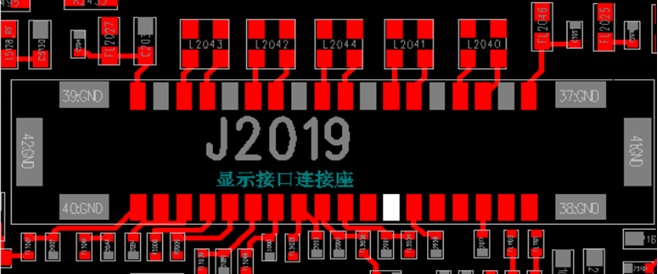

看描述第一反应就是CPU虚焊了，安全起见还是测测条件，因为是单板，直接扣个试机屏可调电源开机，电流正常跑到1A以上，就是屏幕不显示，测量没有PP5V7_LCM_AVDDH和PN5V7_SAGE_AVDDN这两路正负5.7V电压，那应该是屏的工作条件没满足或者跟CPU的问题。拔掉屏测屏接口的1.8V和I2C总线的电压没发现问题，断电打接口阻值。

iPhone6 Plus手机不显示故障维修（图1）

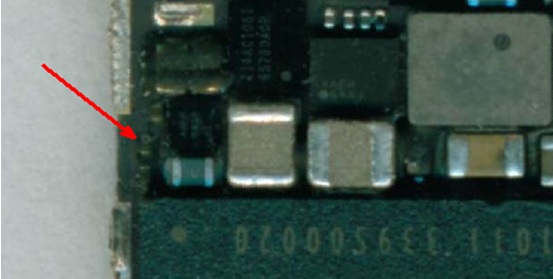

跟正常主板对比也没发现异常，那么不产生正负5.7V电压就有可能是CPU者显示供电芯片的问题了。先测下LCM_REXT电阻R0702，这个电阻有问题，CPU跟显示屏通信的MINI模式就不会工作（虽然不是做过CPU和进水的机子，很少出现这个电阻问题）。

iPhone6 Plus手机不显示故障维修（图2）

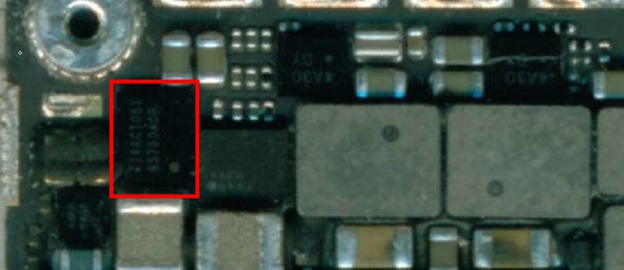

这个电阻是一端接地一端通CPU的，通CPU那端打值700左右，注意观察下有没有虚焊的现象。然而这个电阻很正常，那就把显示供电拆下来吧！毕竟别人做过的不放心。

iPhone6 Plus手机不显示故障维修（图3）

拆下来后焊盘很好，没有连锡和虚焊的情况，对于小芯片拆下来以后我都习惯打一下焊盘的对地值，也费不了多少时间，但有时能节约更多时间。

打值也正常，重新在料板上拆了一个显示供电换过去开机测试，触发亮白苹果了。亮了有几秒后就黑屏了，断电再开又是黑屏。现在基本可以确定两个问题：一个是显示供电焊盘有的点处于半断不断的状态，拆下显示芯片的时候加热了就有阻值了，冷却了就不正常了，还有就是CPU虚焊了。

重新拆下显示供电芯片，风扇吹了十分钟后再打值，发现都有值。有点不死心，准备上电测焊盘上几个重要信号的电压。

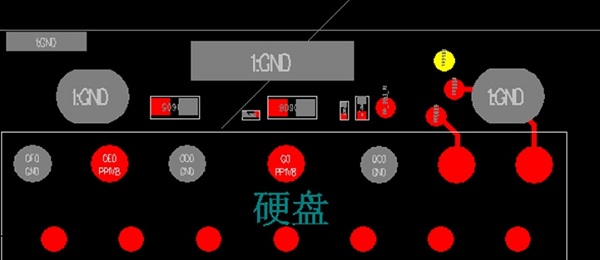

测电压的时候发现了异常，U1501显示供电芯片的C2#电压在不停的跳变，C2#是RESET_1V8_L，这个是CPU的复位信号，电流正常跑开机的板肯定不会不停的跳变，只有一个可能就是板层有问题，先测下硬盘边上CPU复位信号RESET_1V8_L的测试点。

iPhone6 Plus手机不显示故障维修（图4）

电压是正常的1.78V。确定了断线，直接从测试点飞线到焊盘的C2#，开机测试了半天都能正常显示。

维修总结：

除了能打值、压U等方式确定是CPU问题的，搞CPU之前最好先查下其它有可能引起同类故障的元件。
