【型号】iPhone7

【故障】不开机

【客户描述】在充电使用过程中手机突然不显示了，充电时手机屏幕不显示，别人打电话能听到铃声。

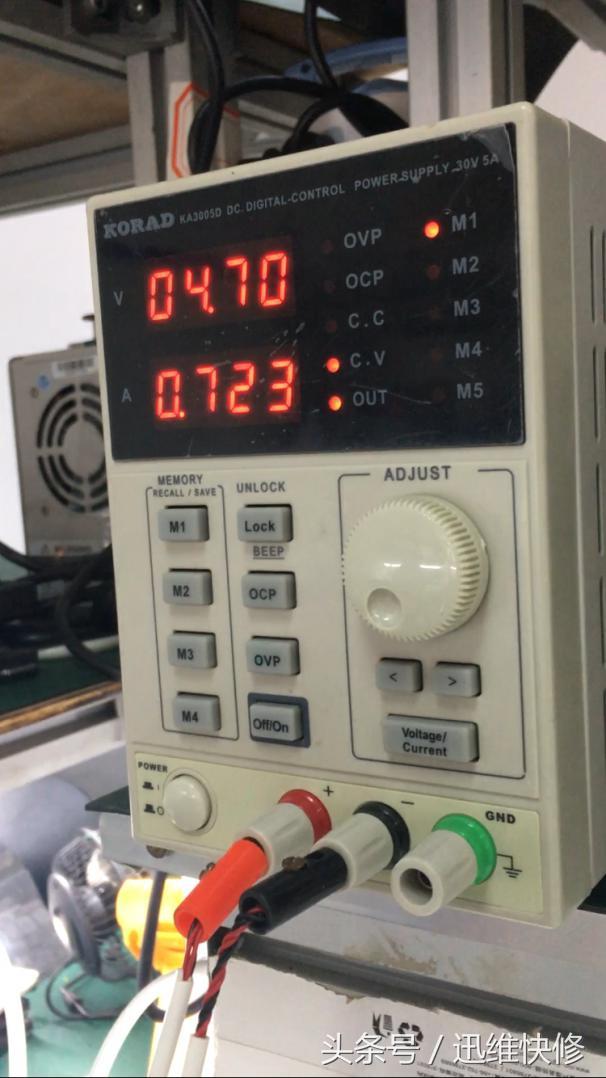

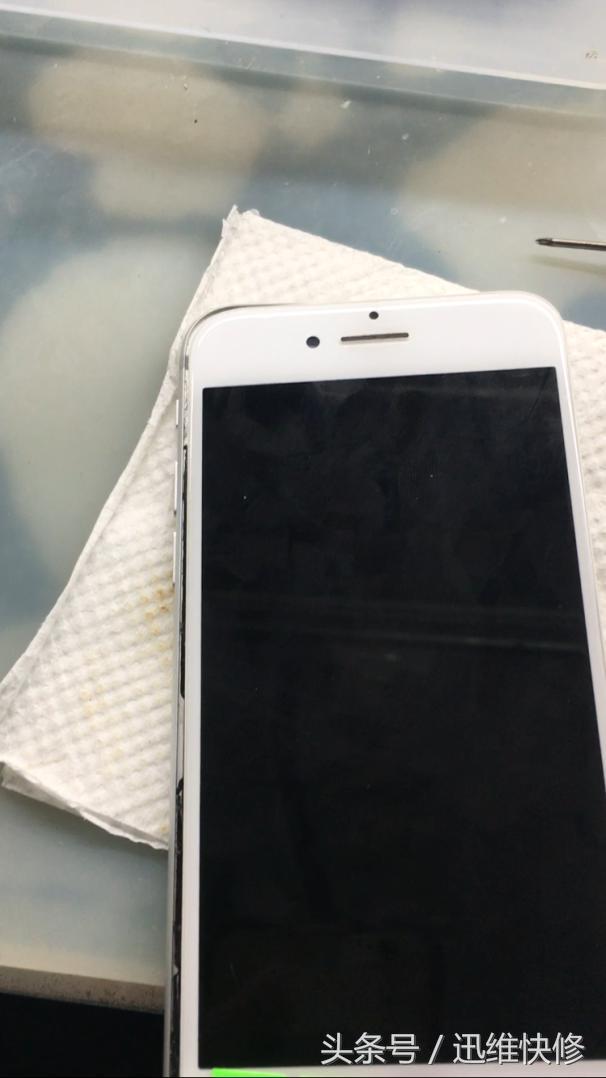

【维修过程】根据客户描述的情况，换上测试屏上可调电源加电看故障如图：

根据电流应该正常显示亮苹果LOGO的。拆下主板测量显示芯片工作条件，个人习惯先测量显示座子二极体值，测量发现阻值正常。

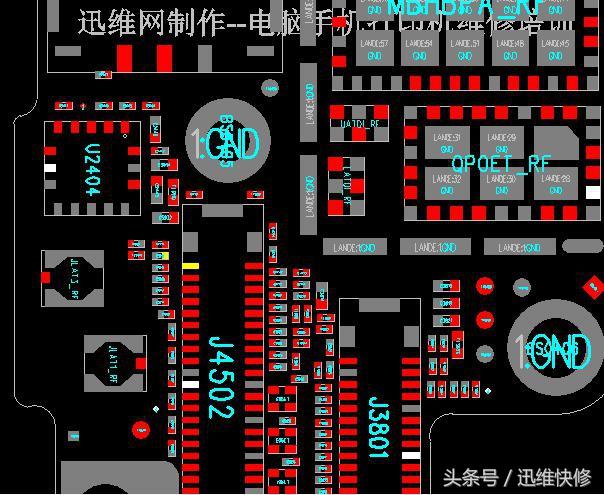

点位图

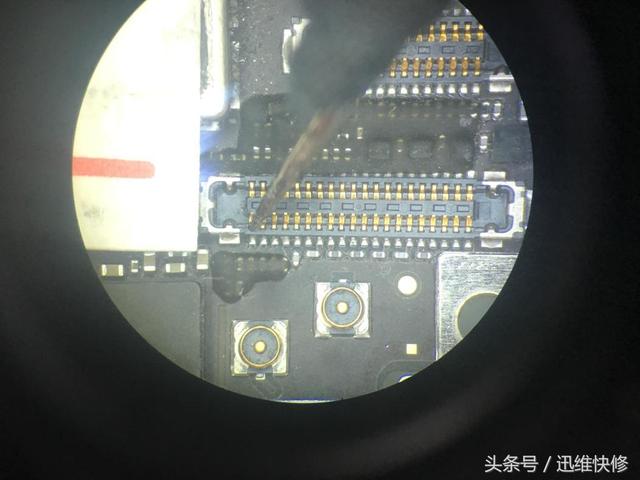

测显示座

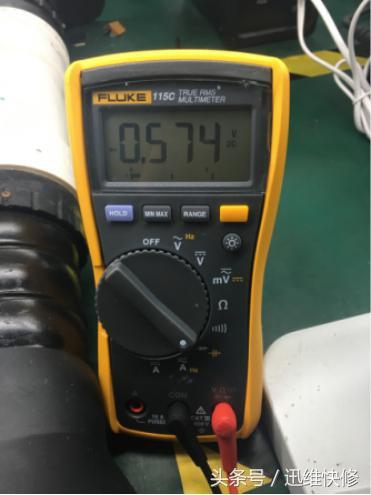

阻值正常

接下测量显示ic（u703）输出的+5.7电压。发现没有电压，说明显示ic（u703）没有工作，更换新的显示ic（u703）。

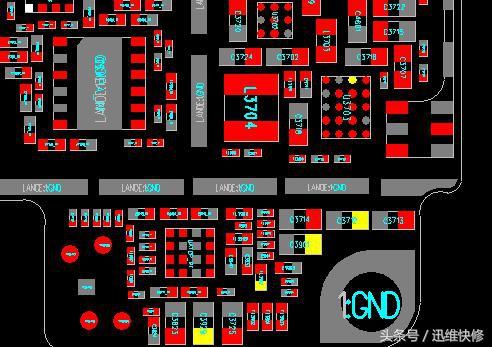

查找点位图

电路图

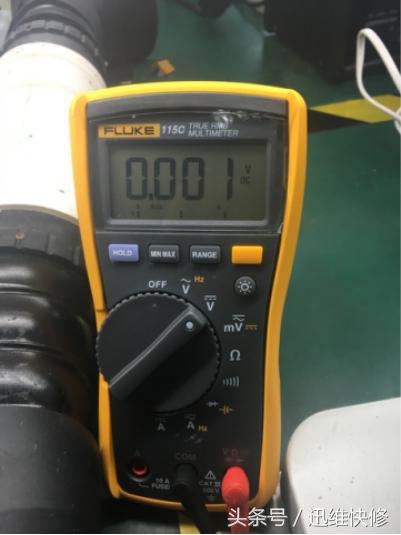

测量+5.7V无电压

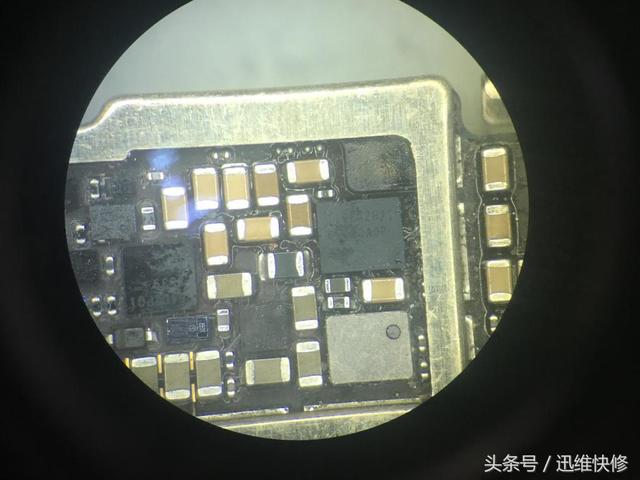

更换新的显示ic

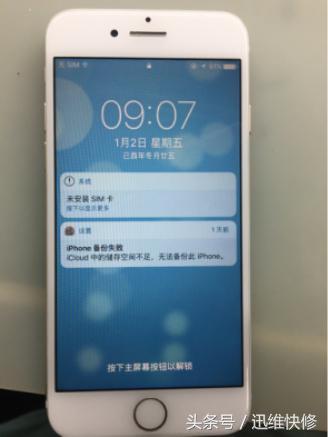

亮机图

更换后故障修复，iPhone7亮机图。
