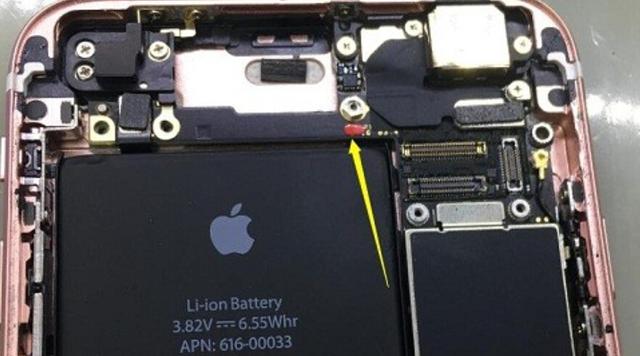

接修一台iPhone6S,客户描述手机进过水,指纹不能用,偶尔机也开不了。开机测试不触发,拆机查看进水标签已经变红。
iPhone6S手机指纹不能用故障维修(图1)

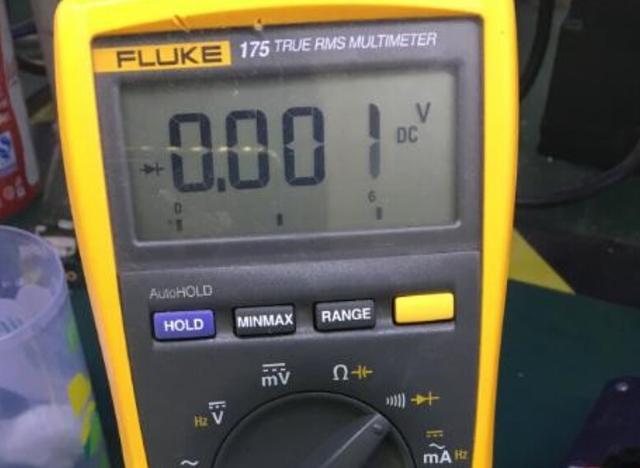

测试电池接口电压为0V,电池可能短路保护。
iPhone6S手机指纹不能用故障维修(图2)
iPhone6S手机指纹不能用故障维修(图3)

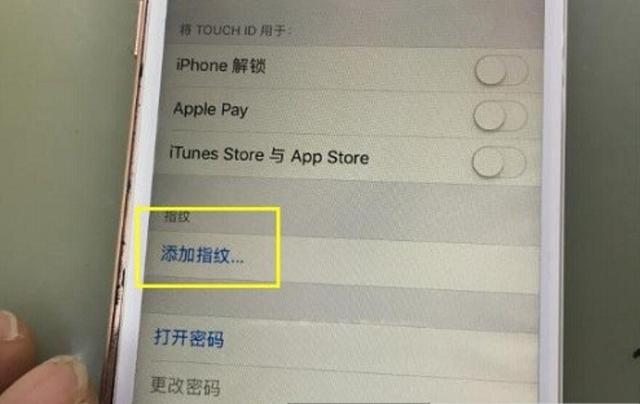

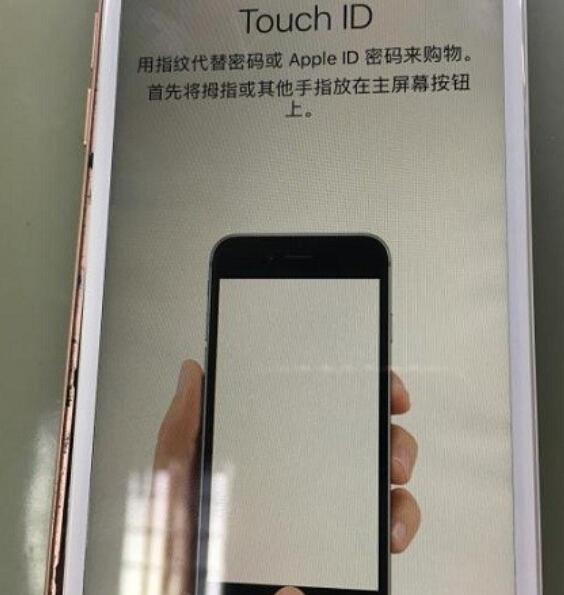

接可调电源待机有20mA左右,主板可能有漏电的地方。触发电流跳变正常,测试客户所说的指纹功能。进入TOUCH ID项添加指纹为蓝色,已经认到指纹,点击添加指纹,用手触摸指纹按钮无反应。
iPhone6S手机指纹不能用故障维修(图4)
iPhone6S手机指纹不能用故障维修(图5)

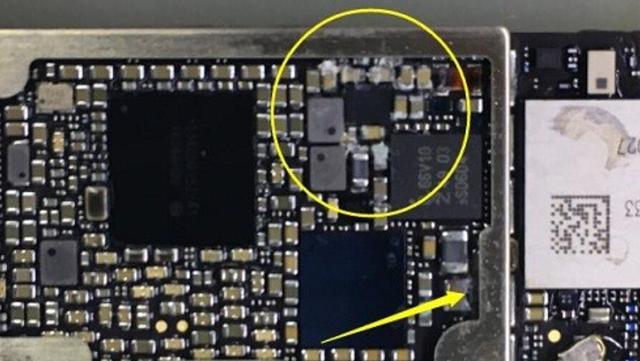

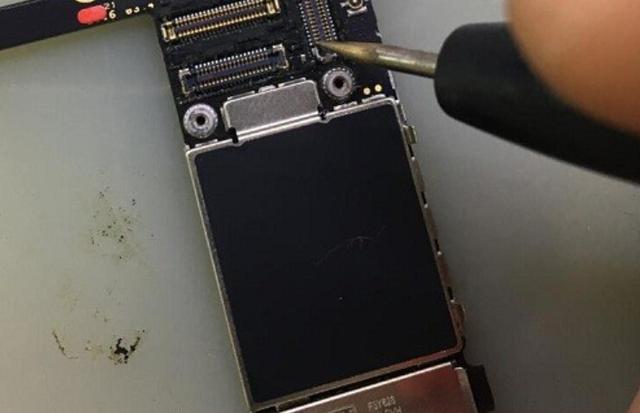

拆机对指纹排座进行打值,发现16.5V对地短路。撕开主板背后的静电贴纸发现16.5V升压IC U4040有严重腐蚀痕迹。
iPhone6S手机指纹不能用故障维修(图6)

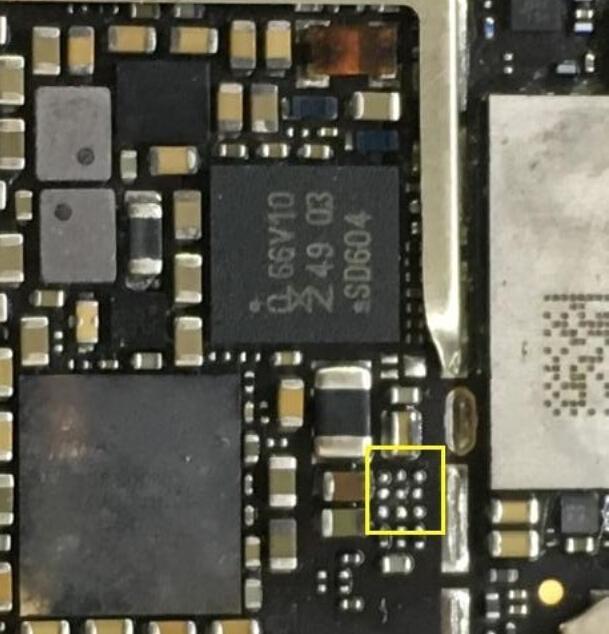

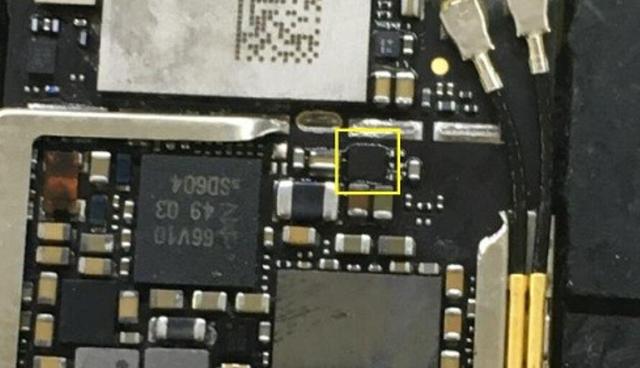

拆除IC打值无穷大,直接更换U4040。
iPhone6S手机指纹不能用故障维修(图7)

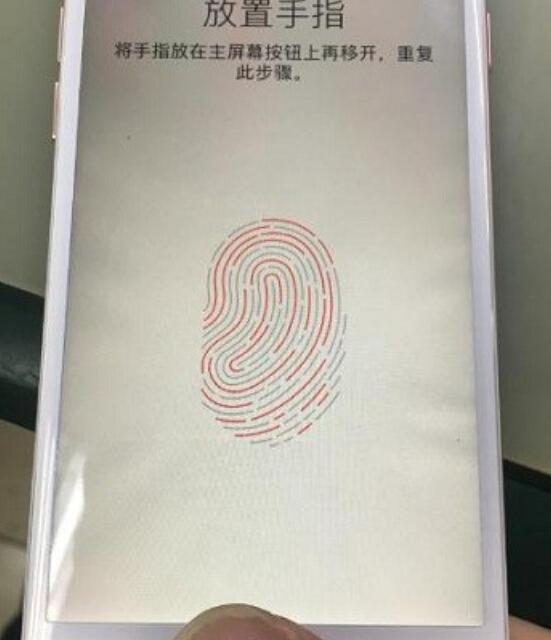

重新打值650左右对地值恢复正常,装机接可调电源测试。待机电流为零,触发跳变正常。接屏幕进系统测试指纹功能可以正常录入指纹,用电池激活板激活原机电池,装机。
iPhone6S手机指纹不能用故障维修(图8)
iPhone6S手机指纹不能用故障维修(图9)
