机器型号：iPhone6

故障现象：触发不显示，手机无法开机

维修过程：

板子拿到手首先目测全板无明显烧坏，进水等痕迹。测量电池座正极和主供电对地值正常后就上电看看。接电后电流为0无漏电，接下来镊子短接开机脚触发上电，电流定在120mA左右。接着测量主电源输出的各路电压，除了0.95V的PP_GPU外其它电压也都正常输出（根据工作原理，这个电压在显示白苹果时出来一次，到系统后才正常输出）。

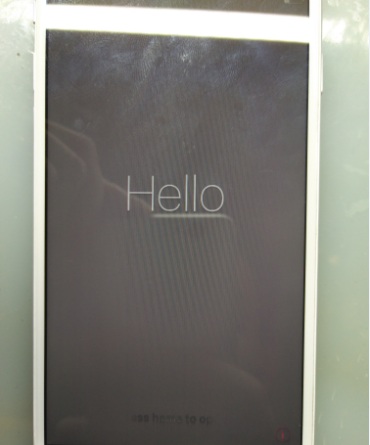

iPhone6手机无法开机故障维修（图1）

一时半会儿不知道接下来怎么走，就拿板子在显微镜下仔细观察起来，这时才看到音频IC旁边有进水腐蚀的痕迹，那就拆掉音频处理焊盘后再次上电，可是电流还是定在120mA不动。接爱思发现板子处于恢复模式，用ITunes刷机居然刷过了。心中一阵暗喜，好了？马上接屏测试，确实是亮机了，但显示发暗有阴影，另外触摸也不能用，就知道没这么简单。

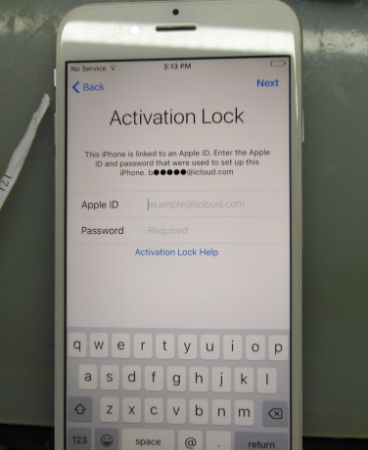

iPhone6手机无法开机故障维修（图2）

接下来查显示电路，根据显示电路工作原理逐步排查，最终故障锁定在显示座-5.7V电压。首先测量座子28脚对地值无穷大，再测与座子相连原件FL2061对地值600左右（此处对地值测量方法：二极管档黑表笔接地，红表笔接测试点），看来问题是出在显示座子了。显微镜下观察J2019已经进水腐蚀，接下来就是更换座子，更换音频IC，故障排除。这个板子的问题就是音频IC进水损坏加J2019腐蚀断脚导致的，没啥大问题。

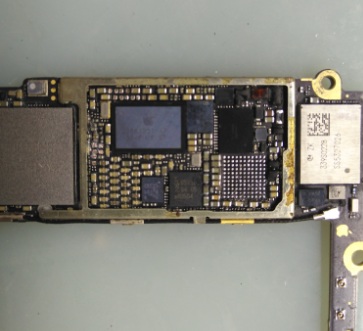

iPhone6手机无法开机故障维修（图3）
