机器型号：iPhone6

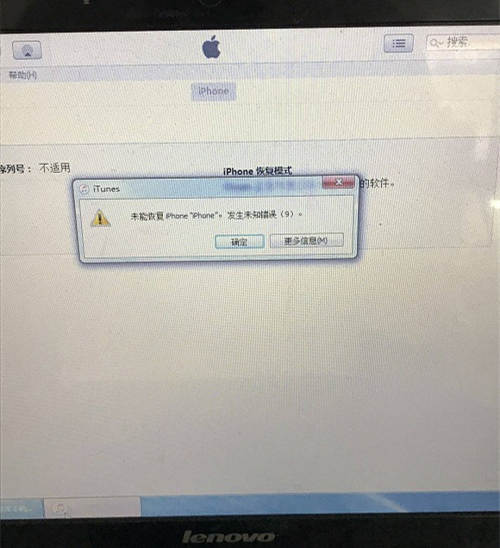

故障现象 : 开机自动恢复模式，刷机报错9

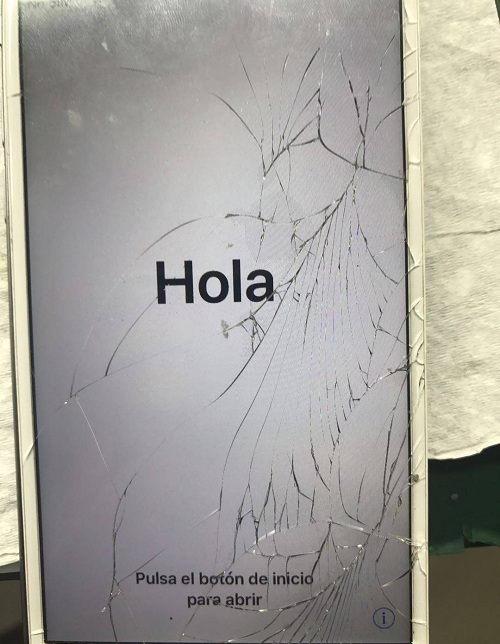

iPhone6开机自动恢复模式，刷机报错9维修 图1

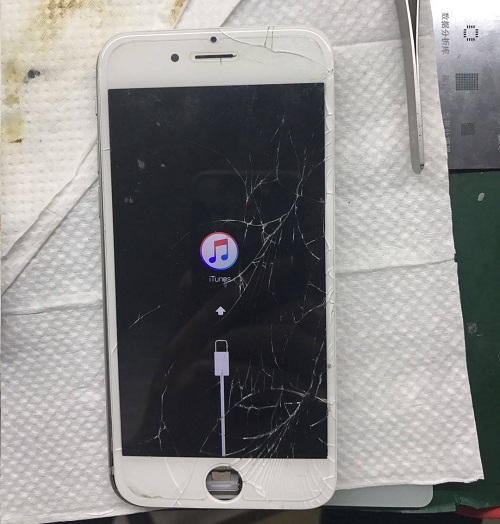

iPhone6开机自动恢复模式，刷机报错9维修 图2

维修过程：

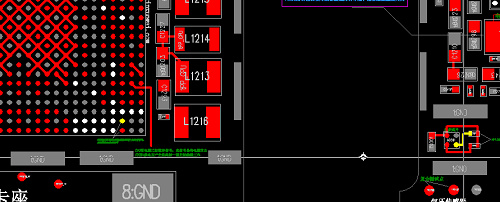

查了下资料，刷机报错9一般是CPU I2C总线到逻辑码片断线或者硬盘导致的。先测量下I2C总线，打开点位图。

iPhone6开机自动恢复模式，刷机报错9维修 图3

iPhone6开机自动恢复模式，刷机报错9维修 图4

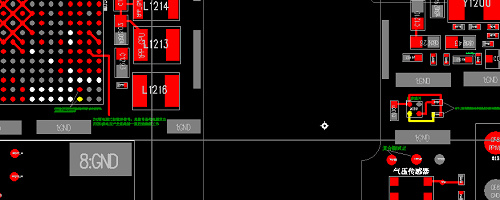

从点位图中可以看到测量R0316、R0317阻值就可以判断CPU到逻辑码片有没有断线，直接剪开屏蔽罩打值。

iPhone6开机自动恢复模式，刷机报错9维修 图5

iPhone6开机自动恢复模式，刷机报错9维修 图6

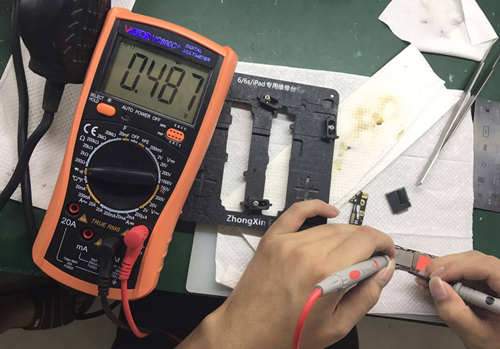

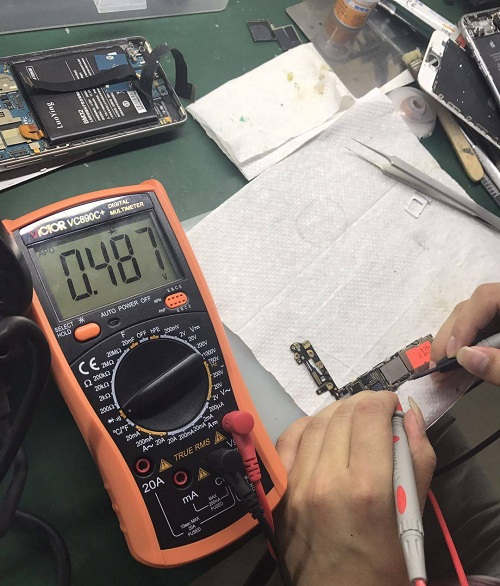

测量到R0316阻值为700多，很明显断线了，这问题要么干CPU，要么刮开CPU找到通AP31、AR31的点飞线到R0316、R0317。

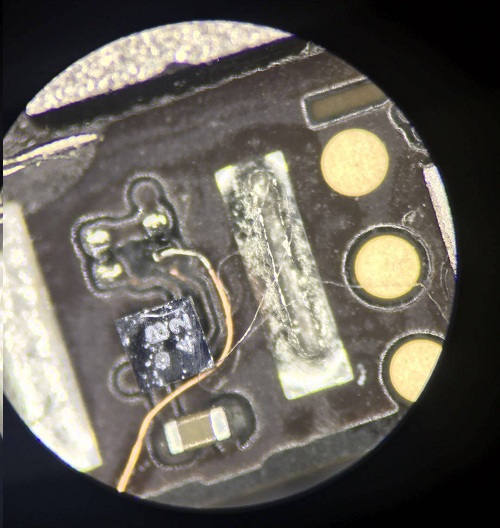

刮CPU?很厉害的样子，CPU最近这几天一直在干，都魔怔了，还是换个新鲜的，直接说干就干，先找块料板练练手，找下位置，直接动手怕刮废了，老鸟可以忽略了。刮了两块给看了下确定位置没错开始搞故障板，下面是刮好飞线图。

iPhone6开机自动恢复模式，刷机报错9维修 图7

iPhone6开机自动恢复模式，刷机报错9维修 图8

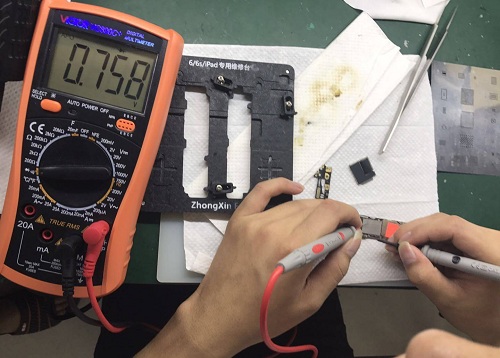

这里说下，上面涂的绿油是我刮断线然后飞的线，虽然练了两块练手板，但还是搞断一根线，所以还是小心点哈！飞好线再次打值。

iPhone6开机自动恢复模式，刷机报错9维修 图9

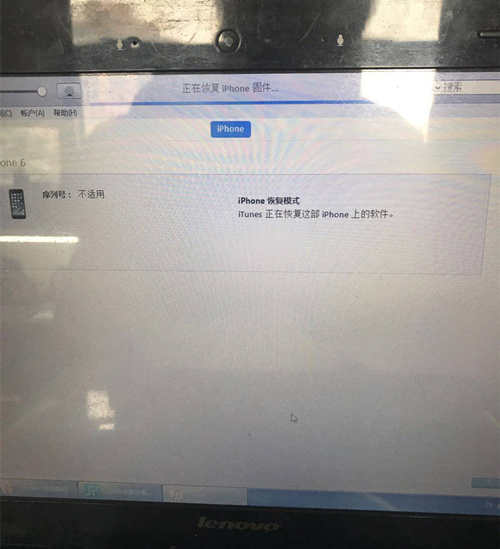

OK，阻值恢复正常，再次刷机。

iPhone6开机自动恢复模式，刷机报错9维修 图10

iPhone6开机自动恢复模式，刷机报错9维修 图11

iPhone6开机自动恢复模式，刷机报错9维修 图12

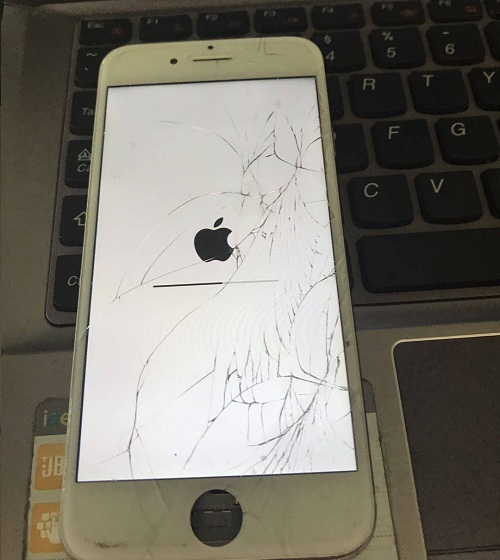

一次通过，完美搞定，涂上绿油收工。
