客户拿来一台iPhone6 Plus，据说是自己拆开清理了一下灰尘后装回去手机不开机了，最初判断应该是开机线没插好或者塑胶扣子没扣好之类的，跟客户说好得先拆开看看具体情况，客户爽快的答应。

　　拆开特地看了所有扣子、电池座、尾插座、开机排线都没有问题，于是接上可调电源开机电流一直0--30--0--20--30来回跳，CPU都没完全启动。上显微镜一看左边螺丝座都半掉着，问他是不是螺丝上错了，客户倒也爽快，老实交代说上螺丝上不进去就用力了。于是报价打发走客户，然后马上动手干了。

iPhone6 Plus手机不开机维修过程展示（图1）

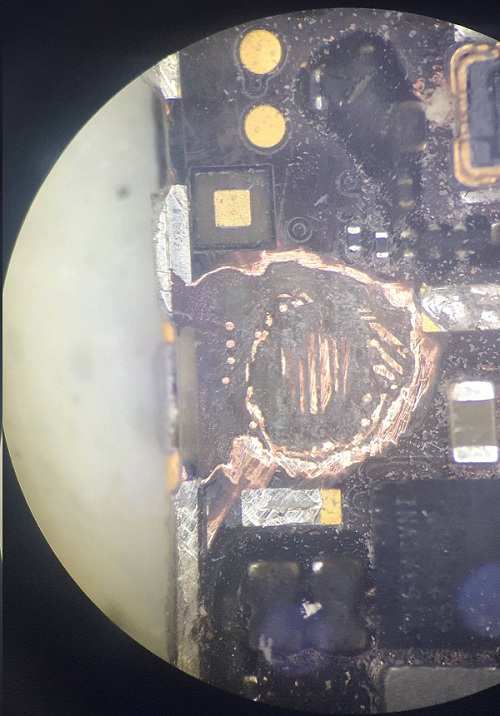

　　取下螺丝座显微镜上小心刮开头层，直接到第三层了，第二层没了，感觉不怎么好弄。马上打开图纸看看走线。

iPhone6 Plus手机不开机维修过程展示（图2）

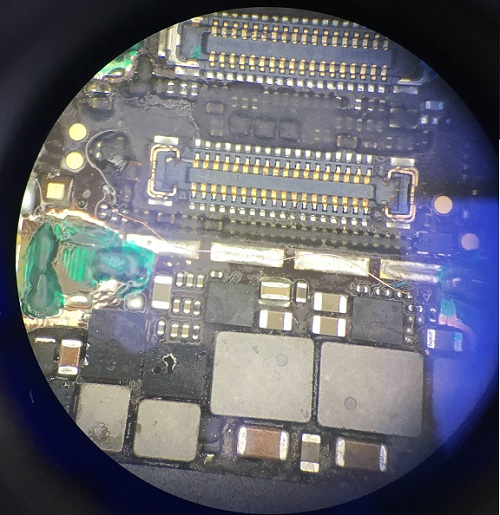

　　不负众望，5根线全部断了，其中有PP1V8_ADRAM、LCM_TO_CHESTNUT_PWR_EN、PN5V7_SAGE_AVDDN、LCM_TO_AP_HIFA_BSYNC、AP_TO_I2C0_SCL。开始补线，过程就不说了（只能告诉你们这个很爽的），直接看看补好的样子。

iPhone6 Plus手机不开机维修过程展示（图3）

　　再次上电还是那样0-30-0-20无限循环，苦思冥想中，突然一个不祥的预感（左边如此，那右边）虽然螺丝柱没有掉，还是拆下来一看，果然如此（右边螺丝柱现场事故忘记拍照了）。

　　刮开螺丝柱断了三根，分别是显示电源使能信号、背光的1.8V供电、还有CPU和和主电源的I2C0总线，速速补上（还有左上角螺丝孔，看了点位图是通向基带的，不影响开机的就先不弄了）。再次上电0-50-80-100-120上去了（心里一阵狂喜中，终于ok，准备收钱咯）。断电马上接上屏，准备看看久违的小苹果。上电，看着电流表0-50-80-120-200，但是屏没亮，是的，没亮。难道屏是坏的？拿一个试机屏上电还是不亮。

iPhone6 Plus手机不开机维修过程展示（图4）

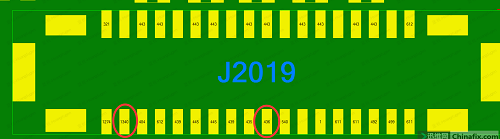

　　马上查查显示座子对地值，其中34脚PN5V7_LCM_AVDDN_CONN对地无阻值、18脚LCM_TO_AP_HIFA_BSYNC_CONN对地短路。一个一个来吧！PN5V7_LCM_AVDDN_CONN是由显示触摸供电芯片u1501出来的，中间没有断线，取下U1501打打U1501的阻值发现AP_TO_I2C0_SCL对地0阻值。

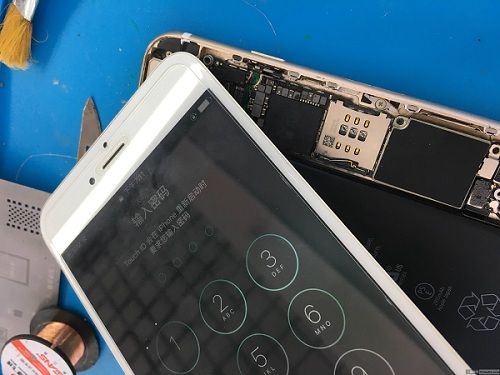

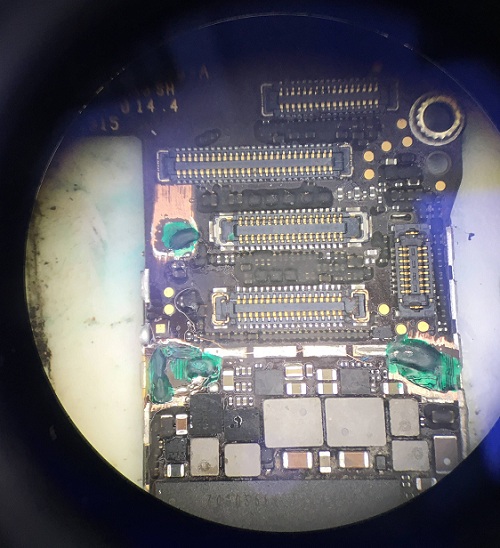

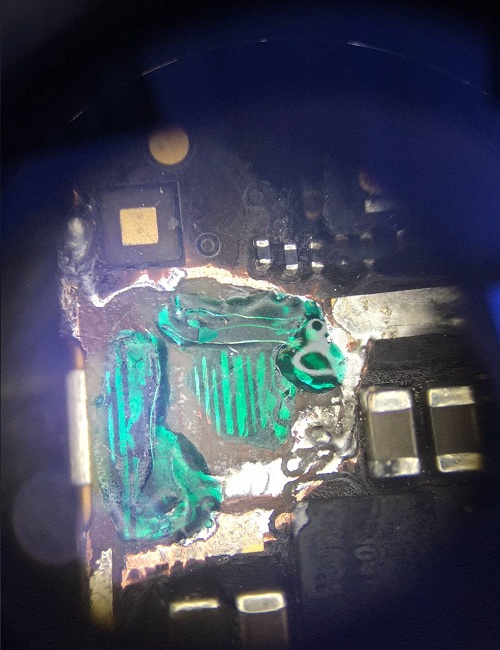

　　LCM_TO_AP_HIFA_BSYNC_CONN是左侧螺丝柱下面的，马上抛开刚才接的线仔细看看，的确刚接那个线碰到旁边很近很近的地线了，然后取下那根线重新接一根再打值确保没问题。最后上电测试，终于亮屏了，最后附上修补好的主板图和亮机图。

iPhone6 Plus手机不开机维修过程展示（图5）

iPhone6 Plus手机不开机维修过程展示（图6）

iPhone6 Plus手机不开机维修过程展示（图7）
