【机器型号】iPhone6



　　【机器故障】手机有显示无背光



　　【维修过程】



　　客户送修一台iPhone6手机，客户反映问题为可连电脑没显示，怀疑显示IC问题。



　　按开机键无反应，拆机接可调电源，触发电流正常。由于机器是黑色机器苹果LOGO界面看不清，擦拭屏幕放到强光下面重新触发可以看到苹果LOGO锁定故障为背光故障。

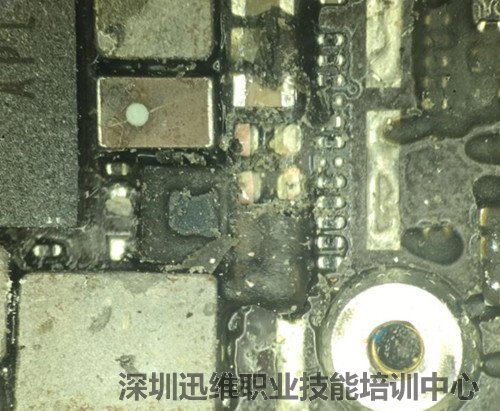

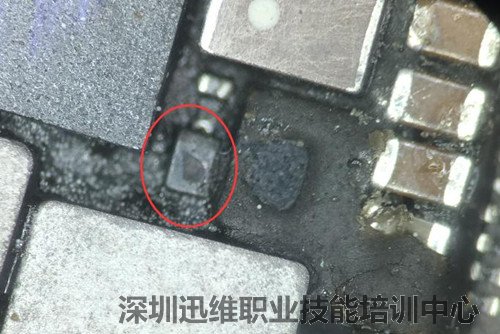

　　拆机测试显示排座背光对地值。背光输入脚对地值只有200左右，正常值应该是500多的。拆开CPU屏蔽罩，放到显微镜下面。发现升压二极管已经烧焦。





　　用烙铁烫掉升压二极管，打排座背光输入脚值依旧偏低。锁定故障为外围滤波电容轻微短路。根据以往经验先撬背光IC附近的三颗大个点的电容，敲掉右侧第一个打值依旧偏低，接着撬第二个对地值恢复正常。
