修机没有必杀，测量，思路相结合才是真理。今天给大家带来的是iPhone7plus使用中突然无4g信号的维修思路，讲思路的话，就要比分享必杀经验篇幅要长，但是给一些信号部分维修经验不足的维修师傅启发要比分享个必杀要有用的多。
这台7p客户说刚卖出去就被退回，突然出现手机无4g信号的故障。
我拿到手肯定要先测试，我用联通卡，果然手机无4g信号，无服务，开到3g有信号，但是无法上网也无法接打电话，用2g就可以正常接打电话。

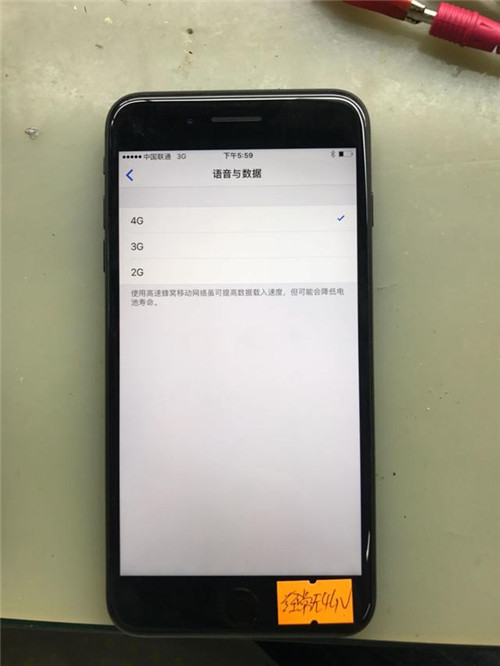

看图，2g通话正常。
iPhone7plus手机无4g信号故障维修案例 图1

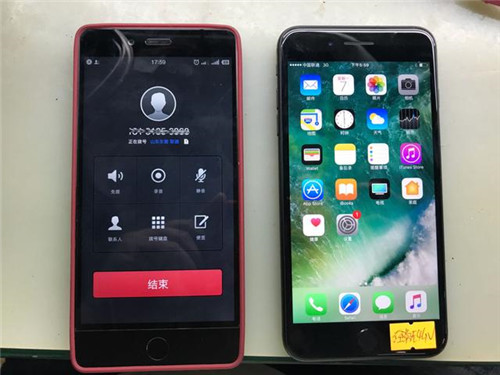

3g无法接打电话。
iPhone7plus手机无4g信号故障维修案例 图2

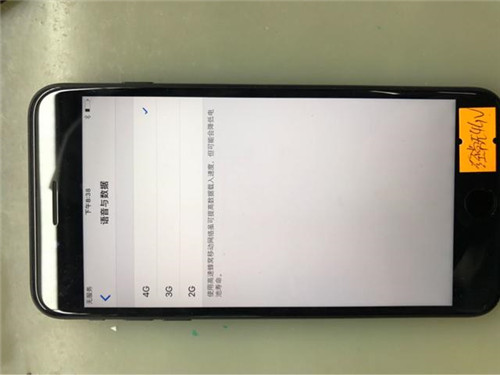

4g还是显示3g依然无法接打电话和上网。
iPhone7plus手机无4g信号故障维修案例 图3

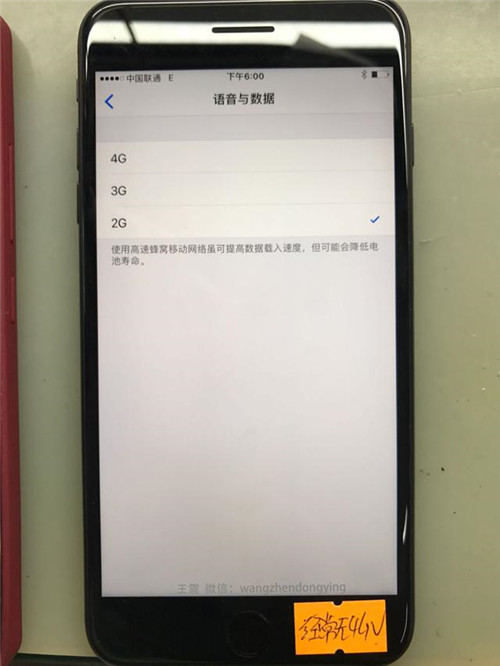

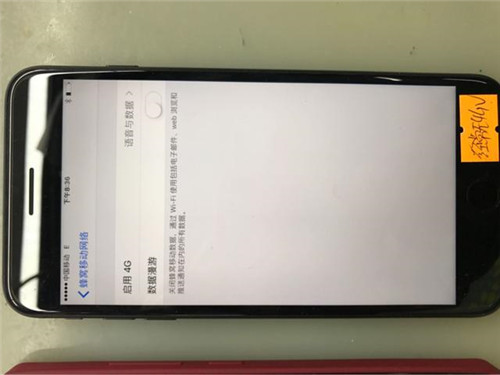

那我更换移动卡，发现除了移动2g接打电话正常，只要打开4g就会一直无服务。
iPhone7plus手机无4g信号故障维修案例 图4
iPhone7plus手机无4g信号故障维修案例 图5
然后是电信卡，在修信号问题的时候，我们一定要记住一件事，我们要看这台手机能否支持这个网络，比如说港版的iphone，即使硬件支持电信网络，但是苹果的服务器端的激活策略已经把电信网络屏蔽，所以只要是正常维修，不是通过越狱破解之类的，修死你你也修不出电信网络，那澳门版就三网都支持，你在拿个美国v版的，修到天昏地暗你也修不出移动4g。所以修机我们要先看这台手机的国别，支持的运营商。
这台机经过事先查询是美版，英特尔基带，不支持电信网络。
所以电信卡测试就跳过。
然后就是分析问题了，这就是本文重点。
这台机用2g网络可以接打电话，所以我们可以暂时排除基带和射频芯片的问题。

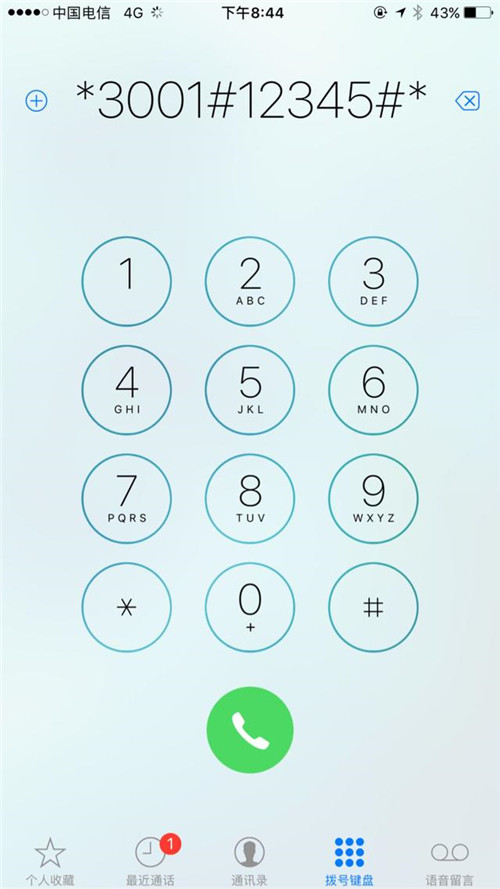

用一个好的苹果手机，拨号界面拨打*3001#12345#*，会出现一个网络测试的列表，从子菜单我们可以清楚的知道在我们当地移动和联通用的是什么频段的网络。
iPhone7plus手机无4g信号故障维修案例 图6

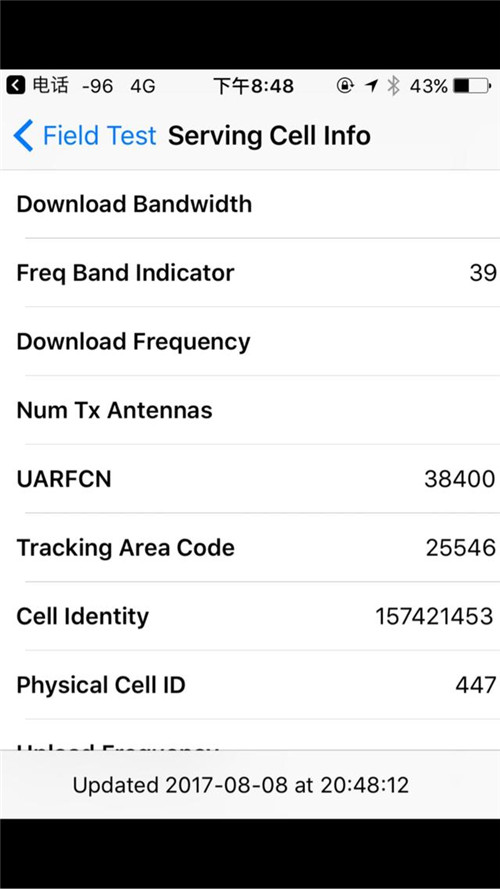

比如我放进去的是移动卡，经过检测，发现移动4g在我们当地用的频段是band38和band39，跳变的。
iPhone7plus手机无4g信号故障维修案例 图7

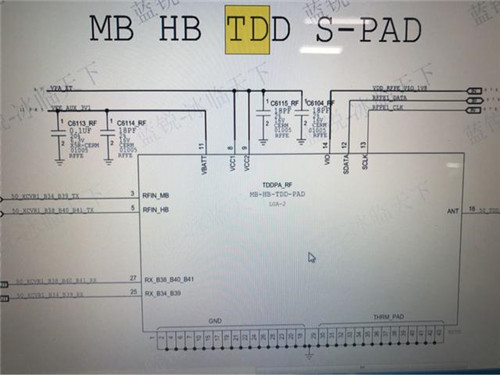

用联通卡就发现是band3频段，了解到我们当地两大运营商的实际频段后，我们通过原厂图纸，发现负责移动4g的是tddpa功放，原理图已经写了负责b38 b39频段。
iPhone7plus手机无4g信号故障维修案例 图8

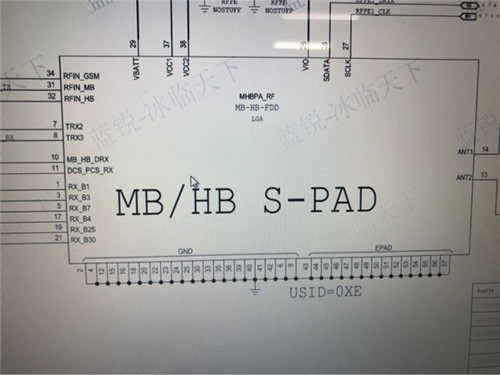

负责联通的band3频段的功放是MB/HB功放。
iPhone7plus手机无4g信号故障维修案例 图9

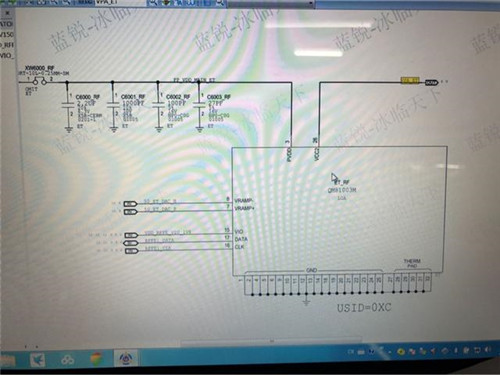

那就是说这两个功放工作有可能出现了问题导致手机没有4g，他们出现问题有一下几种可能，假设1为移动4g功放，2为联通4g功放，1和2都坏了会导致无4g，还有一种可能，假设他们的工作条件都是一个，也就是说他们两个的供电如果是一路，那么这一路出问题会导致他们两个都无法工作，我们继续查原理图和位置图，发现负责给功放供电的是ET_RF，也就是功放供电ic。他通过角位26输出供电给功放，包括1和2功放。
iPhone7plus手机无4g信号故障维修案例 图10

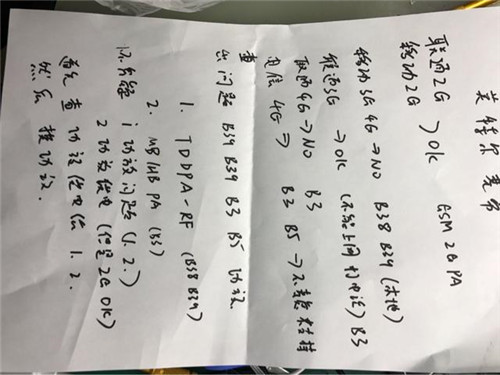

那么到底是哪里引起手机无4g信号呢，我画了一张图，用来分析到底是功放问题还是供电问题。我之所以需要选择是因为2g信号正常，但是2g功放也是通ET_RF，所以无法确定他一定损坏。
iPhone7plus手机无4g信号故障维修案例 图11
在维修中，我们碰到这个选择题，要么先更换两个功放，要么看两个功放的工作条件，那我觉得要我选择我会先选择他们共同的工作条件。也就是功放供电ic。肯定动一个能弄好要比两个要好。
由于英特尔基带的手机少，所以我们的点位图有错误，而且很大。
不但功放的名字标记错误，角位也标记错误
还好我们的位置图是对的。
iPhone7plus手机无4g信号故障维修案例 图12

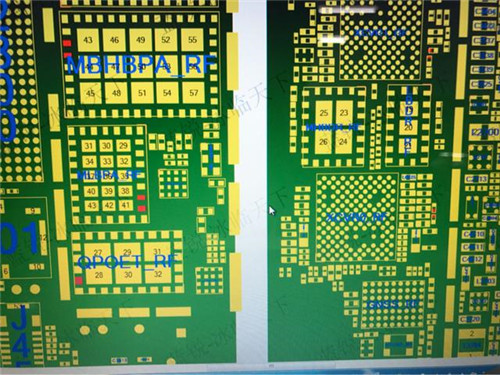

点位图错了。
iPhone7plus手机无4g信号故障维修案例 图13
我们暂且认为只是名字和角位标记错误，点位连线是对的。
我们从点位图的一角开始，数到原理图标注的第26角，也就是电压输出角。发现这个点通主板背面的好几个电容，我试着测量一下这几个电容的对地阻值，发现阻值偏低，正常是320左右，现在变成了0.006，那就好办了。
拆掉ET_RF 功放供电ic，再次测量这几个电容阻值，阻值变成了500，这就合理了，装回去一个好的功放供电阻值肯定就会变成320。
这时候可能有喷子说了，你说了这么多废话，直接干功放供电不就行了，那这台机是这样，万一我们测量阻值正常呢，我们的分析是不是就有用了？毕竟功放供电损坏但是不短路的情况多的是！
iPhone7plus手机无4g信号故障维修案例 图14

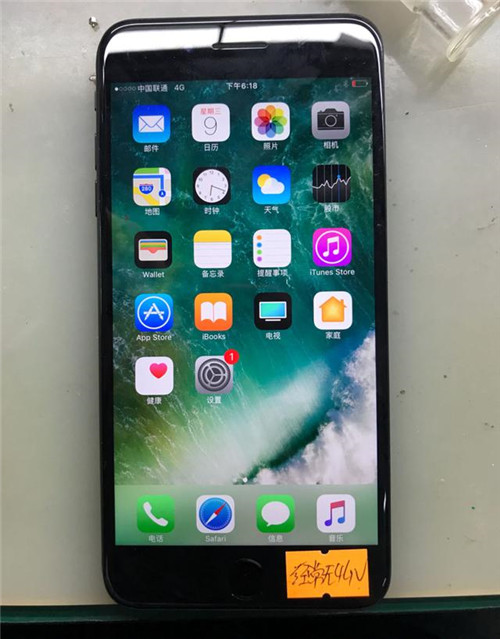

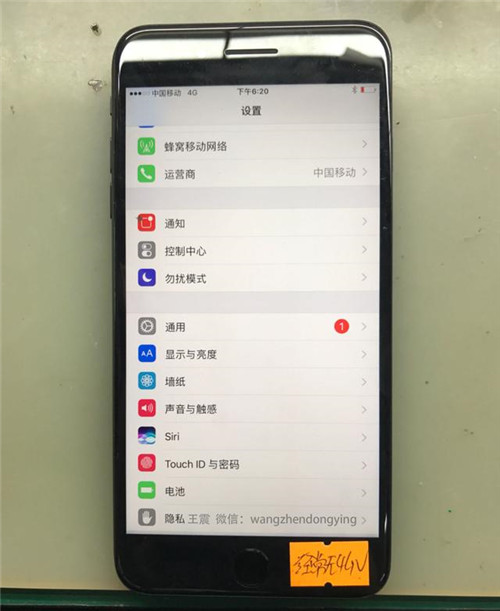

果然，装完开机测试，一切正常！
iPhone7plus手机无4g信号故障维修案例 图15
iPhone7plus手机无4g信号故障维修案例 图16
iPhone7plus手机无4g信号故障维修案例 图17

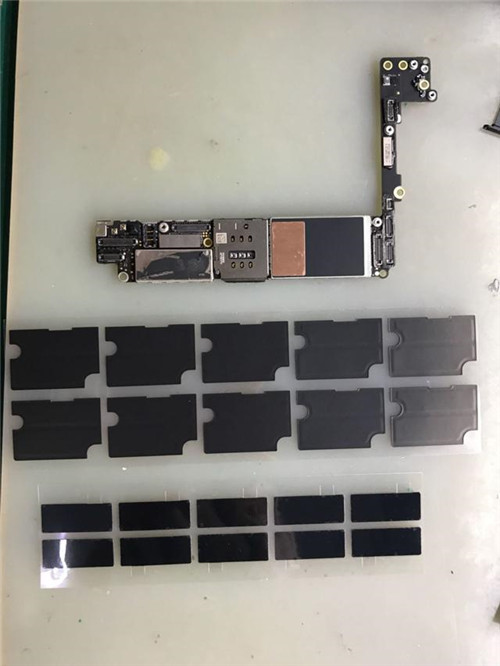

然后装回屏蔽罩，贴上全新的原厂贴纸，擦干净主板，装好手机跟客户要钱！至此，维修完成。
