机器型号：iPhone5s

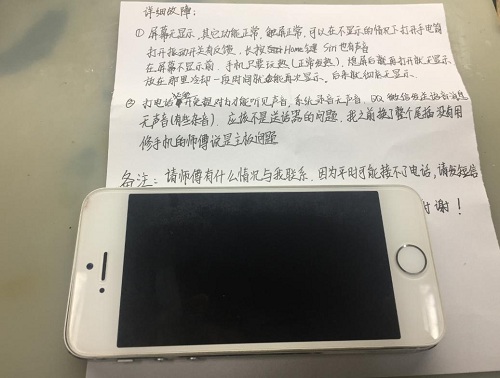

故障现象：手机屏幕无显示、打电话没送话

iPhone5s手机屏幕无显示、无送话故障维修（图1）

维修过程：

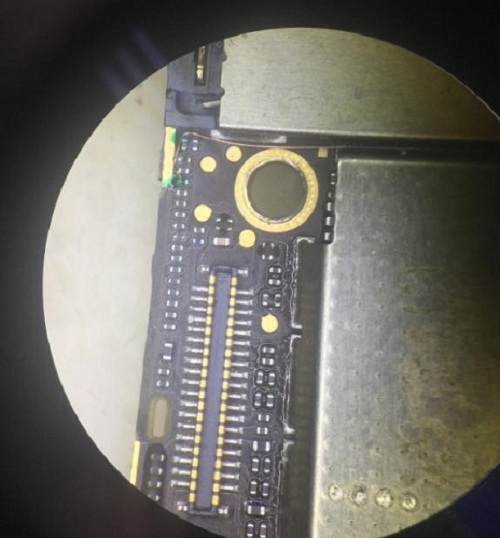

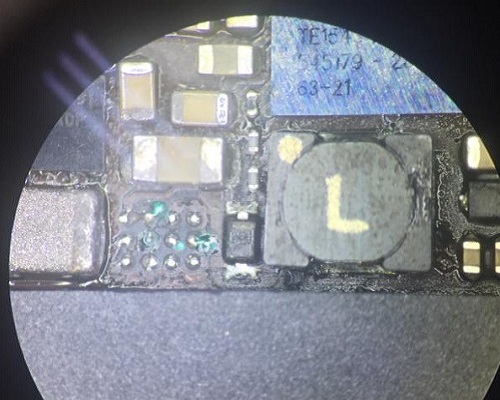

　　开机发现，能看到苹果图标，不亮屏，原来是暗屏。拆机，打了一下显示座子上的背光对地阻值，正常。直接更换背光IC，U23拆下，发现掉点，飞线补点。

iPhone5s手机屏幕无显示、无送话故障维修（图2）

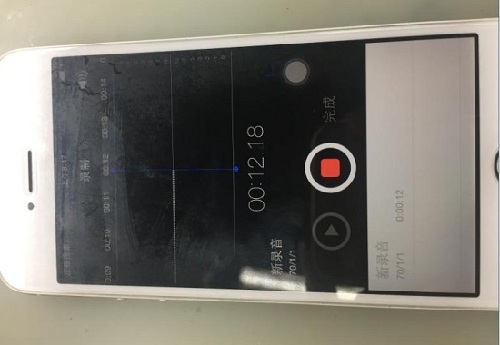

　　装上背光芯片，开机亮屏，测试送话，显示没有录入。

iPhone5s手机屏幕无显示、无送话故障维修（图3）

　　打电话，听筒有声音。

iPhone5s手机屏幕无显示、无送话故障维修（图4）

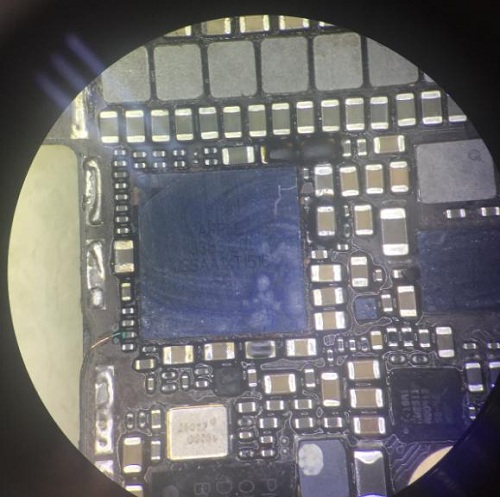

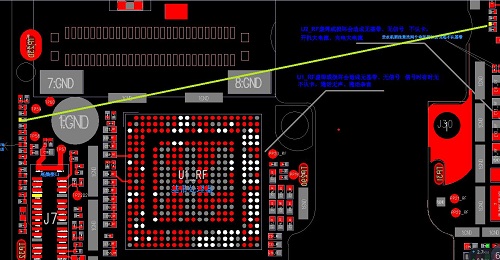

　　就是没有送话。上家换过音频IC，有听筒，无送话，主要查询送话部分，测试发现MIC1_TO_CODEC_P 尾插座子到C222耦合电容不通 ，断线了。

iPhone5s手机屏幕无显示、无送话故障维修（图5）

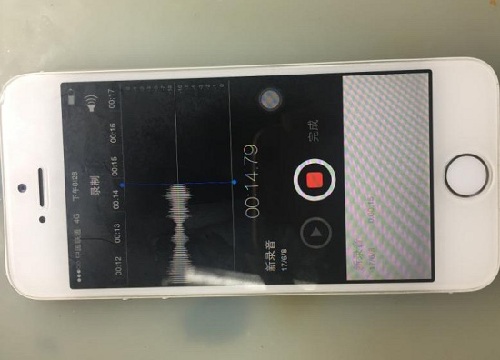

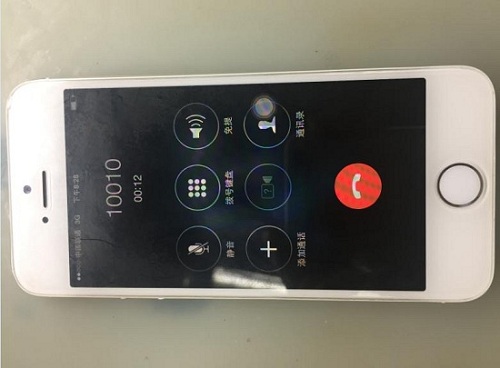

　　直接飞线，装机测试，送话恢复正常。

iPhone5s手机屏幕无显示、无送话故障维修（图6）

iPhone5s手机屏幕无显示、无送话故障维修（图7）

iPhone5s手机屏幕无显示、无送话故障维修（图8）

　　至此，iPhone5s手机屏幕无显示、无送话故障维修结束！

本文作者：迅维-林工（微信号：ganCPU）
