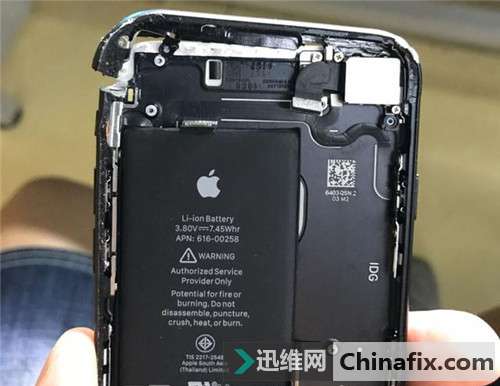

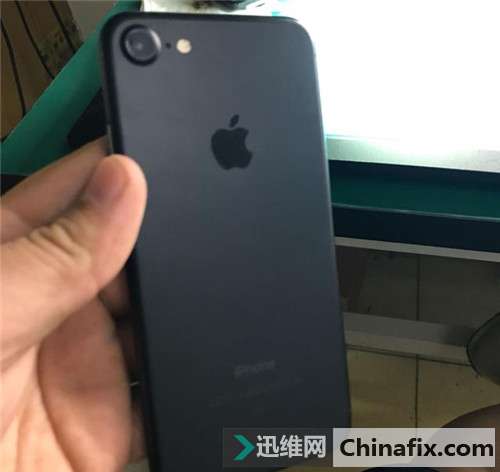

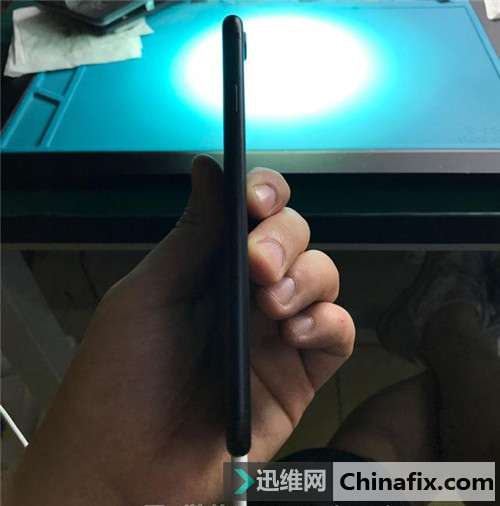

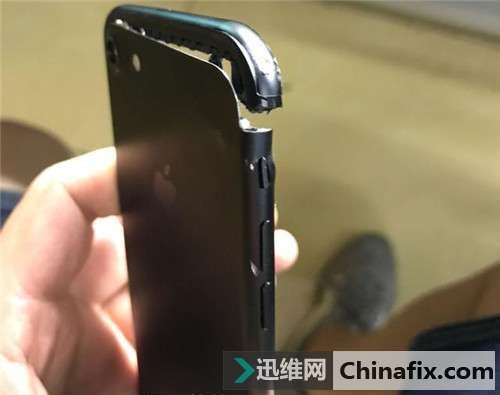

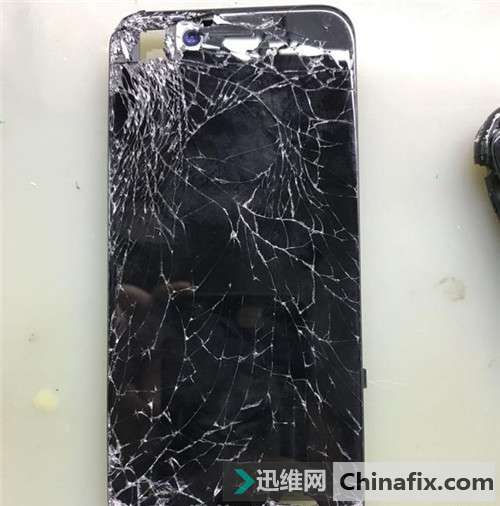

我们接到一台重摔的面目全非的iPhone7，外壳严重变形，屏幕报废。

iPhone7手机重摔致多故障维修过程　图1

iPhone7手机重摔致多故障维修过程　图2

iPhone7手机重摔致多故障维修过程　图3

　　主板的闪光灯ic M2600直接全部被摔掉了。

iPhone7手机重摔致多故障维修过程　图4

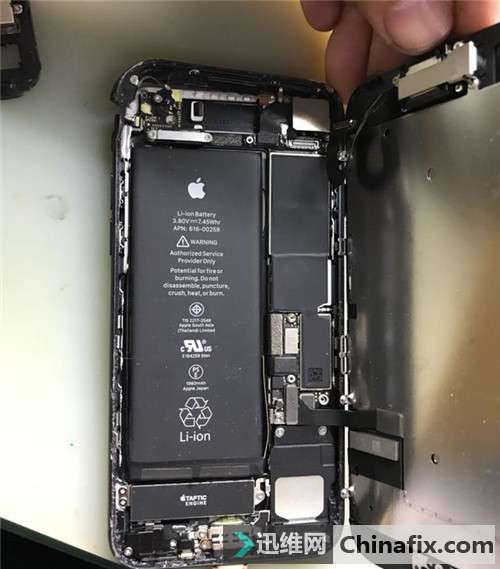

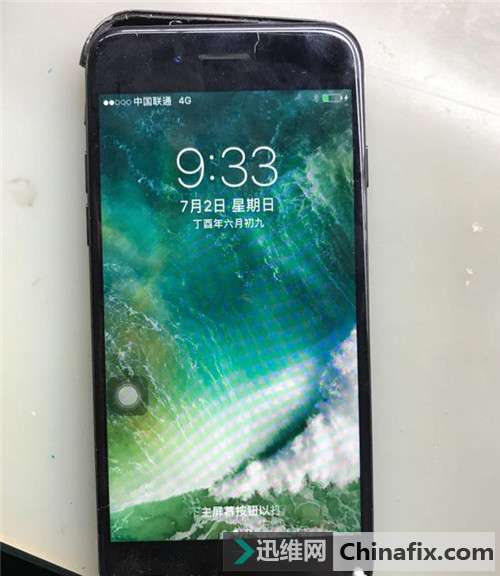

　　装到我们自己的外壳测试，手机竟然还可以开机。

iPhone7手机重摔致多故障维修过程　图5

iPhone7手机重摔致多故障维修过程　图6

　　只是闪光灯不能用，wifi也无信号，因为wifi天线部分也摔没了。

　　其实只要飞线技术ok，这台机一点也不难修，首先我们通过图纸看到M2600芯片虽然角位很多，但是绝大多数点都是接地的。

iPhone7手机重摔致多故障维修过程　图7

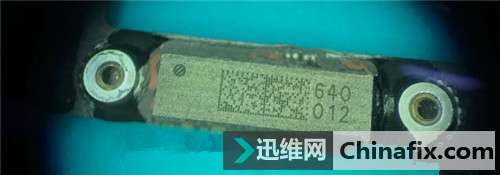

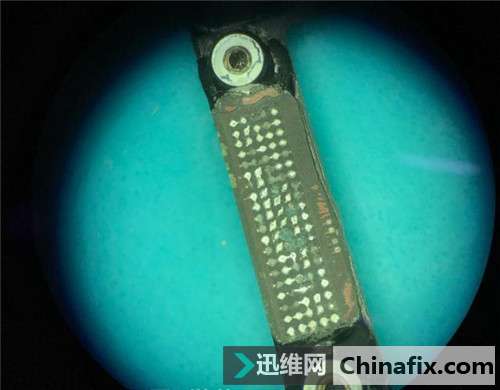

　　我们清理焊盘，把有用的点全部飞线打圈。

iPhone7手机重摔致多故障维修过程　图8

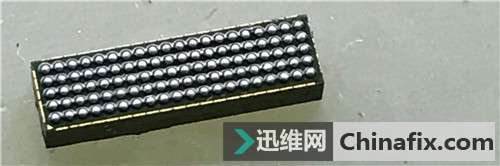

　　然后安装原装拆机的M2600。

iPhone7手机重摔致多故障维修过程　图9

iPhone7手机重摔致多故障维修过程　图10

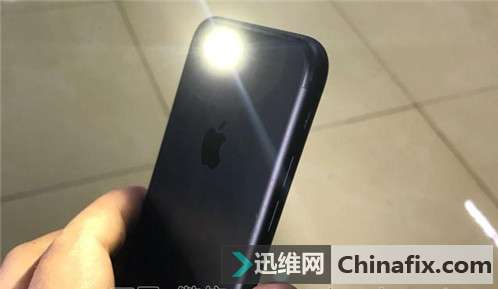

　　测试功能。

iPhone7手机重摔致多故障维修过程　图11

iPhone7手机重摔致多故障维修过程　图12

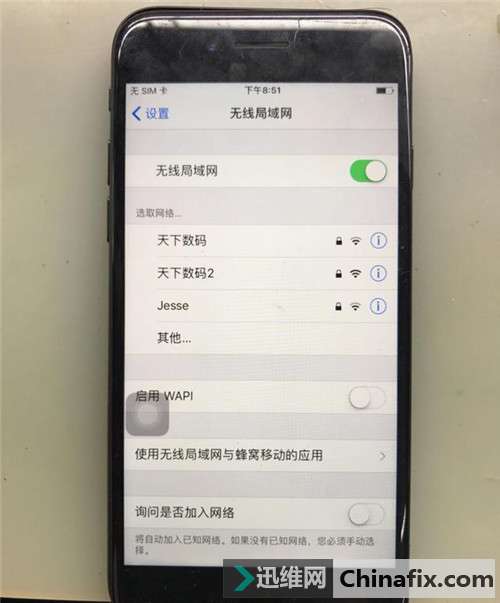

　　然后修复wifi信号，经过测试发现2.4g信号有问题，连接热点5g信号正常。

iPhone7手机重摔致多故障维修过程　图13

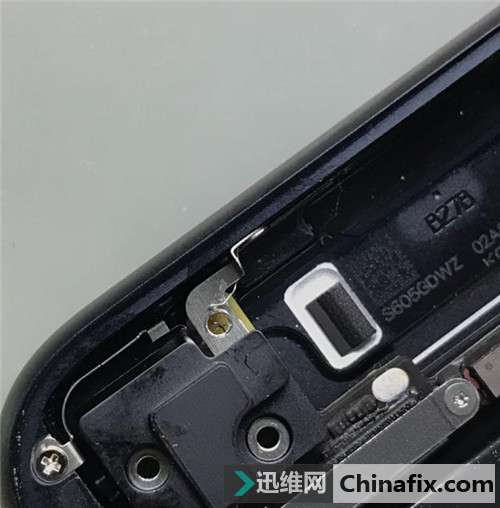

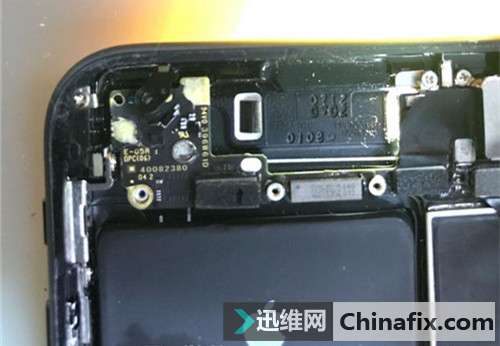

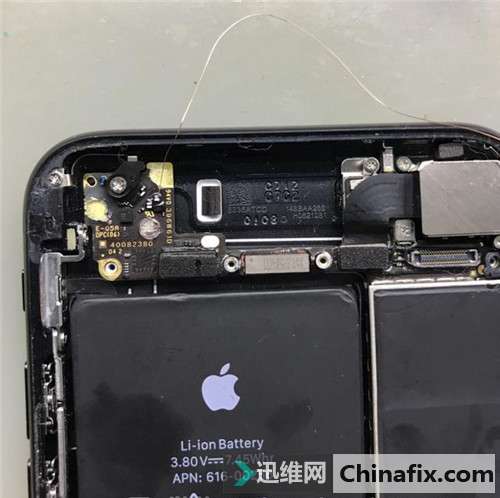

　　观察发现2.4g天线被摔掉，直接飞假天线测试。

iPhone7手机重摔致多故障维修过程　图14

　　信号正常。

iPhone7手机重摔致多故障维修过程　图15

　　那就简单了，装好天线盖子，把假天线绕到盖子的螺丝孔。

iPhone7手机重摔致多故障维修过程　图16

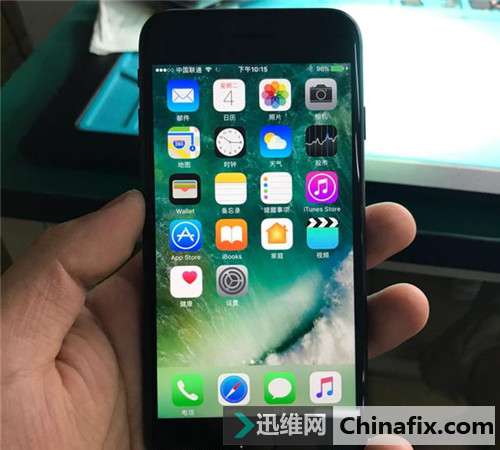

　　顺便更换原装拆机的外壳和屏幕，故障修复完毕！

iPhone7手机重摔致多故障维修过程　图17

iPhone7手机重摔致多故障维修过程　图18

iPhone7手机重摔致多故障维修过程　图19

　　是不是修手机其实也不难？手工到位，思路准确，修手机哪有那么难！
