近日接到一台手机触摸失灵的iPhone6，客户表示之前有维修检测过，是板层断线造成的，而且后摄像头排线断了，先拆机看下具体情况。

iPhone6手机触摸失灵故障维修（图1）

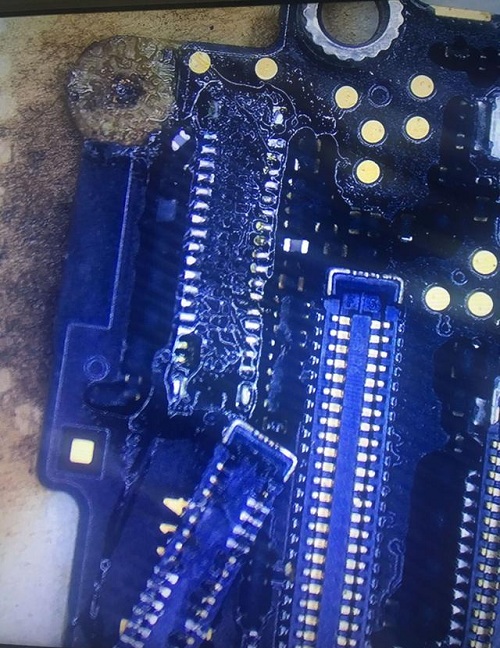

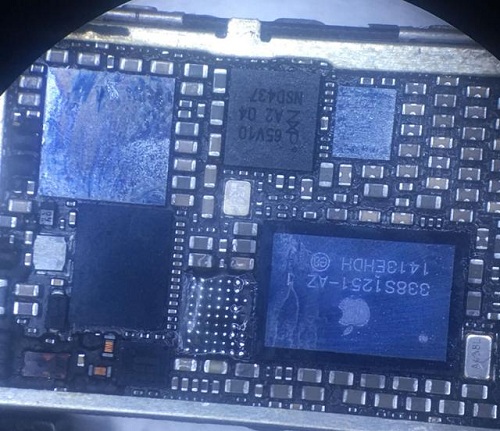

主板背面焊油一片，明显黑白触摸已经被动过。

iPhone6手机触摸失灵故障维修（图2）

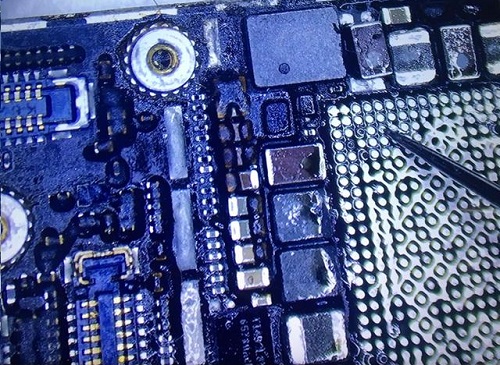

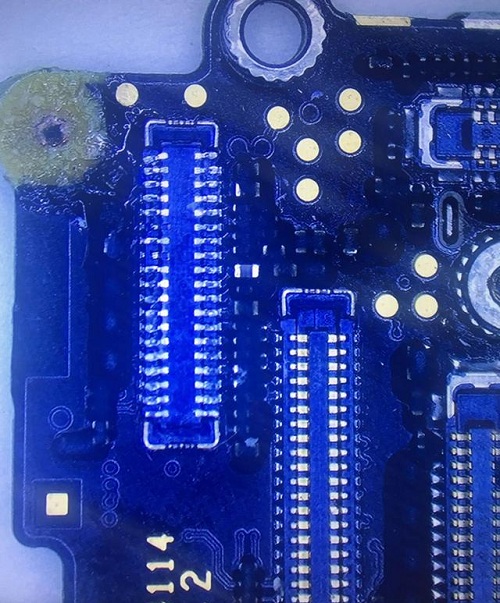

主板正面的顶端有颗螺丝柱已经脱落，而且脱落的大摄像头座子被人用502胶水粘在主板相机座上面了。

iPhone6手机触摸失灵故障维修（图3）

只能用风枪吹下整个相机座，看到满满的502胶水，惨不忍睹。

iPhone6手机触摸失灵故障维修（图4）

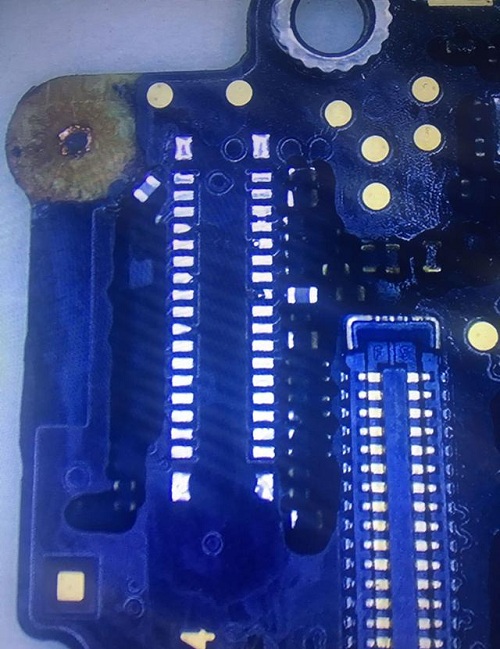

用烙铁清除502，洗板水擦拭干净，为后期装回新相机座做好准备，接下来检查不触摸的故障点。

iPhone6手机触摸失灵故障维修（图5）

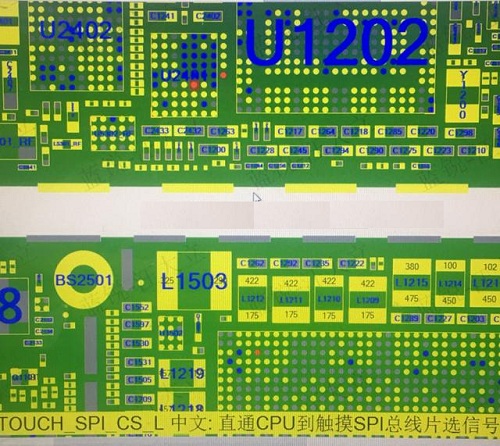

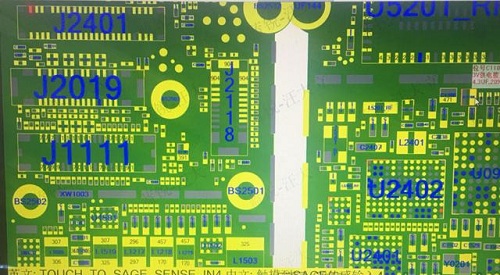

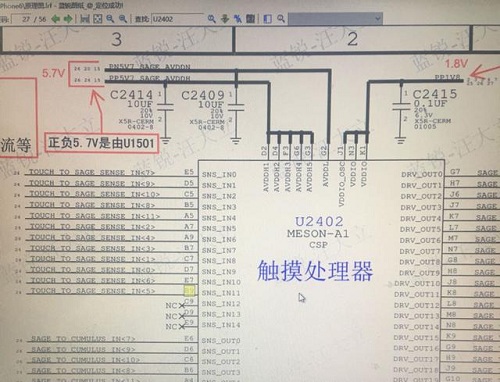

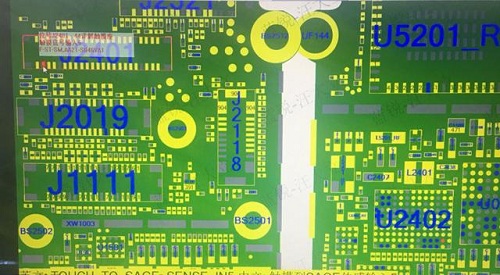

通过测量主板触摸座发现两点异常，本该四百多阻值的一个接地一个无穷大了，通过点位图得知两个异常点都通往黑触摸，而且之前观察主板黑触摸被人动过，看来只能拆下黑触摸U2402一探究竟了。

iPhone6手机触摸失灵故障维修（图6）

iPhone6手机触摸失灵故障维修（图7）

iPhone6手机触摸失灵故障维修（图8）

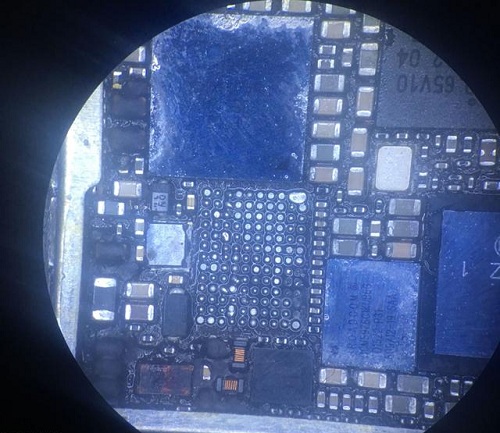

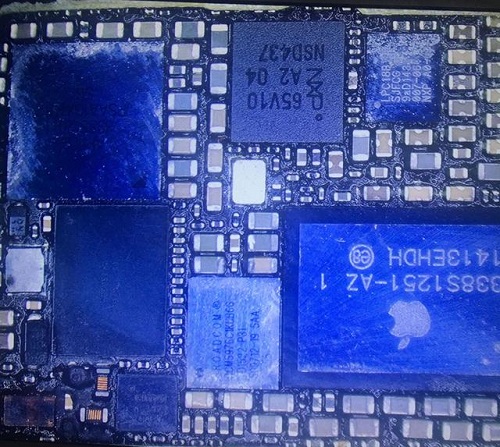

黑触摸拆下后发现右上角一坨连锡，刚好是之前测量异常点通往的脚位，这就不难解释阻值为什么会接地了。

iPhone6手机触摸失灵故障维修（图9）

清理干净黑触摸U2402焊盘，测量底脚阻值没问题，直接换个新的黑触摸IC，然后开机测试还是无法触摸，但是触摸座阻值已经恢复正常。考虑到之前同行黑触摸都能装连锡的水平，而且白触摸也被动过，那就直接拆掉白触摸IC看下情况。

iPhone6手机触摸失灵故障维修（图10）

通过测量底脚阻值发现白触摸直通CPU的片选信号阻值变成了无穷大，看来真的是板层断线或者CPU虚焊造成的。这两种情况都需要拆下A8CPU才能确定，和客户沟通好风险后准备拆CPU。

iPhone6手机触摸失灵故障维修（图11）

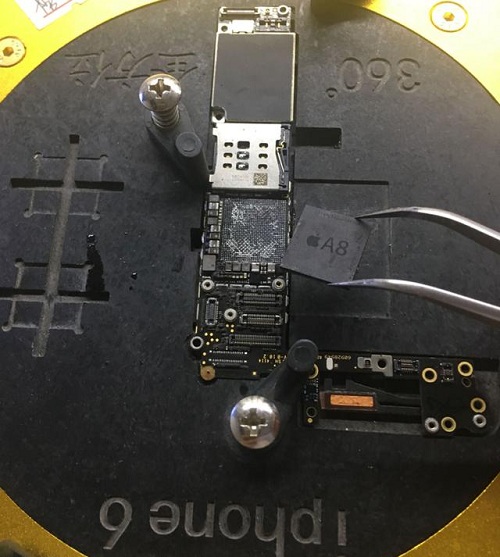

利用专业拆U工具轻松取下A8，可以看到CPU焊盘已经掉漆连锡。

iPhone6手机触摸失灵故障维修（图12）

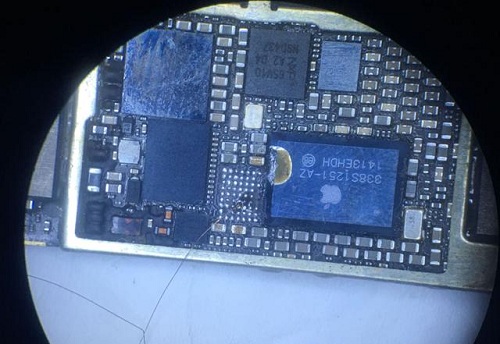

清理干净CPU焊盘后从U2401白触摸IC的片选信号焊点飞出一根导线。

iPhone6手机触摸失灵故障维修（图13）

然后测量主板正面CPU对应焊点和导线之间的通断，测量结果表示主板没有断线，看来之前的不触摸是CPU虚焊造成的，接下来装回CPU就可以修复故障。

iPhone6手机触摸失灵故障维修（图14）

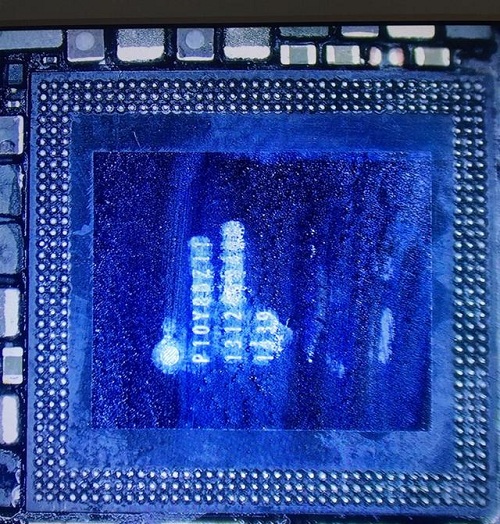

主板CPU焊盘掉漆严重，会导致安装CPU失败率增加，要求对位很准不允许任何偏差，否则容易连锡，考验手工的时候到了，装好下层CPU测量所有数据正常。

iPhone6手机触摸失灵故障维修（图15）

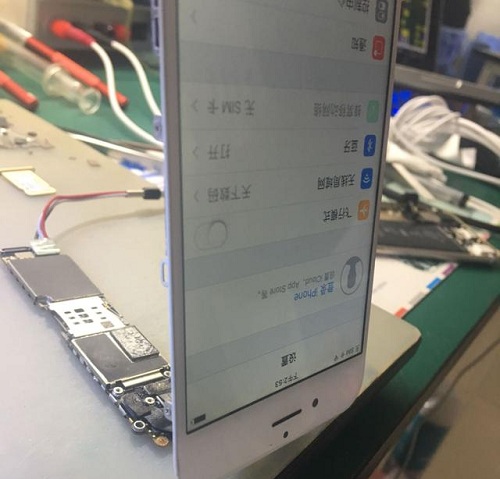

再装回CPU上盖暂存，直接可以开机进系统，测试触摸已经恢复正常。把新的摄像头座子焊接回主板，测试所有功能完好，到此维修结束。

iPhone6手机触摸失灵故障维修（图16）
