【机器型号】：iPhone5S

　　【故障现象】：显示充电，但手机电池充不进电。

　　同行送修一台iPhone5S，说是显示充电，但就是手机电池充不进电。

iPhone5S显示充电但手机电池充不进电维修 图一

　　【维修思路】：

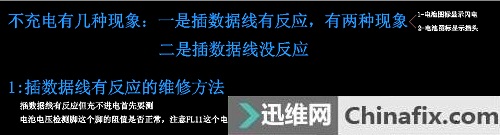

　　手机不充电有几种现象，一是插数据线有反应，二是插数据线无反应。如图：

iPhone5S显示充电但手机电池充不进电维修 图二

　　1、插数据有反应的维修方法：

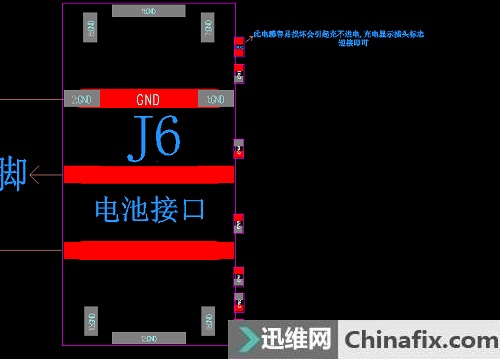

　　对于插数据线有反应，但手机电池充不进电，首先要测电池电压检测脚这个脚的阻值是否正常，特别是FL11这个电感。

iPhone5S显示充电但手机电池充不进电维修 图三

　　此FL11电感容易损坏会引起充不进电，充电显示插头标志，我们把这个电感进行短接，特别是进水机子。

　　如果还是不行就要看对地阻值是否正常了，红表笔接地阻值为450，黑表笔接地1568，阻值不要偏差太多就是正常的。如果对地组织都不正常多半就是电源问题，重植或者更换。

　　如果对地阻值正常，那就只有按照维修直接不充电的方法去维修了。

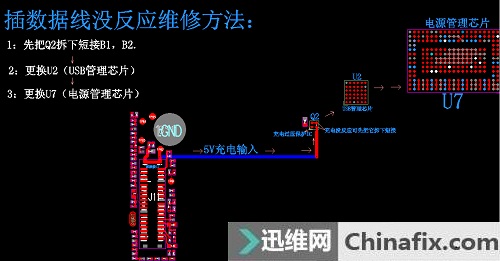

　　2、插数据线没反应维修方法：

iPhone5S显示充电但手机电池充不进电维修 图四

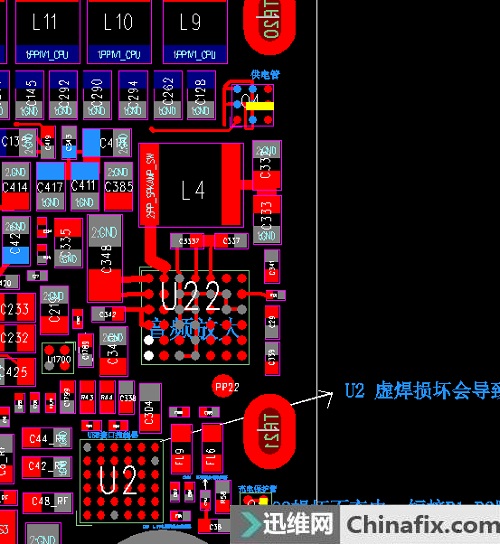

　　外加一个就是Q4，Q4出问题了也会出现不充电或者显示充电但不进电的情况。如图，就是Q2和Q4短接方法。

iPhone5S显示充电但手机电池充不进电维修 图五

　　分析：

　　插上充电器充电，电压经过Q2再到U2，一路送到电源，在C272可以测到5V电压，一路送到U2，在C304可以测到5V电压。

　　如果在C272和C304都测不到5V，那么Q2就坏了，可以按图4的方法进行短接。

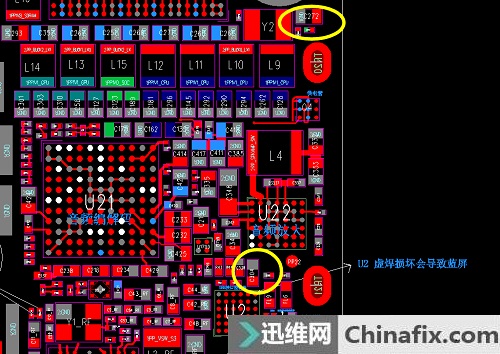

　　如果上面测试的两组电压有一组没有，那么直接把C272和C304连接起来就可以了。C272的位置，如图：

iPhone5S显示充电但手机电池充不进电维修 图六

　　经验总结：显示充电但手机电池充不进电

　　1、短接电池坐旁边的FL11电感；

　　2、短接Q2和Q4；

　　3、更换U2和电源。

　　【维修过程】：

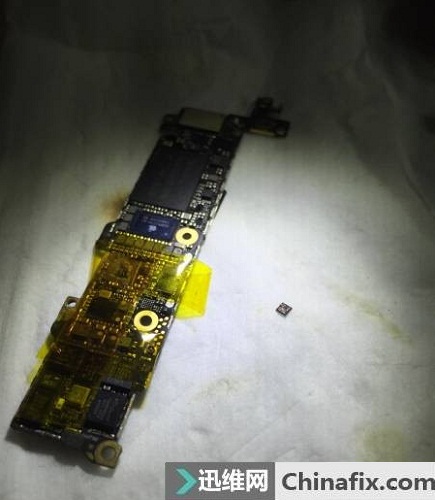

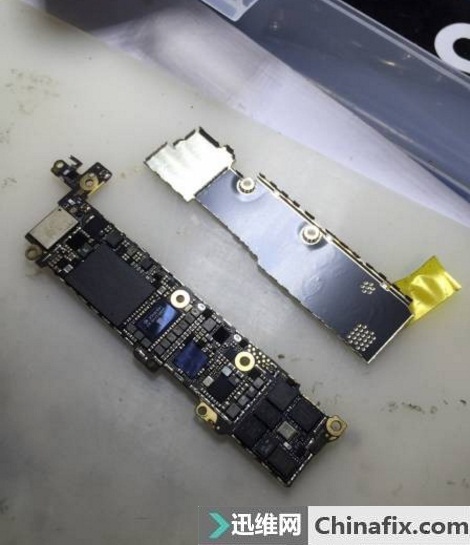

　　iPhone5S插充电器没有反应，手机电池充不进电，可以按照上面的维修思路，先短接Q2和Q4，再更换U2和电源，先后顺序，从简单到难。

iPhone5S显示充电但手机电池充不进电维修 图七

iPhone5S显示充电但手机电池充不进电维修 图八

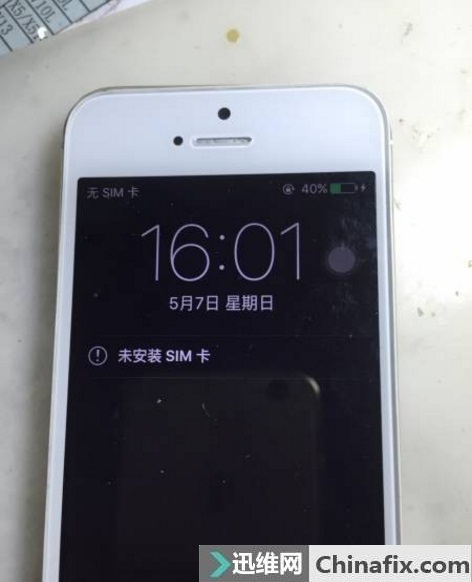

　　更换后，加电测试，充电正常了。

iPhone5S显示充电但手机电池充不进电维修 图九

　　至此，iPhone5S显示充电，但手机电池充不进电的故障排除。
