【机器型号】：iPhone6S



　　【故障现象】：手机WiFi故障 导致故障扩大





　　同行一台iPhone6S，开始是手机WiFi问题，修手机WiFi后，结果越修故障越多，最终导致主板无法修复。对于被修过无法修复的主板最完美的解决办法就是搬板（把故障板的CPU、基带、基带码片、硬盘全部安装到一个之前可以开机的主板上，比如工程板或者ID板），当然搬板的前提是CPU等套件还没有彻底损坏，如果之前CPU被人动过，那么也就不用搬了。

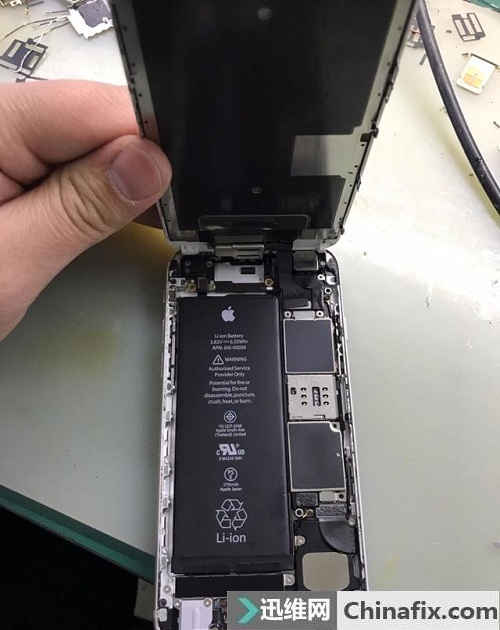

iPhone6S WiFi故障导致故障扩大 搬板维修 图一



　　此手机硬盘被人动过，基带电源、射频芯片、大电源、手机WiFi模块都没了，只有CPU没有被动过，客户说之前是开机的。



　　首先拆解原主板的CPU。

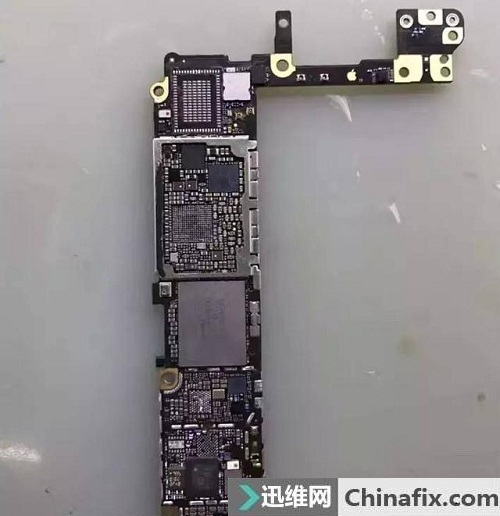

iPhone6S WiFi故障导致故障扩大 搬板维修 图二



　　处理完CPU上的胶，重新锡后，把CPU的下层和上盖分别装到已准备好的空板上。



iPhone6S WiFi故障导致故障扩大 搬板维修 图三



　　装完CPU，紧接着安装基带，不能刷机，原来主板的基带和现在的CPU不是一套，刷机会报错误4014，很容易被误以为CPU没装好。安装基带之前先用测试架读取原来主板的码片信息，写入到新的主板上。



iPhone6S WiFi故障导致故障扩大 搬板维修 图四



　　安装基带。



iPhone6S WiFi故障导致故障扩大 搬板维修 图五



　　安装硬盘。



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图六



　　然后装到机壳上。



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图七



　　开始重新刷机。



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图八



　　激活测试。



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图九



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图十



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图十一



　　测试没问题后，重新安装主板屏蔽罩。



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图十二



　　看下新老主板的对比照。



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图十三



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图十四



　　继续装机，测试一整天，毫无问题，由于手机WiFi问题导致的主板故障维修结束。



iPhone6S 手机WiFi故障导致故障扩大 搬板维修 图十五
