【机器型号】iPhone5



　　【故障描述】机器进水后，出现竖状花屏现象。



　　【维修过程】



　　第一步：拆机，主板并没有明显的进水痕迹，重点检查液晶接口：测量接口的液晶供电1.8V，5.7V--5.7V。



　　检测后发现PN5V7-SAGE-AVDDN短路。阻值为0，断开5.7V电感，确定是J5液晶接口短路还是前级电路导致的，测对应J5的一头FL61不短路，确定是前级电路导致的故障，再追查下去，发现5.7V是U15显示电源IC输入的。



iPhone5 进水后，竖状花屏维修思路分析 图一



iPhone5 进水后，竖状花屏维修思路分析 图二



　　第二步：断开FL33，测量对应U15的那一条线路，发现不短路，并且测试了电容C85又5.7V输出，这个情况说明FL33输出到的地方短路了！既然不是液晶接口，那就可以判断出这个5.7V还供电到其他地方，继续搜索图纸：

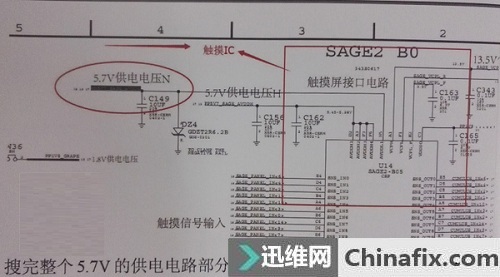

iPhone5 进水后，竖状花屏维修思路分析 图三



　　第三步：搜完整个5.7V的供电电路部分，发现原来还有给触摸IC U14供电，那问题就可以圈定在触摸IC这里了，既然前面的液晶接口和U15都没有问题的话，我们从上两张图中就可以看出来，可能坏的东西有U14（因为短路不可能虚焊），还有滤波电容C438和C149！因为更换U14工作量会比较大，所以先把两电容拆掉，结果把C149拆掉后，果然一测不短路了，上屏开机正常。



　　【总结】

　　造成故障现象的原因有很多，用本案例相同的维修手法更换个电容C149就可以。而有的还可能是CPU的问题，按照电路分析修下去，有10%可以判定那个东西损坏了。
