手机MP3中背光电路是相对非常独立的部分，电路来说有3种。1 电感升压

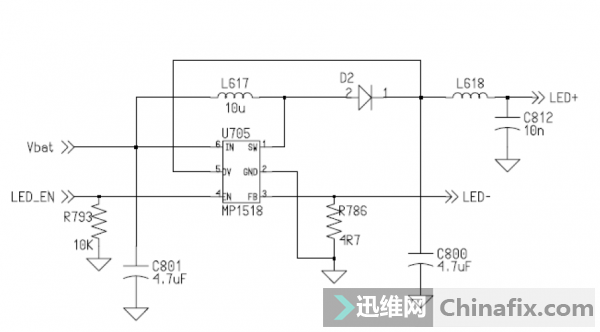

　这种叫BOOST电路，特点是电感一端接电源输入，通常就是电池，电感另外一端接芯片内部N MOSFET 的 D，开关信号加在电感一端，给电感充电，通过二极管给负载放电。LED是电流器件，所以驱动LED需要的是横流而非恒压，恒流驱动的原理是电流反馈，也就是图中的R786，因为LED得电流会流过此电阻，I*R=电压，所以此电阻上的电压除以4.7ohm就是想要恒流的值。而对芯片来说FB端的电压值是确定的，MP1518为0.1V ，那么电流为21mA 。通常LED的电流为15-20mA左右。
此类电路检修思路

　查电感有无电压，如无则查供电，如有，则查使能信号，如有则查FB端电压，如无则查使能信号，FB端电压过低，则查反馈电阻本身对地电阻，看是否短路。比较容易损坏的通常是反馈电阻，和二极管。

　2 电荷泵升压

此类电路无电感，用电容代替，使用电荷泵升压，升压原理就是高速改变对电容充电方向，使的电容2端的电压得以提升，通常是2倍压 。

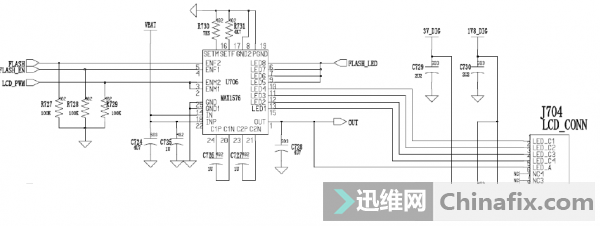

图中上半部分就是升压部分

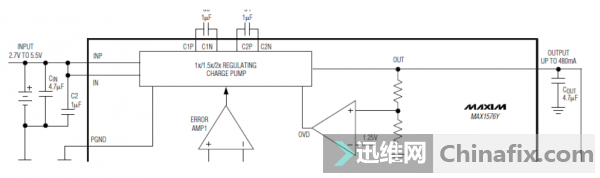

靠C3 C4 二颗1uf电容充放电升压，

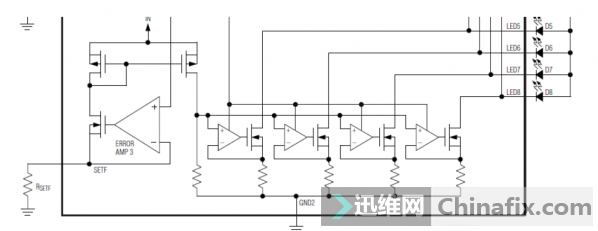

　恒流用的是压控电流源+ 电流镜电路 1推4。所以横流值为233*0.6V/反馈电阻，为18.6mA，同时夏新的这款手机用此电路4路输出并联驱动了闪光灯。因为手机闪光灯所需电流较大，所以4路输出并联，可以算出闪光灯所需的电流为90*4=360 mA

　检修此类电路思路

　看电荷泵输出是否正常，查EN信号，如果EN有儿电荷泵输出无（图中1脚），通常是开关电容损坏，如果输出有，则查反馈引脚电压是否正常，如果EN有，开关电容正常而输出。无则用示波器查开关电容波形。

　3 线性

　这类芯片用的不是很多国产SI EN产的多是此类芯片

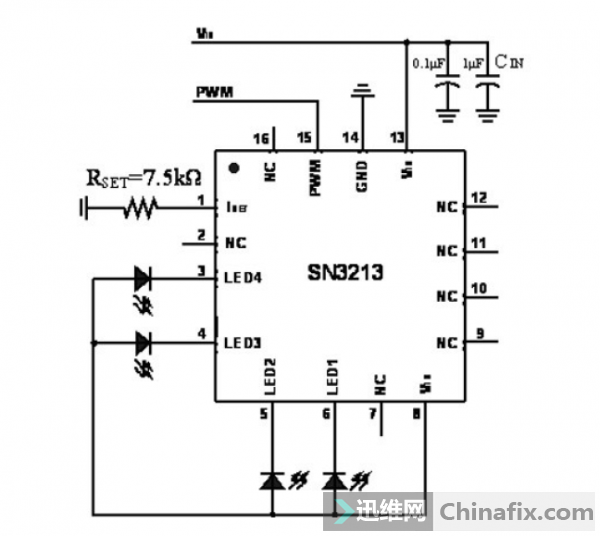

工作原理，此类电路不升压，相反的降压，因为大家知道白光LED的工作电压为3V电压，而手机MP3中电池为LI-ION，电压范围为3.3-4.2v，所以只要显示屏中的背光LED不是串联就无需升压。图中设定电流的为RSET，原理跟电荷泵恒流类似。检修思路，测量EN信号 供电。最后说下EN信号通常会用EN信号调光，调光原理就是EN信号加PWM信号。改变PWM的占空比来改变恒流值所以EN信号在100%亮度的时候应该为3V左右，否则不正常。
