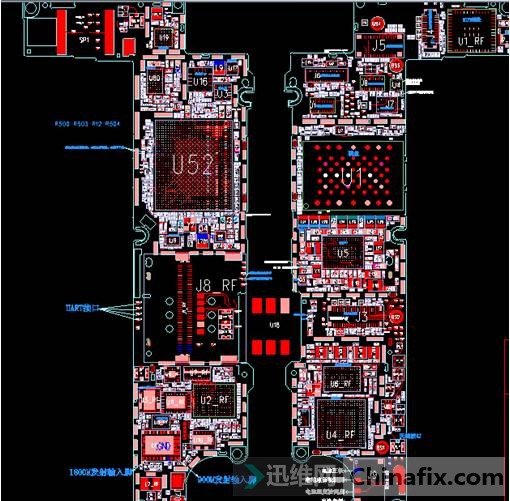

主板点位图

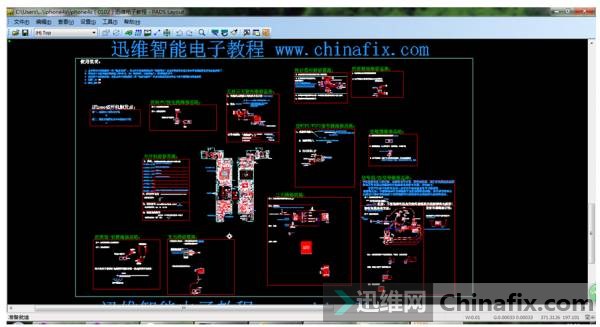

　　手机维修思路

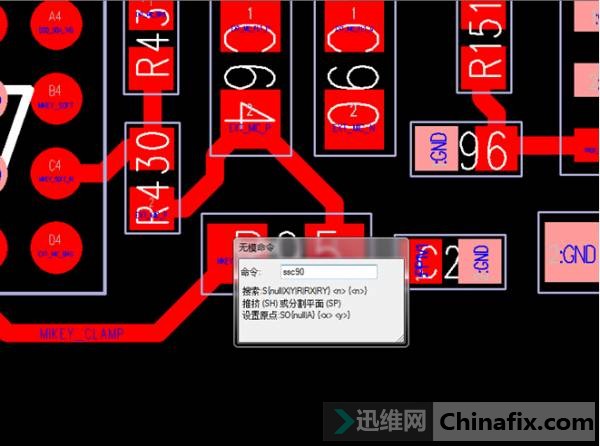

　　在键盘上输入：“SS+元件位置号”可以定位位置，如SSC90，可以查找C90这个电容的实际位置。请注意一定要输入完整的位置号，比如射频部份的R17_RF，必须输入全名SSR17_RF

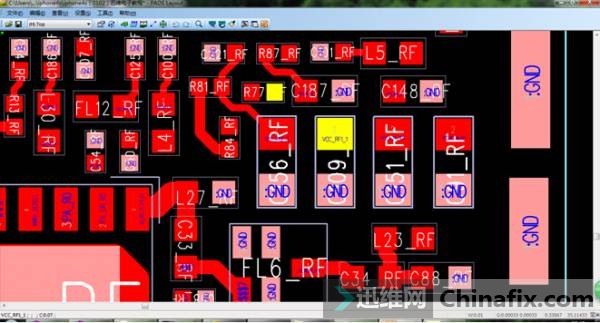

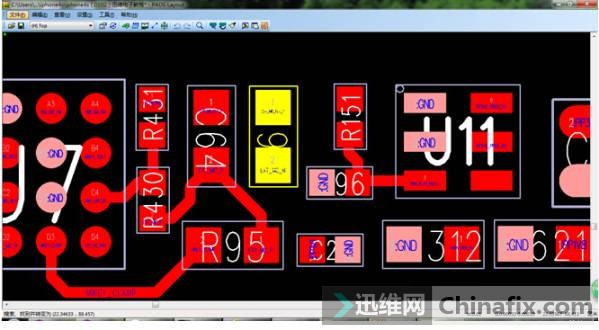

　　自动定位到C90的所在位置。

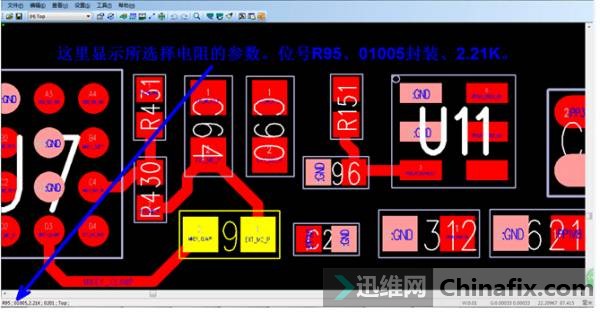

　　在空白位置点击右键，弹出的菜单中选择：“选择元器件”，左键点击任意元器件，在左下角会显示出：元件的型号、位置号、封装大小、参数。

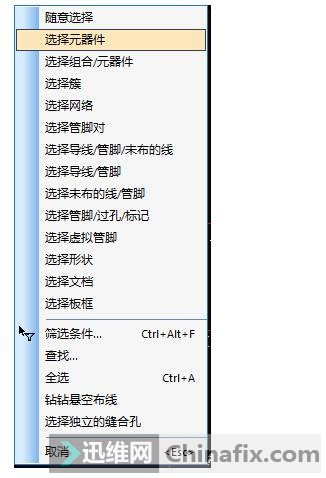

　　在空白处点击右键，左键点击“选择元器件”

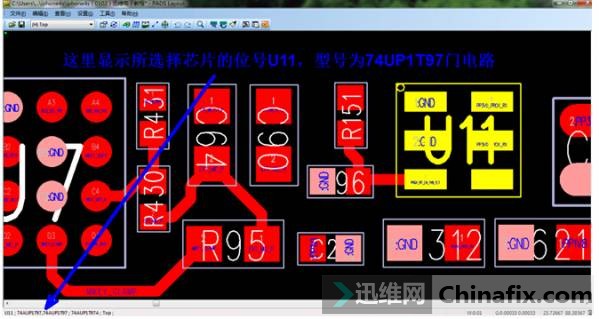

　点击想要看参数的元器件

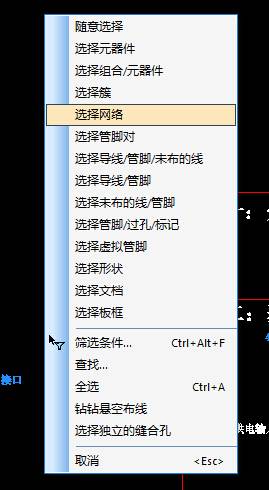

　　在空白位置点击右键，弹出的菜单中选择：“选择网络”，然后左键单击任意一个信号或供电，相连的线路都会显示黄色，方便断线查找飞线位置。

　　点位需要查看的信号或供电，如点击电池供电，所有黄色的点都是相连的。

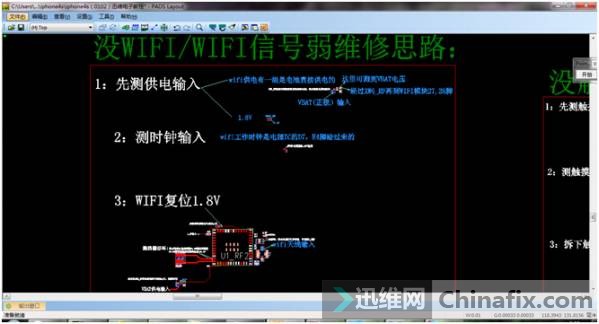

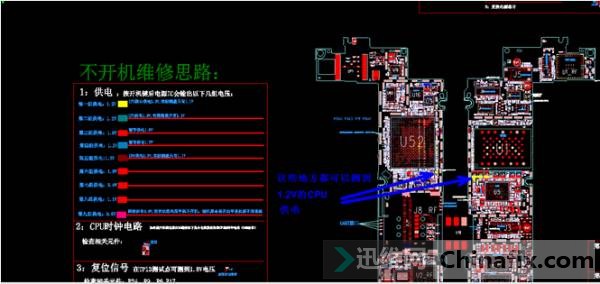

　　在各个常见故障维修思路里，按照步骤1、2、3……，一步步检测，上面标有正常电压，点击维修步骤后面的测量点，主板点位图上也会显示相应的黄色点。这些点都可以作为测量点。

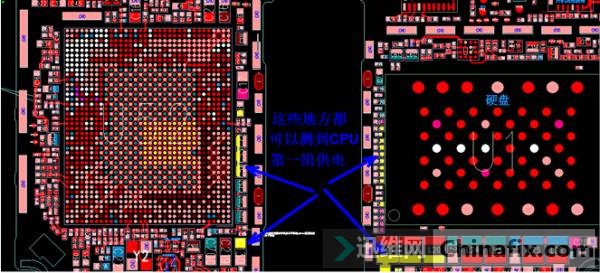

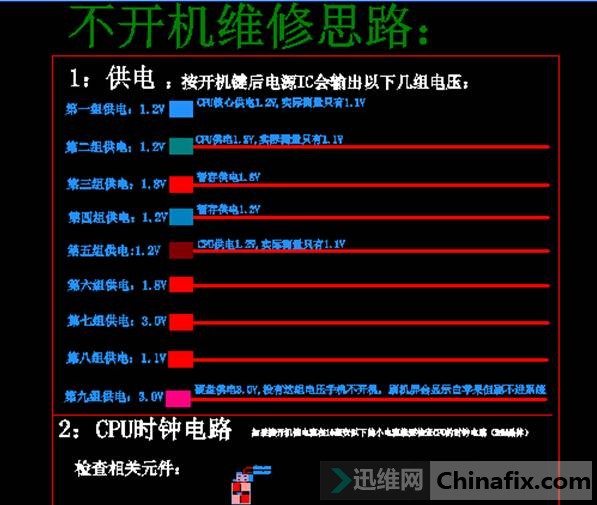

　　点击第一组供电

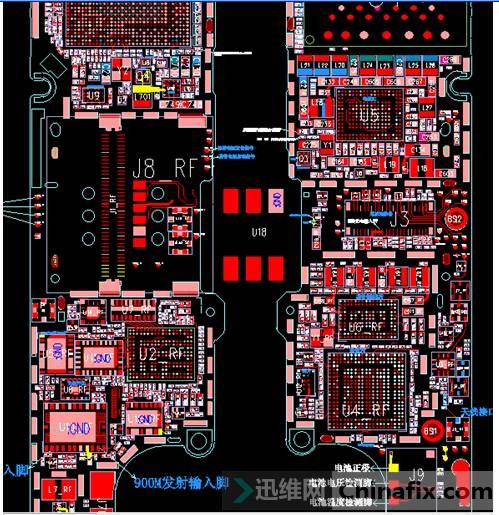

　　放大主板点位图

　　主板实物图

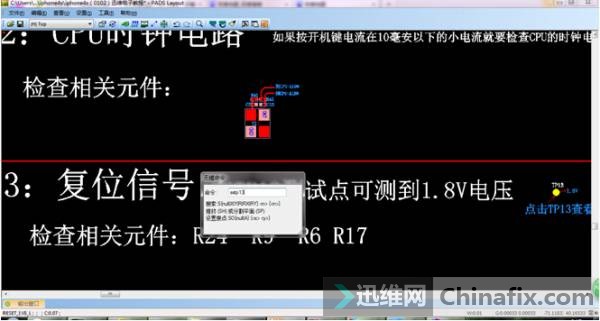

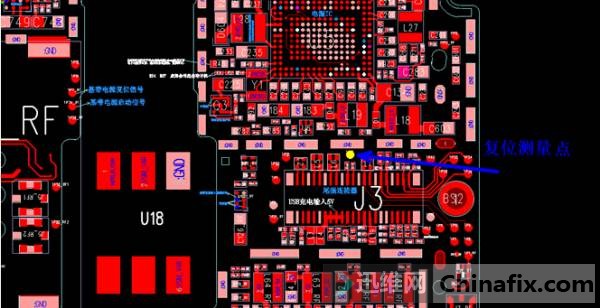

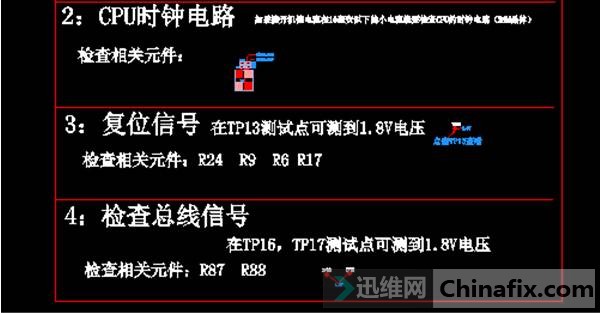

　　对于某测量点太小，在主板点位图里看不清楚的，可以放大后再搜索测量点或元件，如不开机中的复位测量点，点击后看不清楚在主板的位置。可放大后直接搜索TP13

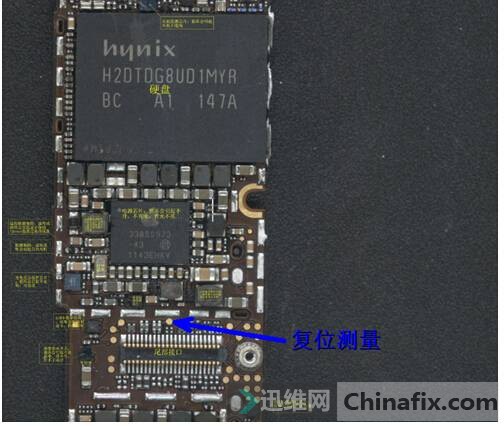

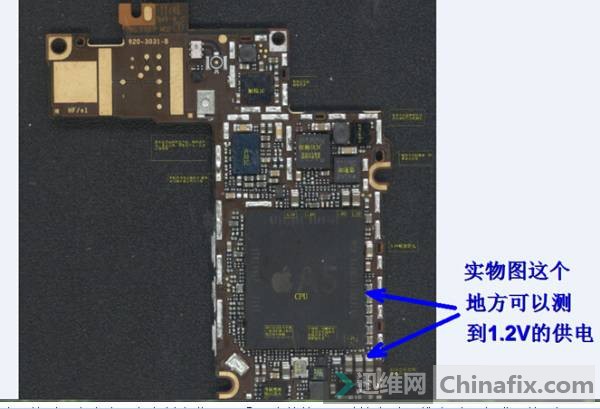

　　实物上的测量位置

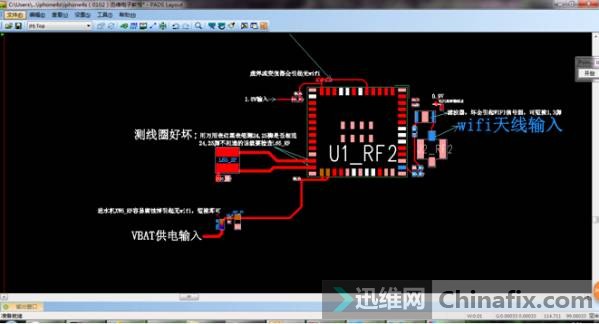

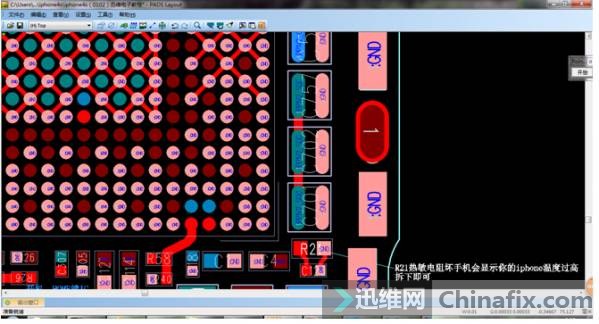

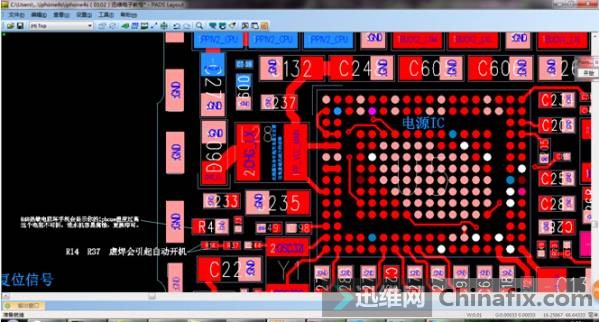

　　在维修系统的主板点位图上，一些常坏的元器件都会标识出来

　　苹果手机维修电子教程下载链接：http://pan.baidu.com/s/1ntICsWT

　　包括教程使用说明，配套使用的软件，图纸以及电子教程。

　　==========================================================
　　本月20号迅维智能手机维修系统将会正式发布，包括苹果IPHONE全系机型、三星、小米，IPAD！敬请期待~　　

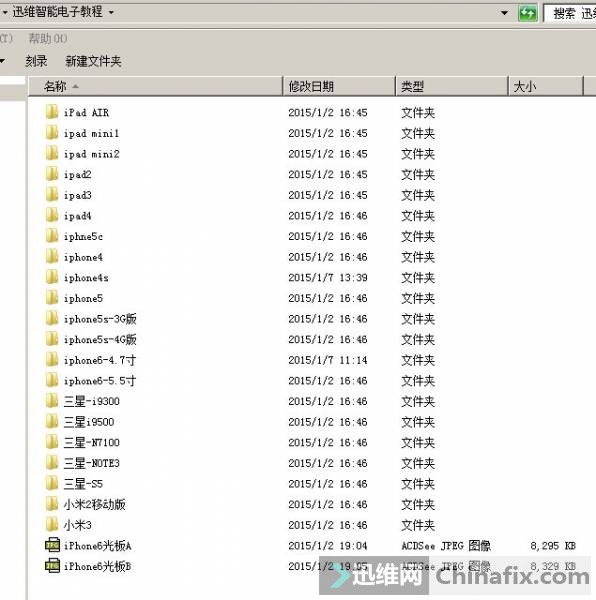

　　以下是20号发布的迅维智能手机维修系统包括的全部教程截图：
