【故障机型】iPhone 7

　　【故障现象】iPhone7和衣服一起漂洗两小时后捞出来不开机

【故障分析】

           手机惨不忍睹了，全板腐蚀，客户说手机可以不要，但是要资料。进水机无非就是短路，烧原件。好在客户进水之后没有强制的去开机，去充电。

【维修过程】

　　客户手机拿过来的时候手机里面还有水，烘干8小时。烘干之后测量PP-VDD-MAIN短路，熏松香，排查短路就不在做过多复述了。

　　短路修好之后，触发正常。电流跳变也都正常。但是屏幕没显示，仔细观察之后的确是无显示，并非无背光。直接更换显示供电芯片

　　图中可以看到，显示芯片下面腐蚀的很严重。清理干净，更换。结果依然不显示。

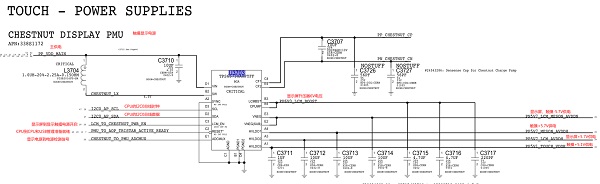

　　看来没那么简单，我们来看显示供电的工作原理图。

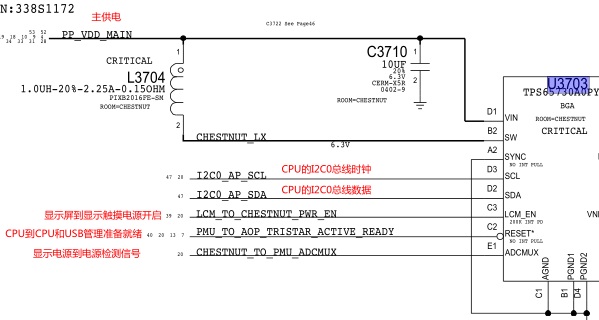

　　原理图中可以看出，显示正常工作的话，会输出5.1V 6.0V 5.7V -5.7V供电。接电开机测量。上述哪些供电一个都没有，也就是说显示芯片根本没有正常工作。那么我们就着重查显示芯片的工作条件。

　　PMU_TO_AOP_TRISTAR_ACTIVE_READY而该复位信号不但连接显示芯片，还连接USB管理芯片，连接电源和CPU，有可能是进水导致把该信号相连的原件烧坏，直接拆到USB芯片，接屏开机，正常显示白苹果，但是进不去系统，因为我们没装USB芯片，更换USB芯片之后开机，正常进系统，保资料成功。

　　【维修结果】正常
