到手一块LA-4031P仁宝的笔记本主板,故障现象,按触发开关无动作，无电流跳变。
老步骤,到手的板子先不要着急上电,首先目测有无明显的掉件,元件烧坏。然后测量各大主要测试点的对地阻抗，公共点阻抗，3V5V电感阻抗以及内存,桥,总线,CPU各大电感的阻抗,看是否有明显的异常,有无短路情况!
经过测试,这块板子的阻抗没发现明显问题,拆掉CMOS电池,插入可调电源（限流0.5A,防止出现大电流扩大故障范围!），待机有0.01A正常，按平常说有些主板拆掉COMS电池之后会自动上电，但这块是需要按开关按钮的。按开关按钮之后反应，无电流跳变，查吧！
这块板子的3V5V一插入适配器电源就会出来的，测量3V5V正常，所以测下一步，内存，桥总线发现没有，所以CPU就不用说了。内存电压没有的话，只能说开启内存的信号SYSON没过来，那么我们直奔EC与此信号的去向一路查下去！
这信号开启+1.8VP内存主供电的。SUSP这个信号开启内存负载供电0.9VP,这个供电没有的话,会引起机器上电不跑码,这是二代内存的特点,值得注意!
这开启信号是开启S0电的信号一路会开启很多的供电，任意一路短路都会引起掉电保护或者不亮机器。
:
这个信号，EC明显没有发出来,无3.3V电压，好吧，只能查EC的几大工作条件了主要查EC的几大工作条件，供电，时钟，复位. 经过测量，EC有+3VALW_EC3.3V供电,主供电+EC_AVCC3.3V。
这个EC有一个32.768KHZ的晶振，用示波器测量也没问题。

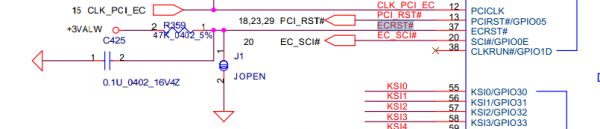

EC有待机供电的就会有自主复位，正常。
在这个主板中,如果要使EC发出RSMRST与PWRBTN_OUT#这两个信号，那么EC的待机条件必须满足，EC读取BIOS数据，与BIOS数据交换，等待触发开机信号。
条件都正常了,就看开关跳变与EC给南桥的复位RSMRST与PWRBTN_OUT#开关信号经EC之后通知南桥,退出休眠睡眠状态!
下面这个是开关是触发的高低高的触发过程,测试开关按钮的时候是有跳变.正常. 但是EC没有发出RSMRST与PWRBTN_OUT#这两个信号,明显的有问题,刷BIOS之后还是没有，果断换掉EC。
换掉EC之后电流开始跳变，电流跑到0.4A的时候，傻眼了，不动了，过了一会儿掉电，我戳！后面还是有问题，继续查呗！一步一步来，测量内存供电，桥供电，总线供电都出来了，就是没有CPU供电，VR_ON都出来了EC这里已经发出来了。
CPU这个信号，在发出SYSON之后延时发出的，测的MAX8770里38脚无电压！PR125这个0欧姆的小电阻不知道什么时候搞掉了了，果断补上一个！
