一：注册

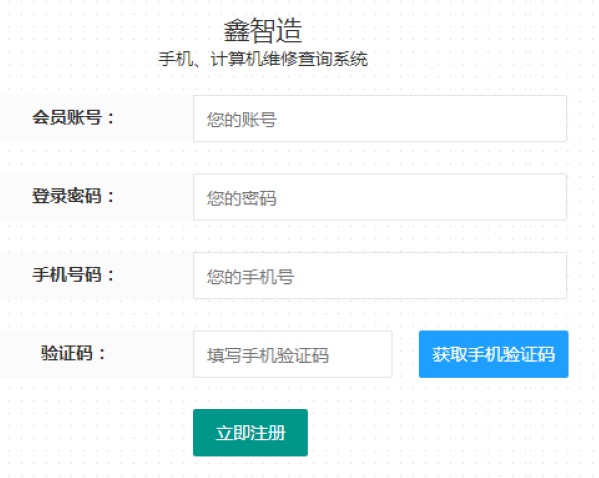

　　打开客户端，点注册

　　中国大陆用户使用手机注册，非中国大陆用户请按提示通过人工注册。

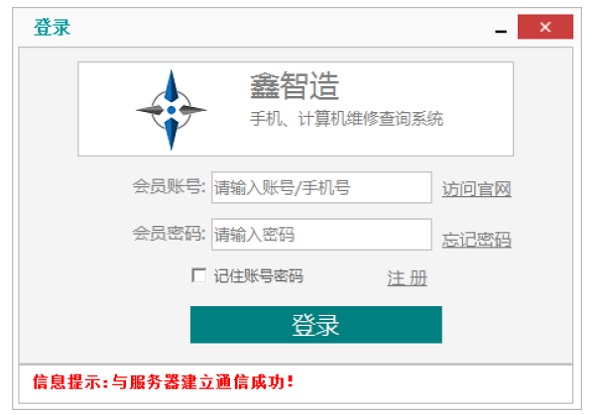

二：登录

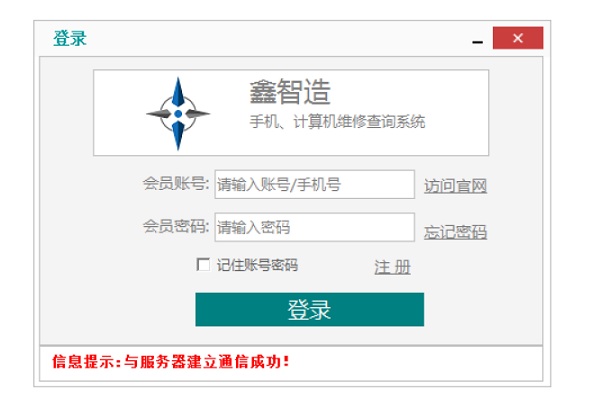

　　输入账号或注册的手机号、密码，点击登录按钮。

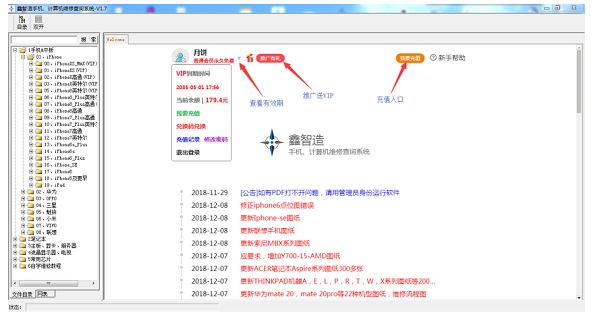

三：界面简介

　　1、查看账户信息、充值、兑换有效期、充值记录，修改密码、退出登录。

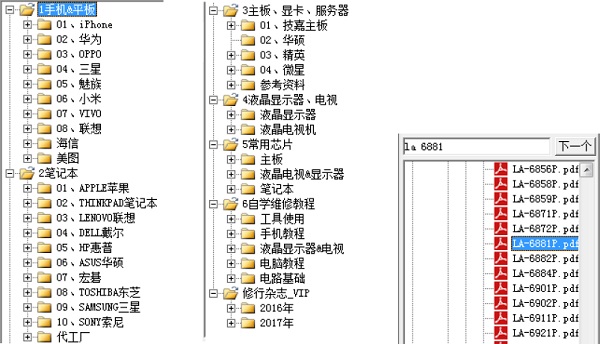

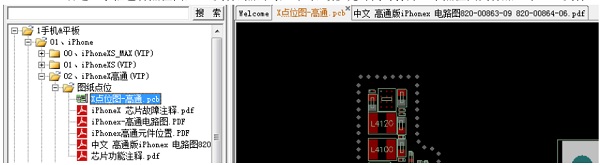

　　2、目录包含手机、平板、笔记本、主板、液晶显示器、液晶电视、常用芯片数据手册、自学维修教程。文件夹前面带“+”的，是有下一层目录或文件，文件夹前面没有“+”的，是待上传资源。（如下左图），点位图文件格式是.pcb，电路图等文件格式是.pdf。本系统大部分资源永久免费使用，文件夹带VIP的才需要VIP。

　　3、支持模糊搜索，如：LA（空格）6841，回车或点击搜索，循环查找（如上右图）。

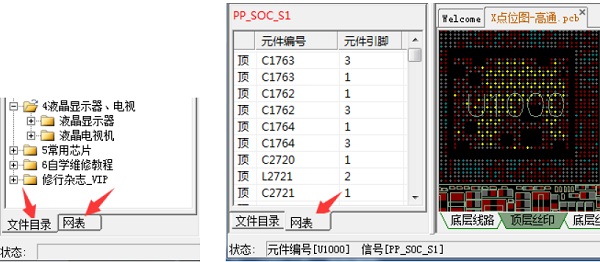

　　4、文件目录&网表

　　文件目录：当前可以查询和使用的文件

　　网表：当前点位图中选中的信号包含的元件编号和元件的引脚（在浏览点位图时，双击对应的元件编号，将把对应元件放置在点位图浏览器中心位置）。

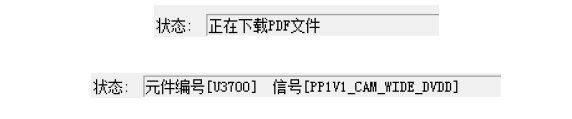

　　5、状态指示

　　文件打开前指示正在操作的状态，包含 PDF 下载和点位图文件下载，文件下载完成后，点击点位图的零件信号后，显示当前被选中信号的元件编号及信号名称。

四：开始使用

　　1、打开需要查阅的文件，双击 PDF 文件，如果存在点位图文件，会自动被打开，点位图也可以单独打开。

　　右边显示框包含点位图，PDF 文件，点击对应即可，最多允许同时打开 1 个点位图文件加 4 个 PDF 文件。

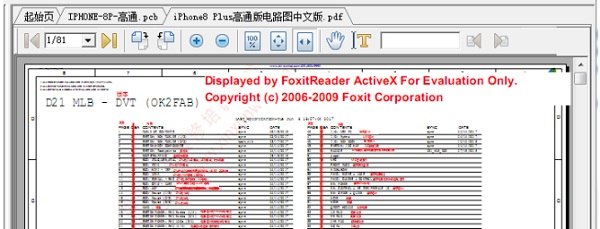

　　2、PDF 阅读器包含按钮依次为：当前显示页面、页面旋转、页面缩放、文件原尺寸、合适页面、文件适宽，平移拖动、文本选择、查找框、查找上一个、查找下一个。

　　注：按住键盘 CTRL 键，同时滚动鼠标滚轮可以快速缩放 PDF。

　　允许同时开启最多 4 个 PDF，如果开启第 5 个，将会覆盖最右边的 PDF 窗口。

　　点位图模式下，工具栏按钮如图所示，依次为：目录树收缩/展开、放大、缩小、填充窗口、刷新、查找元件、查找代换元件、逆转 90 度、顺转 90 度、水平镜像、取消选中、颜色设置、元件高亮蒙版开关、阻值图开关、窗口双开、语言切换。（提示：鼠标悬停在图标上会显示按钮名称）。下面介绍几个主要功能。

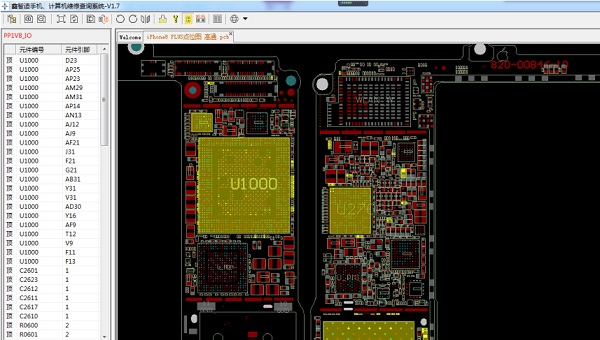

　　鼠标操作：左键右键均可按住拖动点位图，滚轮缩放，点击元件引脚后，同信号的元件引脚会高亮显示，

同时元件也被高亮标记（可通过“蒙版”按钮开启/关闭此功能），左边网表自动显示（在浏览点位图时，双击网表中对应的元件编号，将把对应元件放置在点位图浏览器中心位置）。红色为信号或供电，当它被选中后，所有连通这个信号的元件被高亮显示。可以通过“配色设置”工具修改点位图的各种颜色。

　　注：灰色是接地，不可选中；深青是空脚，可选中，方便查看整板的哪些是空脚。

　　如果需要扩大显示范围，可以点击目录按钮，关闭目录&网表显示区域，查找同参数元件的方法：

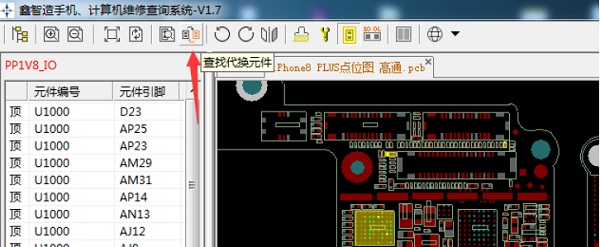

　　① 点击“查找代换元件”，使其处于被选中状态

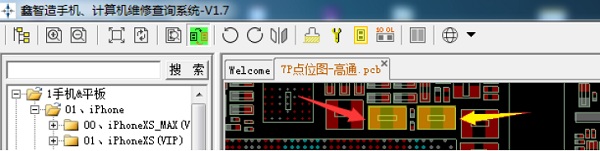

　　② 如图红色箭头所示，点击需要代换的元件时，可以代换的元件会如图黄色箭头所示标记出来。

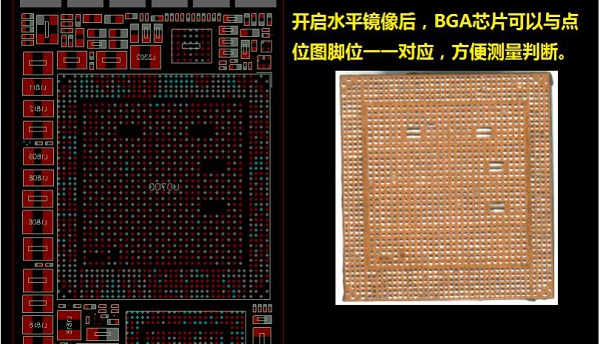

　　水平镜像：主要是高级维修中，方便测量 BGA 芯片本体是否损坏。当打开水平/垂直镜像后，把 BGA 芯片翻过来，可以一比一的对照测量相应的脚位二极体值，从而判断芯片本体是否损坏。

　　阻值图开关：点击后可以切换显示为“阻值模式”，或是“信号名称模式”。未点击“阻值图开关”默认为信号名称模式，此时显示元件位置号和脚位信号名称：

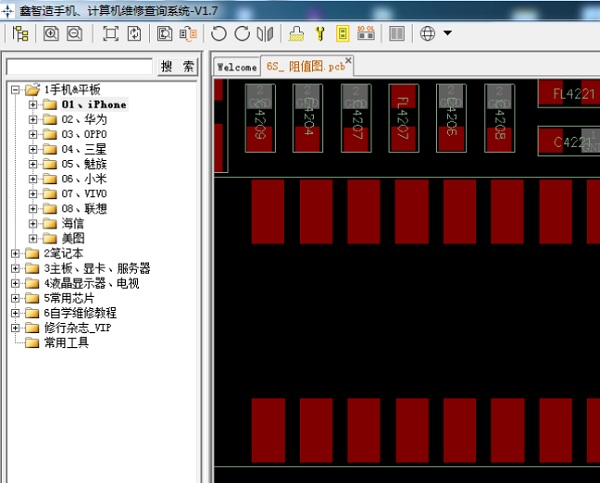

　　点击“阻值图开关”后，切换为阻值图模式，此时只显示脚位的对地二极体值：

　　3、文件互通（点位图跳转 PDF、PDF 跳转点位图）

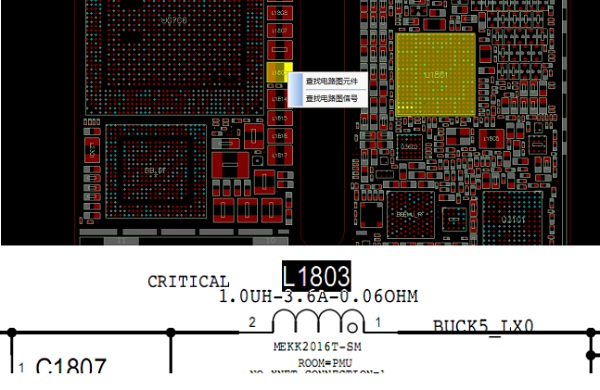

　　点位图跳转 PDF：在点位图和电路图都打开的情况下，左键单击点位图中要查询的元件引脚，然后按右键，可以查找原理图中的元件或者信号，程序将自动跳转到 PDF 对应的位置。（有些情况下，需要配合 PDF中“查找下一个”使用）。

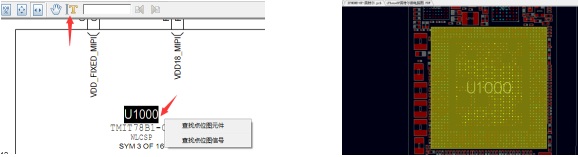

　　在PDF中也一样可以跳转：使用文本选择工具选择对应的元件位置号或信号名称，将会自动弹出选项，点击相应的选项，即可自动跳转到点位图中对应的位置。（在维修思路和案例中，红色是信号，蓝色是元件）。

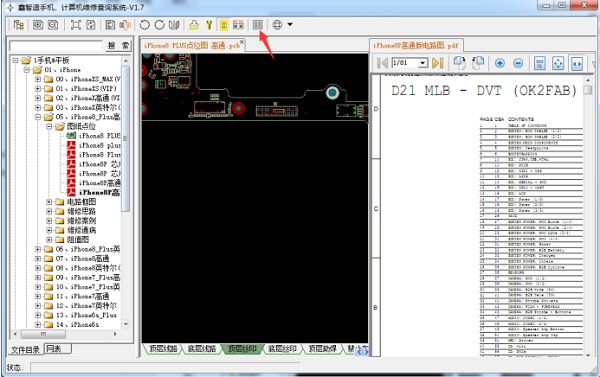

　　4、双开功能：点击顶部双开按钮即可开启。

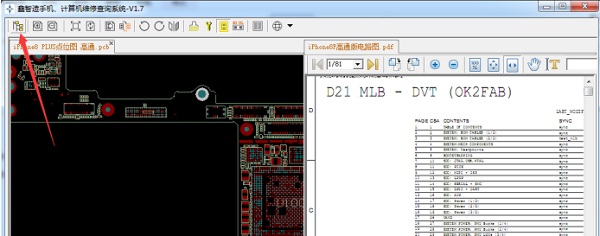

　　点击目录按钮，可以关闭和打开目录&网表，用于增加显示范围。

五、常见问题

　　1.该软件完运行过程中有时会后台访问服务器，这会消耗您一些网络流量和主机资源，断网就不能运行，如不认可，请立即退出该软件并删除！

　　2.该软件对您的电脑是安全的，运行中会对文件进行缓存，加速访问速度，升级时会对文件进行修改，这可能会引起杀毒软件&安全软件的误报，这种情况是安全的，可以放心使用;

　　3.登陆不了时请检查网络是否问题、软件是不是最新版本（下载最新版本），也可能是服务器正在升级。

　　4.打不开文件夹：文件前面没有“+”，表示资源未上传，需等待管理员上传文件。

　　5.找不到你要的资料时请提交反馈，我们尽最大能力寻找并发布。

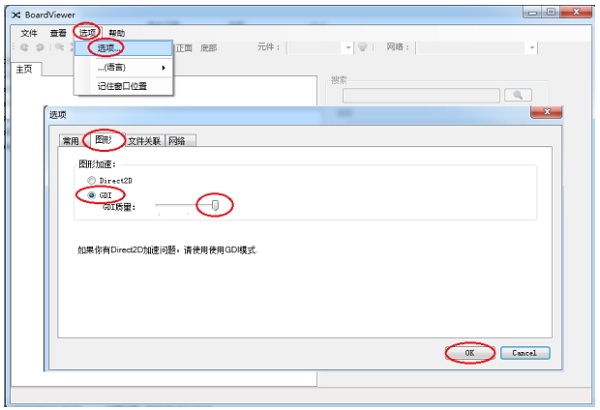

　　6.由于华硕点位图 FZ 格式兼容性问题，调用的第三方软件打开。如果打开第三方软件立即报错，首先确认电脑是否安装..netframework，如果软件能打开但点位图打开报错，可以点击选项--图形，把 GDI 选中，拉到最右边。
