主板型号：顶星TM-845GVML2

故障：不通电

故障分析：一块顶星 Intel芯片组 845主板 点开关无触发。

一看不通电的板，这不前几天饼哥刚刚讲完的嘛 五+三 五个待机条件：VCCSUS3_3 VCCRTC RTCRST  32.768KHZ  RSMRST# 三个触发信号：PWRBTN#  SLP_S3#  PS_ON#插上诊断卡插上电源，诊断卡待机灯亮 3VSB正常。,。

检查跳冒没跳反，测跳冒第一电压脚3.24V 正常。

测晶振两脚电压分别为0.23V和0.25V ,根据Intel芯片组0。1V-0.5V左右，因为没有示波器，暂且认为晶振是好的。

因为没有图纸，无法确定RSMRST#测量位置，所以先跳过这一项！到这里南桥待机五个条件完了，现在测触发电路信号，开关针5.08V正常。

查IO83627HG-AW 找不到-AW的，就找到一个83627HG的数据手册，查看脚位定义。开关针进IO的68脚，触发开关，测IO 68脚电压低高低跳变正常。

根据数据手册，从IO 67脚输出PSOUT#给南桥，测量电压高低高跳变正常，说明IO以后发出信号给南桥。根据时序，南桥收到IO发出的PSOUT#信号后会发出SLP_S3#信号回到IO 73脚，没触发时73脚为低电平，触发后73脚持续高电平，正常！

正常情况应该是IO收到SLP_S3#信号后，72输出PS_ON#信号拉低电压绿线，使ATX电源开始工作，实际测量触发开关后，72脚有输出低电平！但还是不通电！到这里就郁闷了，既然5+3全部走完了！为什么还不上电呢！是不是IO到72脚到绿线断线了呢！想到这里，就动手直接测量ATX插槽绿线，发现触发开关针之后，ATX插槽绿线持续高电平，正常情况应该会被拉低的。到这里就可以确认IO 72脚到绿线之间断线了！这个就头大了，要跑线。这几天跑线跑的头晕眼花！好吧！为了找出元凶，就跑吧！

从绿线开始跑，首先看到绿线分两路从ATX插槽出来，一路出来连着本体标示为472的电阻，电阻另一端为粗粗的线，测了一下不是接地，应该是上拉电阻吧！

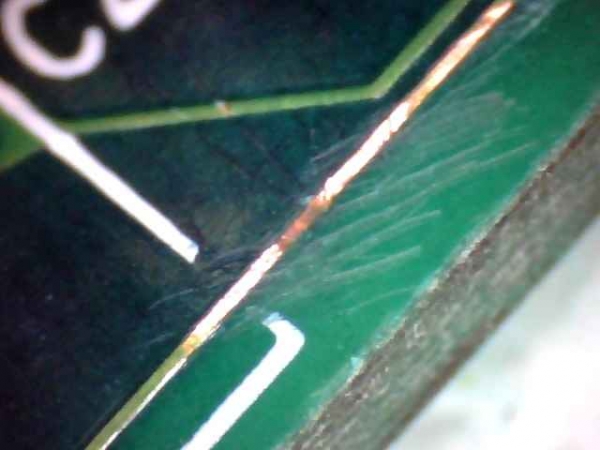

另一路从板边出来，一路跑啊测啊量啊，万用表一路响，突然，跑到BIOS附近的时候，表不响了，仔细观察发现这边有一个很小的刮痕，难道这么快就找到元凶了？小心刮开小刮痕两边的绿油，量了一下，真的两边不通了，好吧就是它了！拿出刀子把这片刮开，用高倍放大镜看了一下，很小很小的断线，用肉眼都无法观察的！

既然找到元凶，那就开始干活吧！上焊膏上锡补线，由于本人第一次补线，水平有限，有点粗糙！

好了完工。插上电源，上诊断卡，点开关，可以通电了。

上CPU,上内存跑码了，此板修复，看来这段时间跟饼哥没白学！哈哈！
