本文由迅维培训实地学员原创，迅维论坛ID：八面玲珑888

　　事件；仁宝3261p，起死回生，重见天日。

　　时间；3月27日下午至3月28日上午。

　　地点；迅维基地实践室。

　　人物；迅维学员小高同志。

　　3.27号，一来到学校就听喜哥宣布了一个振奋人心的消息，基地新到了500片仁宝的故障板，听到这个消息教室里沸腾了，恰好今天就是讲仁宝时序，真是理论与实践完美结合啊。整个上午时间，教师里安安静静，都在仔细听喜哥分析着仁宝的各种电路。下午，好戏开始了，怀着激动的心情在喜哥那里领到了仁宝的LA-3261P，闲话不扯了，直接进主题，给大家讲述一下艰难的维修过程吧。

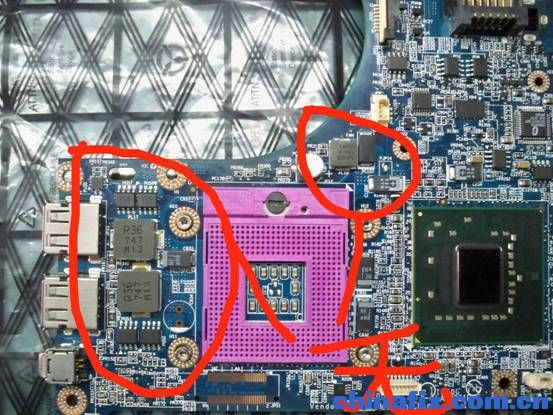

  拿到主板首先目测主板，无掉件，无明显短路烧毁，无变形，先给给大家看张整板图吧

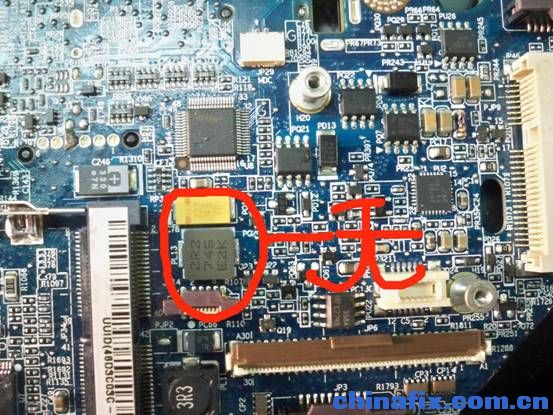

  接着打了一下各大供电的对地阻值，无短路，接可调电源，自上电跑到0.12左右不动了，上假负载，量各大供电发现惊奇发现，ISL6260管理的CPU核心电压无，ISL6269管理的1.25vm无，ISL6263管理的vcc-gfx无，TPS51116管理的1.8VP和0.9VP无，很明显是故障是少电压，于是先修CPU外围电压，再修CPU电压。

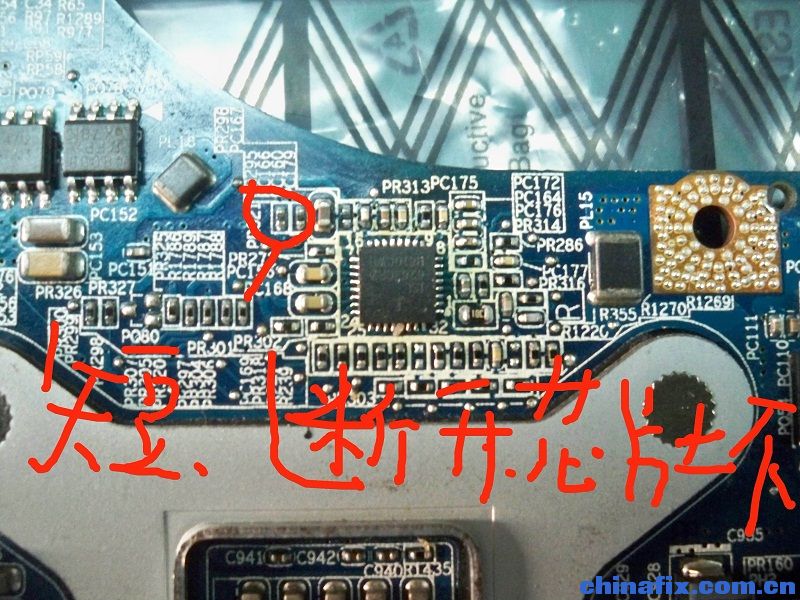

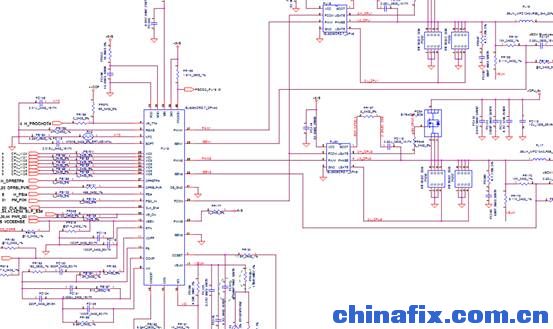

   找到图纸，先从芯片的工作条件查起，主供电，开启，······省略，当查到13叫BOOT自举升压时发现无电压，打对地阻值 0欧，开路相连电阻,测是芯片这边短路了，换之，不短了，5V出来了，但是量电感还是没电压出来，继续插，查来查去也没再发先什么异常了，怀疑是管子不良，换之，涛声依旧，最后把电感加焊了一下，奇迹般的出来了，信心倍增。

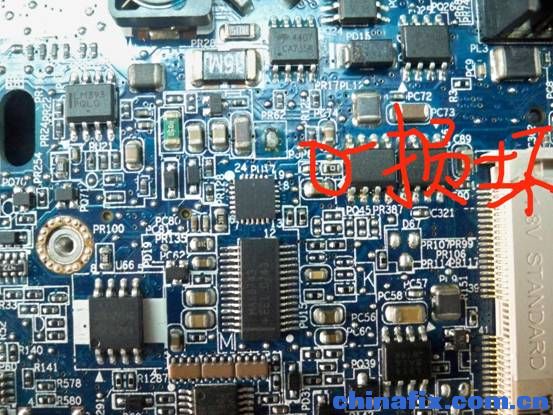

   修到这个芯片是郁闷了，感觉和往常的电源管理芯片不一样，他的主供电电脚不是用的公共点电压，于是只初步的测量了一下芯片每个引脚的对地阻值，没什么收获，于是请教喜哥，在喜哥的指导下，很快找到目标，14脚为主供电，一量，发现问题了，为0V，打阻值没短路，看图纸发现14脚连到PR130，追踪跑线，很快找到，量发现另一端5V正常，果断换电阻，换之，插电试，电流略高了，一量，果不其然，1.8V，0.9V出来了。时间过的很快. 5点了，又到了收工的时候，明天接着干。

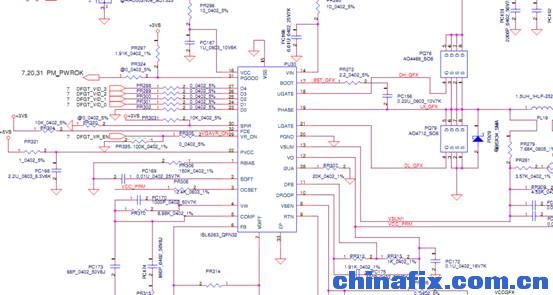

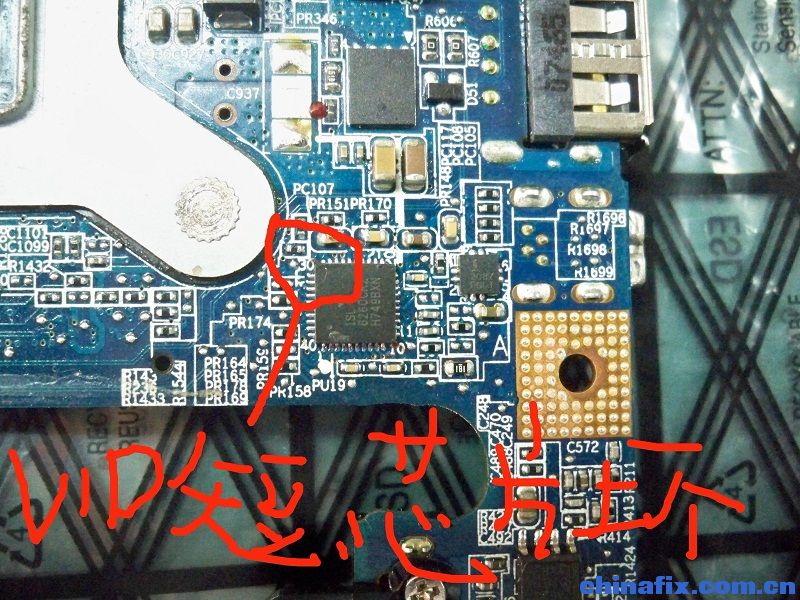

   第三部修到这里的话，可能大家有点迷惑了，不是最后修CPU核心电压吗？怎么跑ISL6263的前面了，解释一下，CPU核心电压的开启信号是SLP_S3#，南桥直接发出的，时序上面应该是不受前面逻辑牵制的，其实我也无可奈何啊，ISL6263找到问题了，但是在料板堆找了半天的ISL6263芯片没找到，只好把这个先修出来，再跟喜哥讨价还价要他搞个芯片给我，言归正传啊，和往常一样差芯片各个工作条件，但是这次和往常不一样，各个条件正常，供电，开启等等，打PL17,PL16值正常，折腾了一番没结果，于是仔细研究了一下图纸，突然想起，因为刚刚插条件的时候只量了电压值，没打对地阻值，长话短说，当打到VID时发现6个VID竟然有四个短路了，O欧，看来是发现新大陆了，于是摘掉芯片，再量，不短了，欣喜的找了个芯片换上，OK。

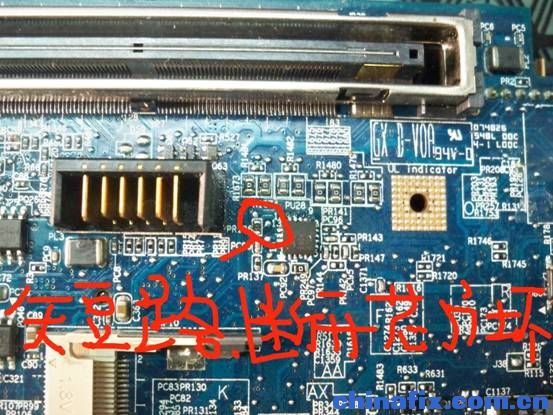

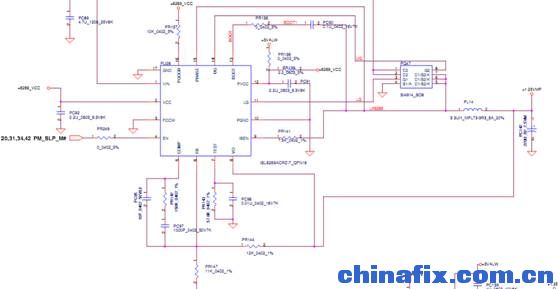

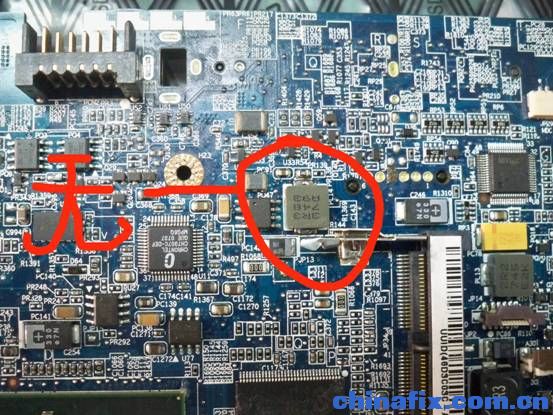

   这个电压主要供给北桥，还是老套路，先打了一下PL19的对地值正常，接着从芯片的主供电······省略，当查到芯片的22脚时，正常应该为5V，现在是0V，于是找到PR321,另一段电压值也是为0V，拔掉电源，打对地阻值为0欧姆，我干你妹的，真凶就是你了，断开PR321，再打阻值，发现芯片这端还是短路，另一端正常，那肯定就是芯片问题了，因为前面把CPU核心电压修出来了，好问喜哥要芯片了，嘻嘻，找到喜哥，唇枪舌战下来，芯片到手了，换之，电压出来了，我的个娘啊，激动的我抽搐的插上CPU假负载，量到CPU复位，PG，都有1点多V，PLT-RST-B# 3.3V正常，心想前面的条件应该都满足了，可以上CPU了，问喜哥要来了CPU，内存，电流哗啦哗啦的上去了，用示波器大内存上面有波波了，有数据交换了，跑码了，LVDS也有波波了，应该亮机了，于是多试了几次，晕，汗，正想在同学面前拍张示波器波形的照片吹吹牛的时候，跑到0.4几不动了，*脏话*，没办法只好继续修，最后发现PL14，也就是1.25V只有0.3V了，当量到这里的时候发现电流又上去了，把表笔拿开就跑不上去了，怀疑是虚焊，加焊电感，还是有点不正常，时亮时不亮的，干脆换了个电感，ISL6269把芯片也加焊了一下，试机，OK！！！！！

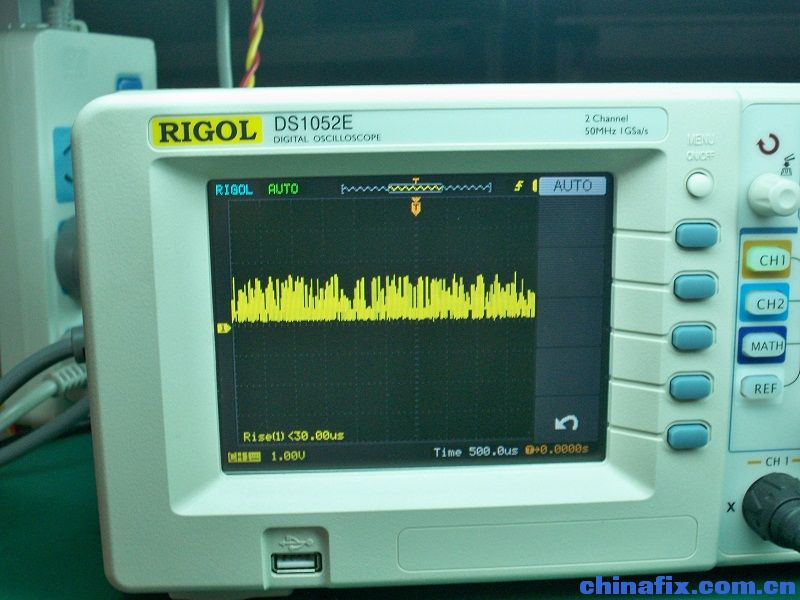

  看到此图哥感动的热泪盈眶，一塌糊涂，至此维修结束，感谢在维修过程中喜哥的耐心教导和同学们给予的参考意见。最后附实践室图片一张，师兄弟们忙碌中。。。。。。

2012年3月28日，仁宝LA-3261P，你今天重获心生，大难不死，祝你生日快乐。小弟天生无才，写的不好，欢迎拍砖。。。。。。。
