【故障机型】：iphone 6s plus

【故障现象】：手机开机卡白苹果

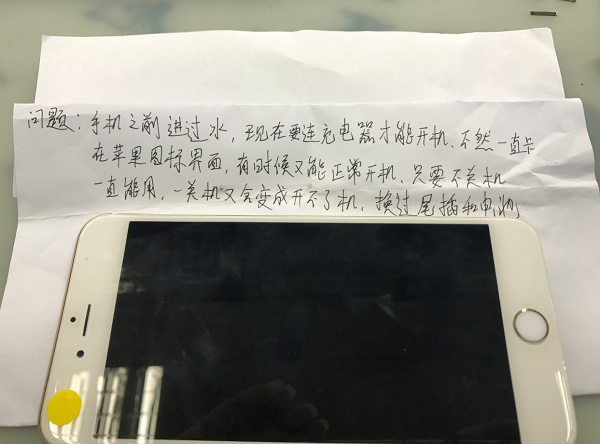

客户描述说手机之前进过水，现在是要连接充电器能可能开机，不然一直卡在苹果图标界面，有时候又能正常开机，只要不关机，一直能用，一关机又会变成开不了机了，自己换过尾插和电池。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图1

【故障分析】：手机要插充电器才可以开机，插充电一直卡LOGO  自己更换过电池和尾插,看来很有可能是手机不充电。

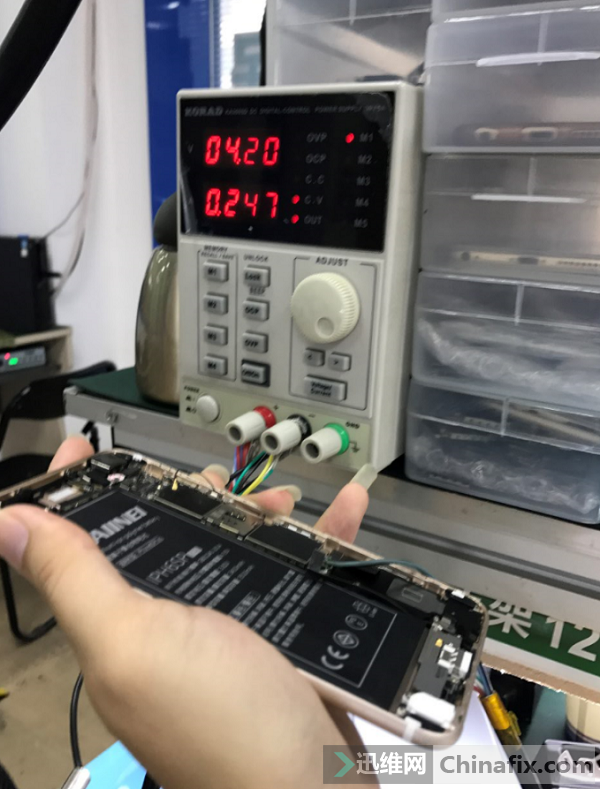

【维修过程】：拿到机子，接充电器看一下充电电流，显示没有充电电流，也没有充电图标，拆开机子接可调电源开机，发现起跳电流200多毫安起跳。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图2

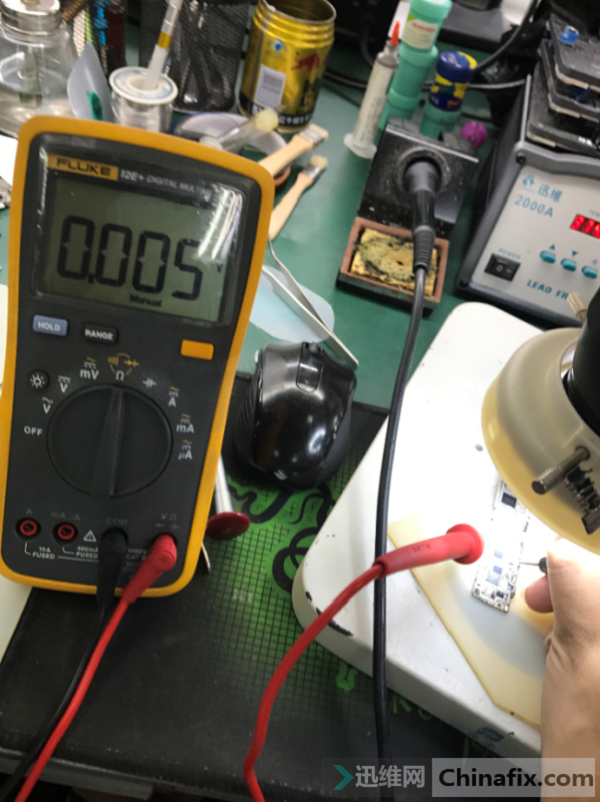

结合不能充电，很有可能是USB的 PP3V0_TRISTAR 供电短路。测量发现 PP3V0_TRISTAR对地短路。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图3

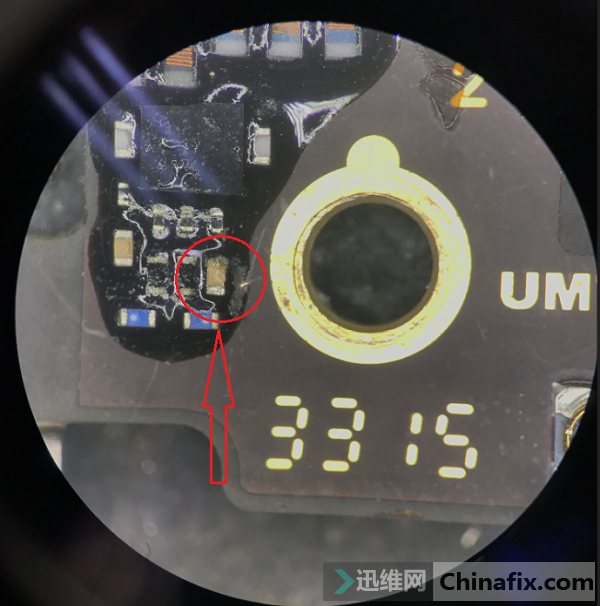

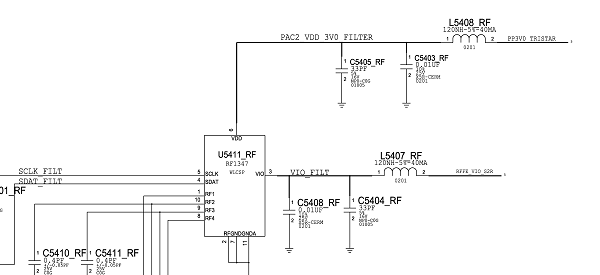

拆除USB芯片 U4500  发现此电压还是对地短路。查看电路图，此电压去到USB芯片 U4500、主电源 U2000、U5411_RF   显微镜下观察发现此电路上的C5403_RF滤波电容已经破损。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图4

直接镊子挑掉。对地阻值恢复正常。补回U4500 USB芯片。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图5

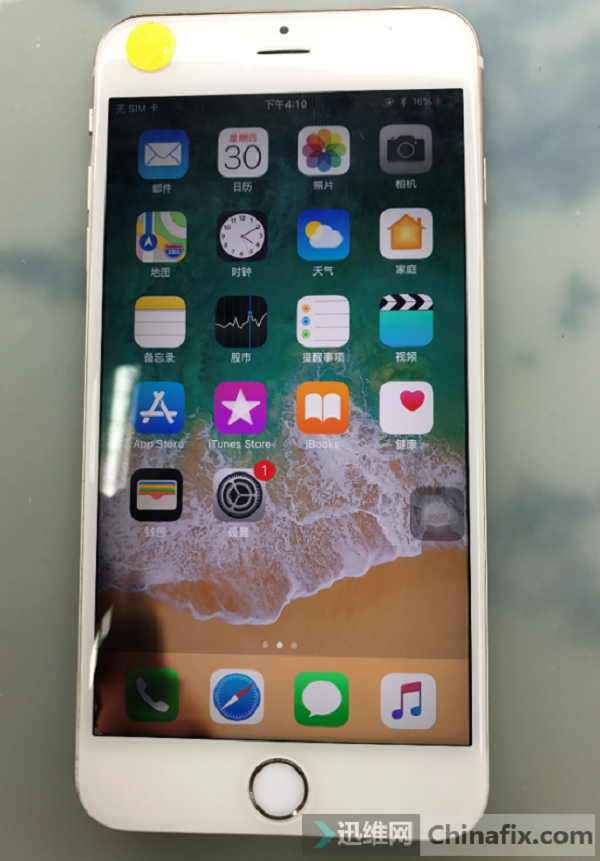

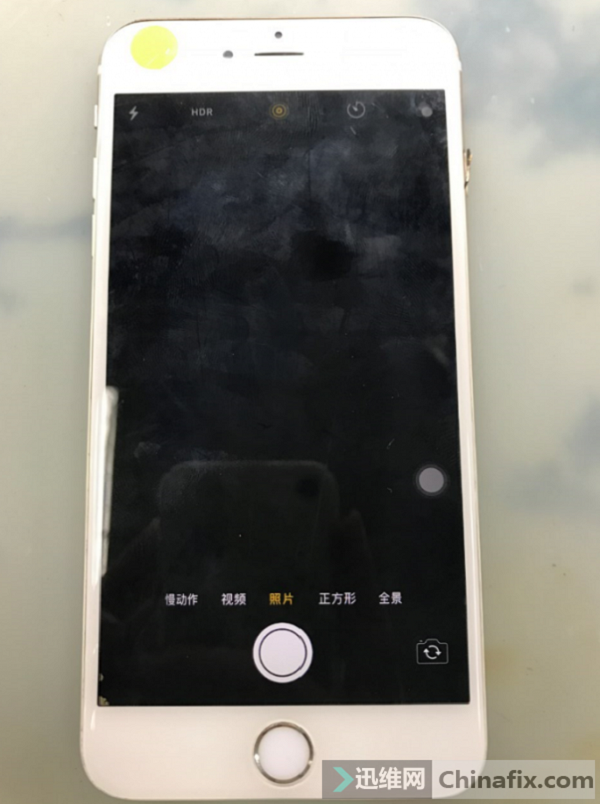

装机，充电恢复正常，能正常进系统，测试功能的时候发现前摄像头打不开。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图6

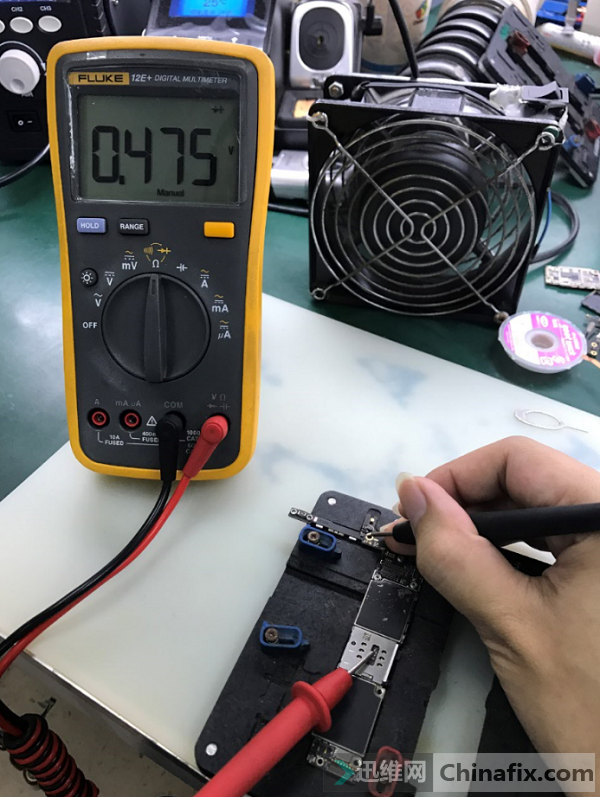

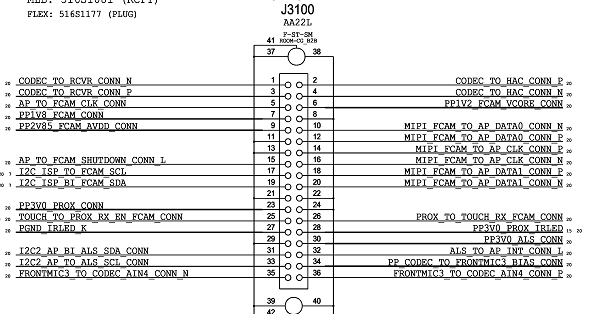

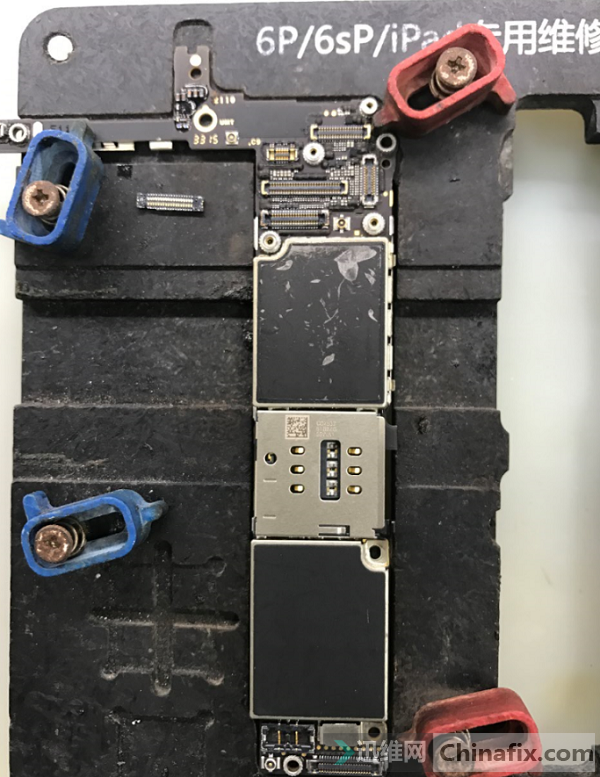

拆下主板，测量前摄像头座子J3100 对地阻值正常。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图7

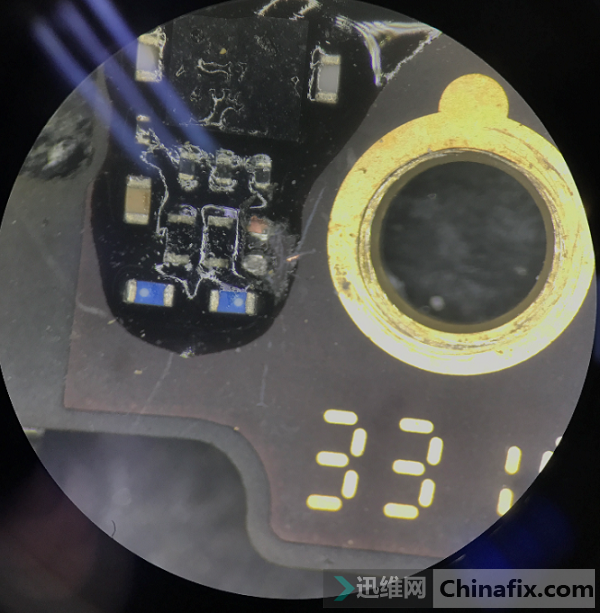

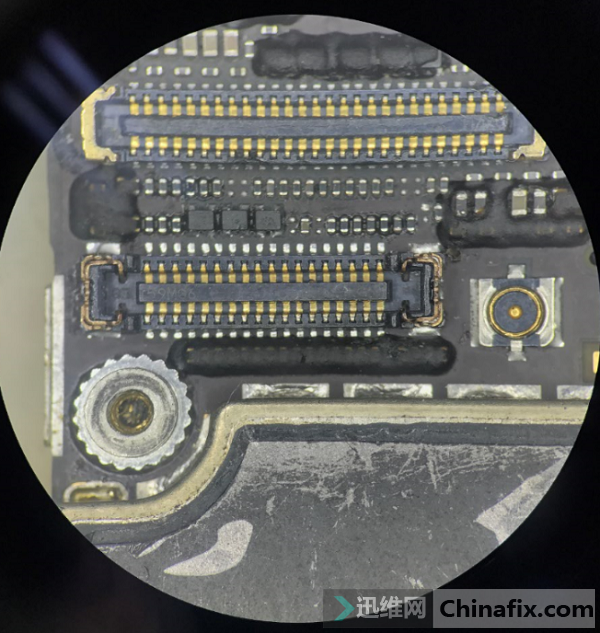

　显微镜下观察发现，J3100座子有此变形破损。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图8

直接更换一个前摄像座子。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图9

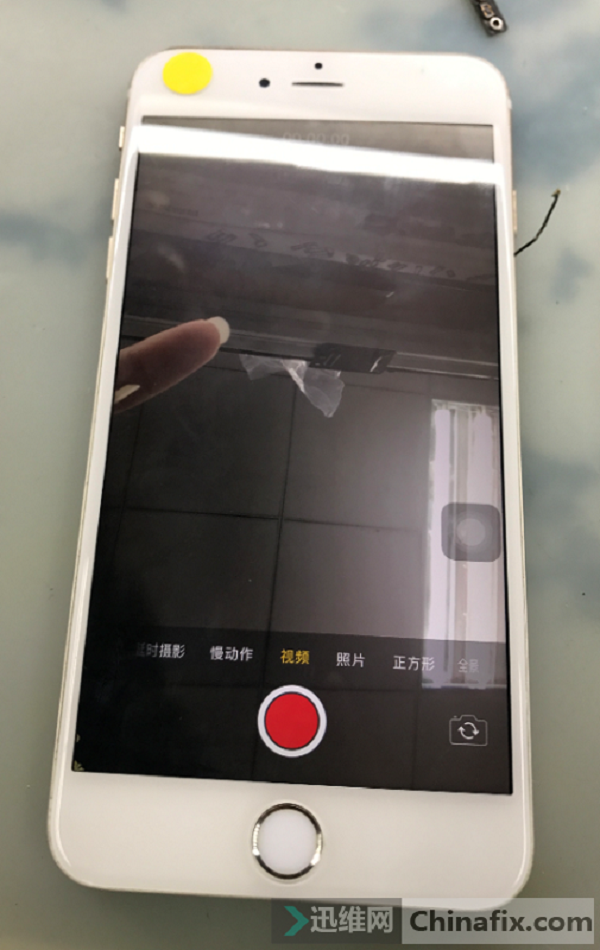

更换完毕，开机正常显示。

苹果iphone 6s plus 手机卡白苹果故障维修案例  图10

【维修结果】：装机测试，前摄像头恢复正常，功能正常，维修到此结束。

总结：此机子是USB 芯片的 PP3V0_TRISTAR 供电短路 导致的不充电，前摄像头打不开是座子破损造成的。
